Tìm hiểu về độ cứng và khả năng chịu tải Ưu điểm của Vòng bi lăn chéo RB2508
Thử thách kỹ thuật: Độ chính xác trong giới hạn
Các hệ thống robot hiện đại phải đối mặt với một nghịch lý kỹ thuật: các nhà thiết kế phải đạt được độ chính xác chưa từng có trong không gian ngày càng nhỏ gọn đồng thời quản lý các tải trọng đa hướng, phức tạp. Robot công nghiệp hoạt động trong các nhiệm vụ sản xuất, lắp ráp và chính xác yêu cầu các mối nối duy trì khả năng lặp lại ở mức micron ngay cả trong các điều kiện tải thay đổi. Thách thức này đã thúc đẩy sự đổi mới trong công nghệ ổ trục, đặc biệt là hướng tới các giải pháp hợp nhất nhiều chức năng chịu tải thành các bộ phận đơn lẻ, tiết kiệm không gian.

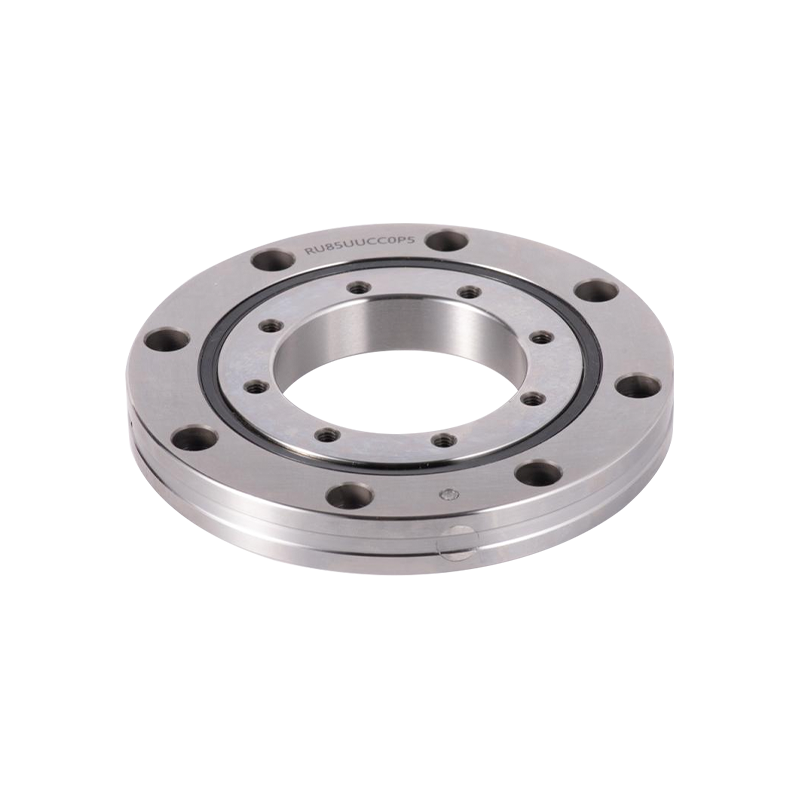

các Vòng bi RB2508 đại diện cho một bước đột phá trong thiết kế vòng bi lăn chéo. Với kích thước lỗ khoan 25 mm, đường kính ngoài 41mm và chiều rộng 8 mm, bộ phận nhỏ gọn này mang lại đặc tính về độ cứng và khả năng chịu tải vượt xa các giải pháp vòng bi thông thường lớn hơn nhiều. Hiểu được nền tảng kỹ thuật của lợi thế hiệu suất này là điều cần thiết đối với các kỹ sư thiết kế hệ thống robot thế hệ tiếp theo.
Cuộc kiểm tra toàn diện này khám phá các nguyên tắc kỹ thuật đằng sau hiệu suất vượt trội của RB2508, khả năng xử lý tải trên nhiều trục và khả năng tích hợp thực tế của nó vào các ứng dụng robot tiên tiến. Bằng cách phân tích hình dạng con lăn chéo và cơ chế tải trước, chúng tôi tiết lộ lý do tại sao ổ trục này trở thành giải pháp ưu tiên cho các môi trường công nghiệp đòi hỏi khắt khe.
Hình học vòng bi chéo: Nền tảng của độ cứng vượt trội
Hiểu cấu hình con lăn chéo
Vòng bi truyền thống sử dụng các bộ phận lăn hình cầu được sắp xếp theo các mương tròn, tạo ra điểm tiếp xúc giữa mỗi quả bóng và bề mặt mương của nó. Hình dạng này, mặc dù thích hợp cho các ứng dụng chủ yếu chịu tải theo một hướng, nhưng vẫn bộc lộ những hạn chế cố hữu khi chịu tải trọng hướng tâm, hướng trục và mô men kết hợp đồng thời. Điểm tiếp xúc tập trung ứng suất tại các khu vực nhỏ, hạn chế khả năng chịu tải và góp phần làm cho ổ trục tuân thủ khi chịu tải.
Vòng bi lăn chéo về cơ bản hình dung lại kiến trúc này. Thay vì các phần tử hình cầu trong các cuộc đua vòng tròn, vòng bi lăn chéo sử dụng các phần tử lăn hình trụ được đặt ở góc 90 độ với các con lăn liền kề trong cùng một vòng bi. Sự sắp xếp vuông góc này tạo ra nhiều giao diện tiếp xúc đường, trong đó mỗi con lăn tiếp xúc với đường lăn của nó dọc theo một bề mặt mở rộng chứ không phải là một điểm.
Ưu điểm của đường dây tiếp xúc: Phân bố ứng suất và khả năng chịu tải
các line contact geometry delivers several critical performance advantages:
- Phân phối tải trên các khu vực tiếp xúc mở rộng giúp giảm nồng độ ứng suất cực đại, cho phép khả năng chịu tải cao hơn trong phạm vi nhỏ gọn
- Chấp nhận tải trọng đa hướng cho phép ổ trục đơn xử lý đồng thời tải trọng hướng tâm trên hai trục vuông góc, tải trọng trục và tải trọng mô men
- Giảm ứng suất tiếp xúc giúp kéo dài tuổi thọ mỏi của vòng bi, đặc biệt quan trọng đối với các ứng dụng robot chu trình cao
- Phản ứng độ cứng được tăng cường giảm thiểu độ lệch khi chịu tải, rất quan trọng đối với độ chính xác định vị chính xác
Cụ thể đối với RB2508, cấu hình tiếp xúc đường này có nghĩa là ổ trục chéo có lỗ khoan 25 mm có thể quản lý đáng tin cậy cường độ tải vốn yêu cầu bố trí ổ trục thông thường lớn hơn đáng kể. Một cụm cổ tay robot công nghiệp điển hình có thể yêu cầu ba loại vòng bi riêng biệt (vòng bi hướng tâm, vòng bi chặn và vòng bi hỗ trợ mô-men xoắn) có thể được hợp nhất thành một bộ phận RB2508 duy nhất.
các Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Đặc điểm nổi bật của vòng bi chéo cấp chính xác là hệ thống tải trước tích hợp. Vòng bi tiêu chuẩn hoạt động với độ hở có thể đo được—một khe hở nhỏ giữa các con lăn và rãnh lăn cho phép vòng bi hoạt động mà không bị ràng buộc. Khoảng hở này, thường được đo bằng hàng chục micromet, tạo ra sự tuân thủ vốn có. Khi khớp robot chịu tải, ổ trục sẽ hơi lệch khi các phần tử lăn và mương tách ra trước khi gắn lại theo hướng tải.
các RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
các preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Phân tích công suất tải: Tìm hiểu hiệu suất RB2508 trên nhiều trục
Xếp hạng tải động và bối cảnh ứng dụng
Khả năng chịu tải của ổ trục được xác định thông qua xếp hạng tải trọng động—độ lớn tải mà tại đó ổ trục sẽ hoàn thành một triệu vòng quay trước khi bắt đầu bị nứt do mỏi. Thông số kỹ thuật RB2508 bao gồm nhiều xếp hạng tải động phản ánh khả năng đa hướng của nó:
| Hướng tải | Xếp hạng động (Newton) | Bối cảnh ứng dụng điển hình |
|---|---|---|
| Tải xuyên tâm | 3.500 | vuông góc với trục mang |
| Tải trọng trục | 1.980 | Dọc theo trục chịu lực |
| Tải khoảnh khắc | 180 Nm | Momen nghiêng hoặc uốn |
Bối cảnh cường độ tải thực tế
Để bối cảnh hóa các xếp hạng này: một cánh tay robot cộng tác nặng 5 kg kéo dài 500 mm tính từ khớp cổ tay của nó sẽ tạo ra mô men tải khoảng 25 Newton tại ổ đỡ khớp khi cánh tay mở rộng theo chiều ngang. Công suất mô men 180 Newton mét của RB2508 cung cấp hệ số an toàn gấp 7 lần tải trọng này—một biên độ đáng kể cho các lực gia tốc động, tải trọng va đập và thay đổi dụng cụ. Khả năng chịu mô men đặc biệt này giúp phân biệt vòng bi chéo với tất cả các loại vòng bi thông thường có kích thước tương đương.
các dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Kịch bản tải kết hợp: Lợi thế RB2508
Tải trọng của khớp robot hiếm khi bao gồm lực hướng tâm thuần túy, lực dọc trục thuần túy hoặc mô men thuần túy. Thay vào đó, các khớp chịu tải đồng thời trên nhiều trục. Hãy xem xét một khớp vai của robot hỗ trợ một cánh tay nằm ngang với một vật được nắm cách xa đường tâm của khớp:
- Tải trọng hướng tâm từ trọng lượng cánh tay và tải trọng tạo ra lực hướng xuống vuông góc với trục cánh tay
- Tải trọng dọc trục do thay đổi công cụ và các biến thể định vị tải trọng dọc
- Tải trọng mô men từ khoảng cách bù giữa trục khớp và trọng tâm tải trọng
Một ổ trục RB2508 duy nhất chứa được cả ba thành phần tải trong phạm vi thiết kế của nó. Các giải pháp thông thường thường yêu cầu nhiều bộ vòng bi được bố trí theo cấu hình vỏ phức tạp. Cấu trúc con lăn chéo của RB2508 chấp nhận các tải trọng kết hợp thông qua cách sắp xếp phần tử chéo tích hợp của nó, loại bỏ nhu cầu về cơ chế phân phối tải trọng bên ngoài.
Độ cứng: Đo lường và hiểu hiệu suất RB2508
Độ cứng của ổ trục: Thông số kỹ thuật chính xác
Độ cứng trong các ứng dụng ổ trục được định lượng bằng độ cứng—khả năng chống biến dạng dưới tác dụng của tải trọng. Độ cứng được biểu thị bằng toán học bằng tải trọng chia cho độ võng, được đo bằng đơn vị Newton trên micromet. Ổ trục có độ cứng cao hơn sẽ chống lại sự biến dạng, duy trì vị trí chính xác hơn khi chịu tải.
các RB2508's stiffness characteristics vary by load direction. Typical values include:
- Độ cứng xuyên tâm: khoảng 50-70 N/micromet (tùy thuộc vào cài đặt tải trước)
- Độ cứng dọc trục: khoảng 30-50 N/micromet
- Độ cứng mô men: khoảng 15-20 Nm/milliradian
cácse stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Ổn định nhiệt độ và tính nhất quán tải trước
Độ cứng của ổ trục phụ thuộc vào nhiệt độ. Khi nhiệt độ ổ trục tăng, độ nhớt của chất bôi trơn giảm và lực tải trước của lò xo giảm đi, làm giảm độ cứng tổng thể. Cơ chế tải trước dựa trên lò xo của RB2508 được thiết kế để giảm thiểu sự xuống cấp này. Lò xo sóng ở vòng ngoài ổ trục được chọn cho các vật liệu có hệ số giãn nở nhiệt cực thấp, duy trì lực tải trước trong khoảng cộng hoặc trừ 5% trong phạm vi hoạt động của ổ trục từ âm 10 đến cộng 80 độ C.
Độ ổn định nhiệt này đảm bảo rằng khớp rô-bốt duy trì độ chính xác nhất quán dù hoạt động trong điều kiện khởi động buổi sáng mát mẻ hay sau khi vận hành chu kỳ công suất cao kéo dài tạo ra nhiệt độ vòng bi tăng cao. Vòng bi thông thường có độ cứng thay đổi lớn hơn trong các phạm vi nhiệt độ, dẫn đến độ lệch vị trí trong các phiên vận hành kéo dài—một hạn chế nghiêm trọng được loại bỏ nhờ thiết kế tải trước của RB2508.
Sản xuất xuất sắc: Làm thế nào RB2508 đạt được hiệu suất vượt trội
Sản xuất chính xác: Từ nguyên liệu thô đến vòng bi thành phẩm
Công Ty TNHH Sản Xuất Vòng Bi UKL (Wuxi), một doanh nghiệp công nghiệp và thương mại tích hợp chuyên về các giải pháp vòng bi chính xác, trình diễn quy trình sản xuất toàn diện cần thiết để sản xuất vòng bi đáp ứng thông số kỹ thuật RB2508. Là một nhà máy sản xuất vòng bi chuyên nghiệp kết hợp nghiên cứu, phát triển, sản xuất và bán hàng, cách tiếp cận của UKL thể hiện sự nghiêm ngặt trong sản xuất mà quá trình sản xuất vòng bi chéo hiện đại đòi hỏi.
các RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Quy trình sản xuất vòng bi cầu chéo đòi hỏi độ chính xác đặc biệt. Trình tự sản xuất vòng bi hoàn chỉnh bao gồm:
- Rèn và ủ nguyên liệu thô để thiết lập cấu trúc vật liệu và giảm bớt căng thẳng bên trong
- Các thao tác tiện thiết lập đường kính ngoài và lỗ khoan ban đầu trong phạm vi dung sai cộng hoặc trừ 0,5 mm
- Chu trình xử lý nhiệt đưa vật liệu đến độ cứng quy định (thường là 60-65 HRC đối với các bộ phận RB2508)
- Hoạt động mài chính xác đạt được kích thước cuối cùng trong phạm vi dung sai cộng hoặc trừ 0,01 mm và độ hoàn thiện bề mặt dưới 0,15 micromet
- Vị trí con lăn chéo và tích hợp lò xo tải trước yêu cầu xác minh chất lượng và cố định chuyên dụng
- Tự động lắp ráp các bộ phận ổ trục với phép đo chính xác ở từng công đoạn
Đảm bảo chất lượng: Xác minh thông số kỹ thuật hiệu suất
Các cơ sở sản xuất vòng bi sử dụng hệ thống chất lượng hiện đại xác minh hiệu suất của RB2508 thông qua nhiều quy trình kiểm tra và thử nghiệm. Mỗi ổ trục trải qua:
- Kiểm tra kích thước bằng thiết bị đo chính xác để xác minh lỗ khoan, đường kính ngoài và chiều rộng trong dung sai quy định
- Đo độ tròn và độ đảo đảm bảo vòng bi đồng tâm hoàn hảo, rất quan trọng đối với các ứng dụng chính xác
- Đo lực tải trước xác nhận cơ cấu lò xo cung cấp lực nén xác định
- Kiểm tra tiếng ồn và độ rung khi tải để phát hiện các lỗi sản xuất có thể ảnh hưởng đến hiệu suất
- cácrmal cycling tests simulating temperature variations encountered in field applications
Cơ sở sản xuất được hiện đại hóa hoàn toàn của UKL, với hơn 200 chuyên gia lành nghề, bao gồm toàn bộ quy trình sản xuất dưới sự kiểm soát của một cơ sở duy nhất. Sự tích hợp theo chiều dọc này đảm bảo tính nhất quán, khả năng truy xuất nguồn gốc và đáp ứng nhanh chóng các yêu cầu về thông số kỹ thuật. Mỗi ổ trục được vận chuyển đều có tài liệu xác minh sự phù hợp với các thông số kỹ thuật về kích thước, tải trước và hiệu suất.
Dòng RB so với dòng RU: Tìm hiểu sự khác biệt trong thiết kế
RB2508: Kiến trúc tải trước vòng ngoài
các RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Tải trước vòng ngoài cung cấp các đặc tính độ cứng xuyên tâm tuyệt vời cần thiết để hỗ trợ trọng lượng cánh tay và tải trọng
- Tích hợp lò xo tải trước vào vòng ngoài giúp đơn giản hóa các yêu cầu thiết kế vỏ so với sơ đồ tải trước vòng trong
- Các đặc tính tải trước có thể dự đoán được vẫn ổn định trong các chu kỳ nhiệt do lựa chọn vật liệu lò xo cẩn thận
- Khả năng tiếp cận để điều chỉnh dung sai của vỏ trong quá trình tích hợp vào các cụm khớp nối robot
Dòng RU: Kiến trúc tải trước vòng trong
các RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Độ nén đường kính ngoài tối đa, thuận lợi cho các ứng dụng có không gian vòng ngoài bị hạn chế nghiêm trọng
- Cấu hình lắp vòng trong cho phép bố trí vỏ độc đáo trong các ứng dụng chuyên dụng
- Các đặc tính phân bổ tải thay thế phù hợp với các ứng dụng có thời điểm tải chiếm ưu thế cụ thể
Hướng dẫn lựa chọn: RB2508 cho các ứng dụng liên kết robot
Đối với các khớp nối robot công nghiệp tiêu chuẩn, tổ hợp robot cộng tác và các ứng dụng định vị chính xác, dòng RB (bao gồm RB2508) thường hoạt động tốt hơn các lựa chọn thay thế dòng RU. Cấu trúc tải trước vòng ngoài của vòng bi RB mang lại độ cứng hướng tâm vượt trội—yêu cầu quan trọng để hỗ trợ các cấu trúc cánh tay và tải trọng. Dòng RU được ứng dụng ưu tiên trong các thiết kế vòng xoay và cấu hình bàn xoay chuyên dụng khi áp dụng các yêu cầu phân phối tải khác nhau.
các Vòng bi lăn chéo RB2508 đại diện cho cấu hình tối ưu cho các khớp robot yêu cầu khả năng chịu tải hướng tâm, khả năng chịu tải hướng trục, khả năng chịu tải mô men và khả năng lặp lại vị trí đặc biệt trong một đường bao nhỏ gọn 25x41x8 mm.
Thiết kế tích hợp: Tối ưu hóa hiệu suất chung của Robot với RB2508
Yêu cầu về dung sai nhà ở và độ chính xác phù hợp
Hiệu suất ổ trục về cơ bản phụ thuộc vào chất lượng thiết kế vỏ ổ trục. Độ cứng và khả năng chịu tải vượt trội của RB2508 chỉ được phát huy đầy đủ khi được tích hợp vào các vỏ đáp ứng các thông số kỹ thuật về dung sai nghiêm ngặt:
| Đặc điểm nhà ở | Lớp dung sai | Giá trị điển hình | Tác động hiệu suất |
|---|---|---|---|
| Lỗ khoan vòng ngoài | H7 | 41 0,025 mm | Phù hợp chặt chẽ ngăn chặn chuyển động xuyên tâm |
| Lỗ khoan vòng trong | P5 | 25 -0,05mm | Duy trì độ đồng tâm và độ đảo |
| Dòng chảy lỗ khoan bên ngoài | TIR 0,05 mm | Tổng số lần hết được chỉ định | Đảm bảo độ đồng tâm của vòng bi |
| Dòng chảy bên trong lỗ khoan | TIR 0,03 mm | Tổng số lần hết được chỉ định | Ngăn ngừa sự mất cân bằng phần tử lăn |
Chiến lược bôi trơn: Duy trì hiệu suất trong mọi điều kiện hoạt động
các RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Hệ thống bôi trơn dầu-khí: Khí nén mang các giọt dầu chính xác vào ổ trục theo những khoảng thời gian được kiểm soát. Cách tiếp cận này giảm thiểu lực cản của ổ trục, duy trì nhiệt độ ổn định và kéo dài tuổi thọ của ổ trục. Hệ thống dầu-khí phù hợp với các ứng dụng hoạt động liên tục hoặc tốc độ cao trong đó việc quản lý nhiệt là rất quan trọng. Độ phức tạp của việc lắp đặt tăng lên so với bôi trơn bằng mỡ, nhưng lợi thế về hiệu suất giúp bù đắp cho nỗ lực kỹ thuật bổ sung cho các ứng dụng đòi hỏi khắt khe.
Bôi trơn bằng dầu mỡ: Thiết kế ổ trục kín sử dụng công thức mỡ tổng hợp mang lại khả năng bôi trơn lâu dài với mức bảo trì tối thiểu. Bôi trơn bằng mỡ giúp đơn giản hóa việc lắp đặt và thích hợp cho các ứng dụng khớp robot kín hoạt động ở tốc độ vừa phải (dưới 300 vòng/phút). Sự đánh đổi bao gồm ma sát cao hơn một chút và sinh nhiệt tương ứng so với hệ thống dầu.
cácrmal Management and Temperature Control
Vòng bi tải trước tạo ra nhiều nhiệt hơn so với các thiết kế dựa trên khe hở, đặc biệt ở tốc độ cao hơn. Thiết kế khớp robot hiệu quả kết hợp các chiến lược quản lý nhiệt:
- Vật liệu vỏ nhôm có độ dẫn nhiệt cao giúp tản nhiệt do ổ trục tạo ra khỏi cụm khớp nối
- Kênh tuần hoàn dẫn dầu làm mát đi qua vùng ổ trục trong các ứng dụng hiệu suất cao
- Giám sát nhiệt độ thông qua các cảm biến tích hợp cảnh báo hệ thống điều khiển về các điều kiện nhiệt bất thường trước khi suy giảm hiệu suất
- Các giao thức điều chỉnh tốc độ vận hành sẽ giảm tốc độ nếu nhiệt độ vòng bi vượt quá ngưỡng thiết kế
các RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Phân tích so sánh: RB2508 so với các giải pháp vòng bi thay thế
Để minh họa các ưu điểm kỹ thuật của RB2508, việc so sánh hiệu suất của nó trên các thông số chính với các lựa chọn thay thế vòng bi thông thường cho thấy trường hợp kỹ thuật để lựa chọn con lăn chéo:
| Thông số hiệu suất | RB2508 | Bóng hai hàng | Bộ con lăn côn |
|---|---|---|---|
| Độ cứng xuyên tâm | 60 N/micron | 12 N/micron | 25 N/micron |
| Độ cứng trục | 40 N/micron | 5 N/micron | 8 N/micron |
| Công suất khoảnh khắc | 180 Nm | 20 Nm | 60 Nm |
| Số lượng thành phần | 1 | 2-3 | 3-6 |
| Đường kính ngoài | 41 mm | 47mm | 62mm |
| Độ lặp lại vị trí | 0,1mm | 0,5 mm | 0,3 mm |
| Độ phức tạp cài đặt | Thấp | Trung bình | Cao |
Sự so sánh này thể hiện một nguyên tắc cơ bản: RB2508 hợp nhất hiệu suất của nhiều giải pháp vòng bi thông thường thành một bộ phận đơn giản hơn. Một ứng dụng khớp robot yêu cầu hỗ trợ hướng tâm, điều chỉnh hướng trục và khả năng chịu tải mô men theo truyền thống sẽ sử dụng ba loại vòng bi trở lên. Giải pháp đơn vị RB2508 giúp giảm độ phức tạp trong lắp ráp, chi phí và các điểm hỏng hóc tiềm ẩn đồng thời mang lại hiệu suất vượt trội trên mọi hướng tải.

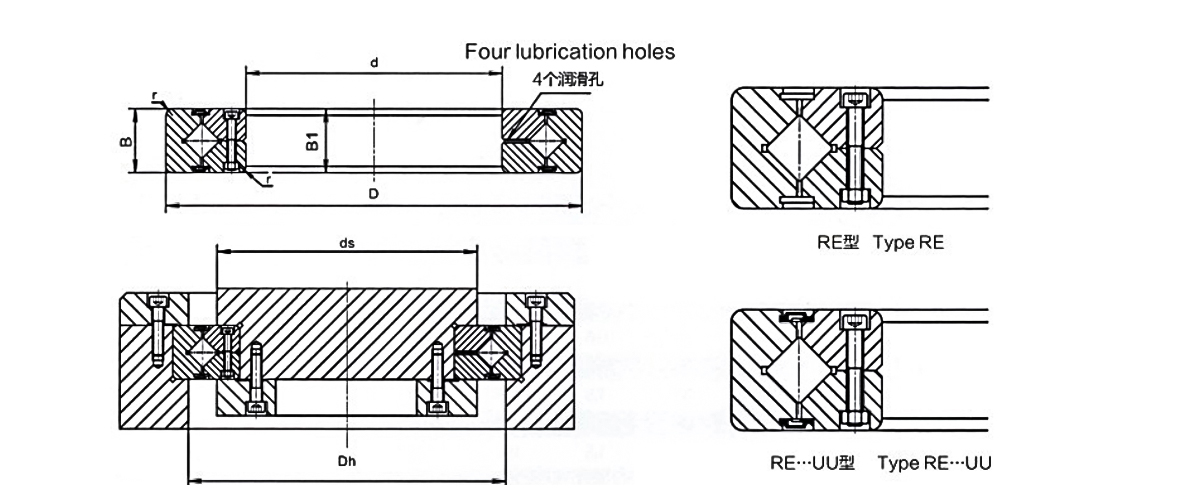

Kiến trúc kỹ thuật: Trực quan hóa thiết kế RB2508
Ứng dụng thực tế: Nơi RB2508 vượt trội
Thiết kế chung Robot cộng tác
Robot cộng tác hoạt động cùng với con người đòi hỏi độ chính xác và độ tin cậy đặc biệt. Cấu hình nhỏ gọn và công suất mô-men xoắn cao của RB2508 cho phép thiết kế khớp chính xác, an toàn. Cụm vai robot cộng tác điển hình tích hợp ổ trục RB2508 để hỗ trợ cấu trúc cánh tay trên đồng thời hỗ trợ các thay đổi công cụ và dao động tải trọng động. Thiết kế phản ứng ngược thấp của ổ trục đảm bảo khả năng lặp lại cho các nhiệm vụ định vị kẹp gắp, trong khi cơ chế tải trước của nó đảm bảo hoạt động ổn định khi có sự thay đổi nhiệt độ trong ca làm việc kéo dài.
Tích hợp lắp ráp cổ tay Robot công nghiệp
Cổ tay robot hiện đại sử dụng nhiều trục quay (cuộn, xoay, ngáp) trong các cụm siêu nhỏ gọn. Mỗi trục cổ tay được hưởng lợi từ sự hỗ trợ vòng bi lăn chéo. Cân RB2508 lý tưởng cho trục lăn và trục nghiêng trong nhiều cấu hình robot công nghiệp. Khả năng chấp nhận tải trọng mô-men xoắn của vòng bi mà không cần các thành phần hỗ trợ bổ sung cho phép thiết kế vỏ cổ tay duy trì độ chính xác điểm tâm dụng cụ trong phạm vi 0,1 mm—cần thiết cho các ứng dụng hàn, lắp ráp và gia công chính xác.
Robot phẫu thuật và y tế
Hệ thống robot phẫu thuật đòi hỏi độ chính xác và độ tin cậy đặc biệt. Vòng bi khớp phải duy trì độ chính xác về vị trí trong phạm vi 0,05 mm trong khi duy trì các chu trình khử trùng liên tục và biên dạng chuyển động gia tốc cao. Độ cứng và độ ổn định nhiệt của RB2508 tỏ ra lý tưởng cho những yêu cầu khắt khe này. Phản ứng ngược thấp của ổ trục giúp loại bỏ chấn thương mô do lệch khớp, trong khi hiệu suất ổn định của nó trong các chu trình nhiệt đảm bảo độ tin cậy thông qua các quy trình khử trùng lặp đi lặp lại.
Tự động hóa đóng gói và xử lý vật liệu
Robot gắp và đặt tốc độ cao hoạt động với tốc độ 100 chu kỳ mỗi phút khiến các ổ trục khớp chịu ứng suất động nghiêm trọng. Cơ chế tải trước và hình dạng tiếp xúc trực tiếp của RB2508 phân phối tải trọng tác động hiệu quả hơn vòng bi, kéo dài tuổi thọ vòng bi. Công suất mô men của ổ trục xử lý tải trọng bù đắp đặc trưng của việc lắp đặt kẹp chân không, trong khi độ cứng của nó đảm bảo độ chính xác của vị trí nhất quán trong suốt ca sản xuất.
Tuổi thọ bảo trì và dịch vụ: Tối ưu hóa độ tin cậy của RB2508
Thực hành tốt nhất về cài đặt
Việc lắp đặt đúng cách sẽ ảnh hưởng trực tiếp đến hiệu suất ổ trục và tuổi thọ sử dụng. Các giao thức cài đặt quan trọng bao gồm:
- Xác minh đường kính lỗ khoan của vỏ và độ hoàn thiện bề mặt đáp ứng dung sai quy định trước khi lắp đặt ổ trục
- Sử dụng bộ kéo vòng bi chính xác được thiết kế cho vòng bi chéo để tránh hư hỏng vòng trong trong quá trình tháo hoặc lắp đặt
- Bôi dầu máy nhẹ lên bề mặt lỗ ổ trục để dễ lắp ráp và ngăn ngừa hiện tượng lõm
- Lắp đặt các bộ phận ổ trục theo trình tự, duy trì sự thẳng hàng trong suốt quá trình lắp ráp
- Xác minh lực tải trước sau khi lắp đặt để xác nhận tải nén thích hợp từ cơ cấu lò xo
Giai đoạn chạy thử và ổn định nhiệt
Việc lắp đặt rô-bốt mới được hưởng lợi từ quy trình chạy thử được kiểm soát. Trong 8-10 giờ hoạt động ban đầu, robot chạy ở mức tải định mức 50 phần trăm cho phép các bộ phận ổ trục được đặt đúng vị trí và độ dốc nhiệt ổn định. Nhiệt độ tăng trong giai đoạn này thường xảy ra trong vòng 3-4 giờ đầu tiên. Tải trọng và tốc độ tăng dần trong 40 giờ hoạt động đầu tiên giúp kéo dài tuổi thọ của ổ trục và đảm bảo hiệu suất tối ưu.
Chiến lược giám sát tình trạng
Nền tảng robot hiện đại ngày càng tích hợp nhiều hệ thống giám sát tình trạng vòng bi sử dụng cảm biến nhiệt độ và độ rung. Những điều này cho phép bảo trì dự đoán giúp kéo dài thời gian sử dụng và ngăn ngừa các hư hỏng không mong muốn:
- Giám sát nhiệt độ vòng bi phát hiện sớm sự suy giảm chất bôi trơn hoặc mất tải trước
- Phân tích tần số rung xác định độ mòn của con lăn trước khi hỏng hóc nghiêm trọng
- Xu hướng lặp lại vị trí cho thấy mức độ tuân thủ vòng bi tăng theo thời gian
- Phân tích dầu hoặc mỡ theo dõi mức độ oxy hóa và ô nhiễm
Kỳ vọng về tuổi thọ dịch vụ
Vòng bi RB2508 được bảo trì tốt thường cung cấp 10.000-15.000 giờ hoạt động trước khi yêu cầu thay thế. Điều này thể hiện lợi thế đáng kể về tuổi thọ sử dụng so với các giải pháp ổ trục thông thường khi tính đến khả năng chịu tải vượt trội của ổ trục. Trong các ứng dụng nhẹ, tuổi thọ sử dụng có thể kéo dài tới 20.000 giờ. Việc thay thế vòng bi phòng ngừa trước khi hư hỏng nghiêm trọng sẽ ngăn chặn hư hỏng thứ cấp trên bề mặt vỏ, giảm tổng chi phí sửa chữa và thời gian ngừng hoạt động của hệ thống.
Câu hỏi thường gặp
Câu hỏi 1: Điều gì làm cho vòng bi chéo vượt trội hơn vòng bi trong ứng dụng khớp nối robot?
Vòng bi lăn chéo sử dụng tiếp xúc đường thẳng giữa các con lăn và mương, so với tiếp xúc điểm trong vòng bi. Hình học này phân phối tải trọng trên các diện tích bề mặt lớn hơn, cho phép độ cứng và khả năng chịu tải cao hơn trong phạm vi kích thước tương đương. Ngoài ra, vòng bi chéo đồng thời chịu tải hướng tâm, hướng trục và mômen, loại bỏ nhu cầu sử dụng nhiều loại vòng bi trong các cụm khớp nối đơn.
Câu hỏi 2: Tải trước cải thiện hiệu suất ổ trục trong các ứng dụng robot chính xác như thế nào?
Tải trước loại bỏ khe hở bên trong bằng cách duy trì sự tiếp xúc liên tục giữa các con lăn và mương. Thiết kế này loại bỏ phản ứng ngược và tăng đáng kể độ cứng của ổ trục, cho phép độ lặp lại chính xác mà các rô-bốt hiện đại yêu cầu. Tải trước cũng ổn định hoạt động của ổ trục khi thay đổi nhiệt độ bằng cách sử dụng cơ cấu lò xo duy trì lực nén ổn định bất chấp sự giãn nở và co lại vì nhiệt.
Câu hỏi 3: Tuổi thọ sử dụng điển hình của vòng bi RB2508 khi robot hoạt động liên tục là bao lâu?
Vòng bi RB2508 được bảo trì tốt thường có thời gian hoạt động từ 10.000-15.000 giờ trước khi cần thay thế. Tuổi thọ sử dụng thay đổi tùy theo điều kiện tải thực tế, tốc độ vận hành, quản lý nhiệt độ và mức độ nghiêm ngặt của việc bảo trì bôi trơn. Các ứng dụng nhẹ có thể đạt được 20.000 giờ, trong khi các ứng dụng cường độ cao có thể yêu cầu thay thế sau 8.000 giờ.
Câu hỏi 4: Vòng bi RB2508 có thể được trang bị thêm vào các thiết kế robot hiện có bằng cách sử dụng vòng bi thông thường không?
Trong nhiều trường hợp, có. Cấu hình 25x41x8 mm nhỏ gọn của RB2508 thường cho phép thay thế trực tiếp nếu dung sai vỏ có thể được điều chỉnh theo thông số kỹ thuật H7 cho lỗ khoan vòng ngoài. Tuy nhiên, độ cứng ổ trục tăng lên đáng kể có thể yêu cầu điều chỉnh bộ điều khiển servo để ngăn chặn sự mất ổn định của bộ điều khiển. Nên đánh giá khả năng tương thích bao gồm phân tích chiều chi tiết và mô phỏng động trước khi triển khai.
Câu hỏi 5: Phương pháp bôi trơn nào là tốt nhất cho vòng bi RB2508 trong các ứng dụng robot công suất cao?
Hệ thống bôi trơn dầu-khí được ưu tiên cho các ứng dụng hoạt động liên tục, cung cấp các giọt dầu chính xác trong khoảng thời gian được kiểm soát. Cách tiếp cận này giảm thiểu lực cản, duy trì nhiệt độ vòng bi tối ưu và kéo dài tuổi thọ so với bôi trơn bằng mỡ. Các hệ thống sử dụng dầu mỡ phù hợp với các ứng dụng kín có chu kỳ làm việc vừa phải và yêu cầu tốc độ thấp hơn, đánh đổi một số hiệu suất để bảo trì đơn giản.
Câu hỏi 6: Khả năng chịu tải mô men của RB2508 so với các giải pháp vòng bi thông thường như thế nào?
các RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Câu hỏi 7: Thông số kỹ thuật về dung sai vỏ bọc nào là quan trọng để đạt được hiệu suất tối ưu của RB2508?
các outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Câu hỏi 8: Các biến thể vòng bi RB2508 có sẵn cho các yêu cầu tải khác nhau không?
Có, các nhà sản xuất cung cấp các dòng ổ lăn chéo, từ các biến thể nhẹ hơn dành cho các ứng dụng hạng nhẹ đến các loại ổ lăn có công suất cao lớn hơn dành cho sử dụng trong công nghiệp nặng. RB2508 được tối ưu hóa cho các ứng dụng robot yêu cầu khả năng chịu tải hướng tâm, hướng trục và mô men cân bằng trong không gian nhỏ gọn. Các biến thể nhỏ hơn (RB2006) phù hợp với robot cộng tác nhẹ, trong khi các biến thể lớn hơn phù hợp với các cánh tay công nghiệp nặng hơn.
Câu hỏi 9: Nhiệt độ ảnh hưởng như thế nào đến hiệu suất và tuổi thọ vòng bi RB2508?
Vòng bi RB2508 tiêu chuẩn duy trì đầy đủ các thông số hiệu suất từ âm 10 đến cộng 80 độ C. Trên 80 độ, độ nhớt của chất bôi trơn giảm và lực lò xo tải trước giảm đi, làm giảm độ cứng và tăng tốc độ mài mòn. Quản lý nhiệt hiệu quả thông qua thiết kế vỏ và hệ thống làm mát duy trì nhiệt độ vòng bi trong khoảng 40-65 độ C tối ưu, tối đa hóa tuổi thọ sử dụng và tính nhất quán về hiệu suất.
Câu hỏi 10: Hiệu suất của RB2508 so sánh như thế nào giữa các ứng dụng rô-bốt hạng nhẹ và hạng nặng?
các RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
