Trong kỹ thuật cơ khí hạng nặng, khả năng quản lý đồng thời tải trọng hướng tâm và tải trọng trục cao là điều tối quan trọng. Vòng bi lăn côn được thiết kế đặc biệt cho mục đích này. Hình dạng hình nón độc đáo của chúng đảm bảo rằng các con lăn và mương gặp nhau tại một đỉnh chung trên trục ổ trục, mang lại chuyển động lăn thực sự và khả năng chịu tải cao.
Với tư cách là người dẫn đầu nhà máy sản xuất vòng bi và công ty sản xuất vòng bi tại Trung Quốc , Công ty TNHH Sản xuất Vòng bi UKL (Vô Tích) chuyên về các giải pháp côn được thiết kế chính xác. Mặc dù một số người dùng tìm kiếm "vòng bi côn", điều quan trọng cần lưu ý là đây là những thuật ngữ kỹ thuật vòng bi lăn —sử dụng con lăn hình nón thay vì bi để mang lại sự tiếp xúc đường dây tốt hơn và độ cứng vững cho các ngành công nghiệp đòi hỏi khắt khe nhất trên toàn cầu.
Cơ chế của thiết kế thon
Thiết kế của Vòng bi côn bao gồm bốn thành phần phụ thuộc lẫn nhau: vòng trong (hình nón), vòng ngoài (cốc), con lăn côn và lồng.
- Khả năng tải kết hợp: Không giống như vòng bi tiêu chuẩn, thiết kế côn cho phép các vòng bi này hỗ trợ đồng thời tải trọng hướng tâm và hướng trục nặng.
- Khả năng điều chỉnh: Trong quá trình lắp ráp, vòng bi côn có thể được đặt ở một khe hở hoặc tải trước cụ thể để tối ưu hóa hiệu suất và tăng độ cứng của hệ thống.
- Ma sát thấp: Đầu lăn và lớp hoàn thiện đường lăn được thiết kế chính xác của UKL đảm bảo rằng các con lăn được dẫn hướng chính xác nhờ sườn lớn của hình nón, giảm thiểu nhiệt và ma sát.
Cấu hình kỹ thuật & Các biến thể thiết kế
UKL sản xuất nhiều loại vòng bi côn, bao gồm cả kích thước hệ mét và inch, để đáp ứng các tiêu chuẩn quốc tế đa dạng.
| Loại | Cấu hình | Tốt nhất cho | Công nghiệp sử dụng |

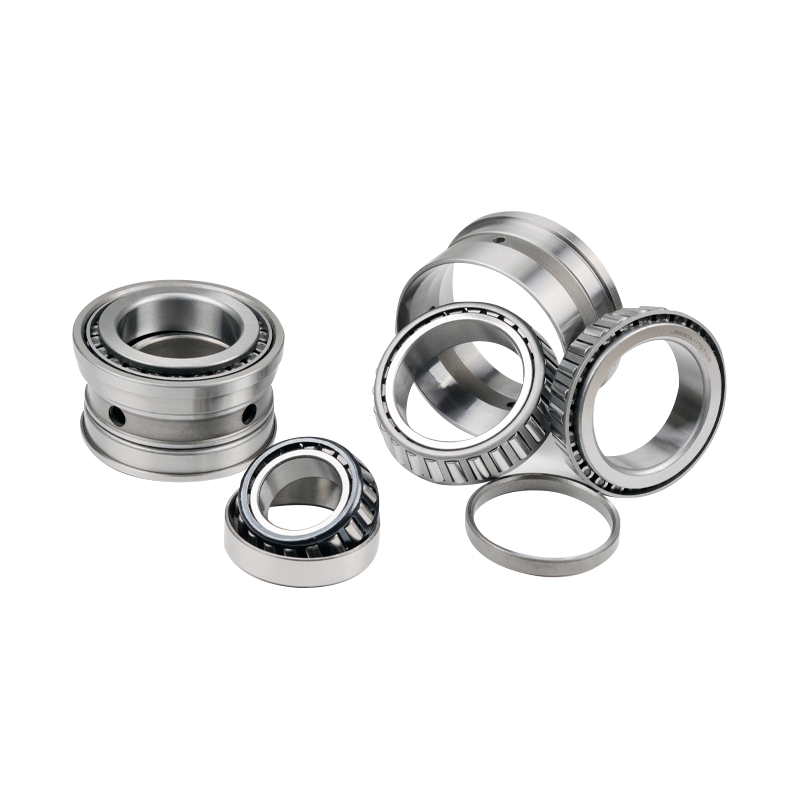

| Hàng đơn | Một cốc và một hình nón | Tải trọng kết hợp theo một hướng | Bánh xe, hộp số ô tô |
| Cặp đôi phù hợp | Hai vòng bi một hàng | Tải trọng dọc trục hai chiều nặng | Trục máy công cụ, bánh răng |

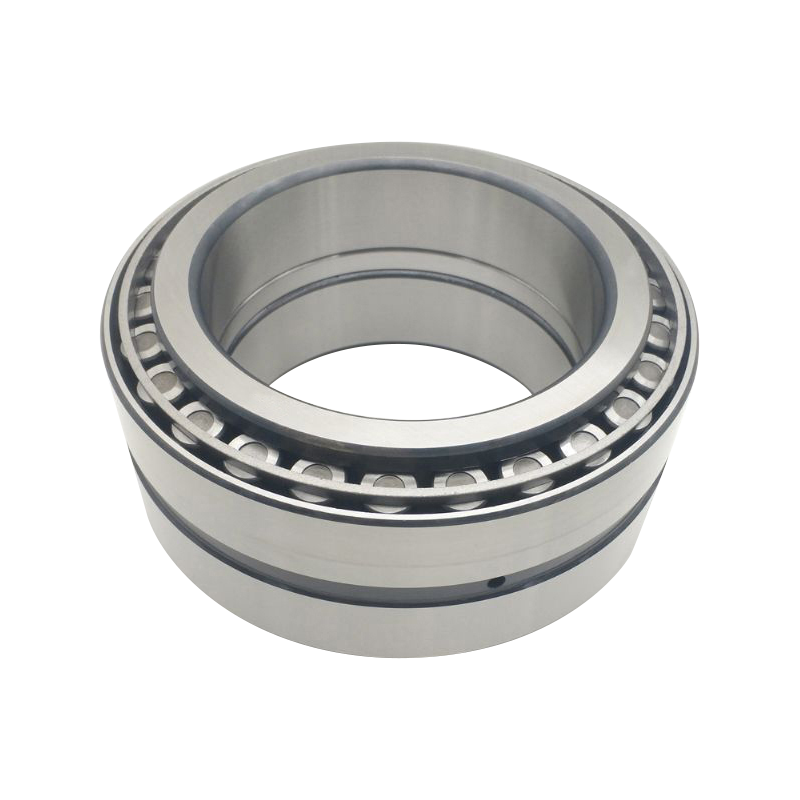

| Hàng đôi | Một cốc đôi / hai nón | Độ cứng xuyên tâm cao và trục hai chiều | Thiết bị khai thác mỏ, tời nâng |

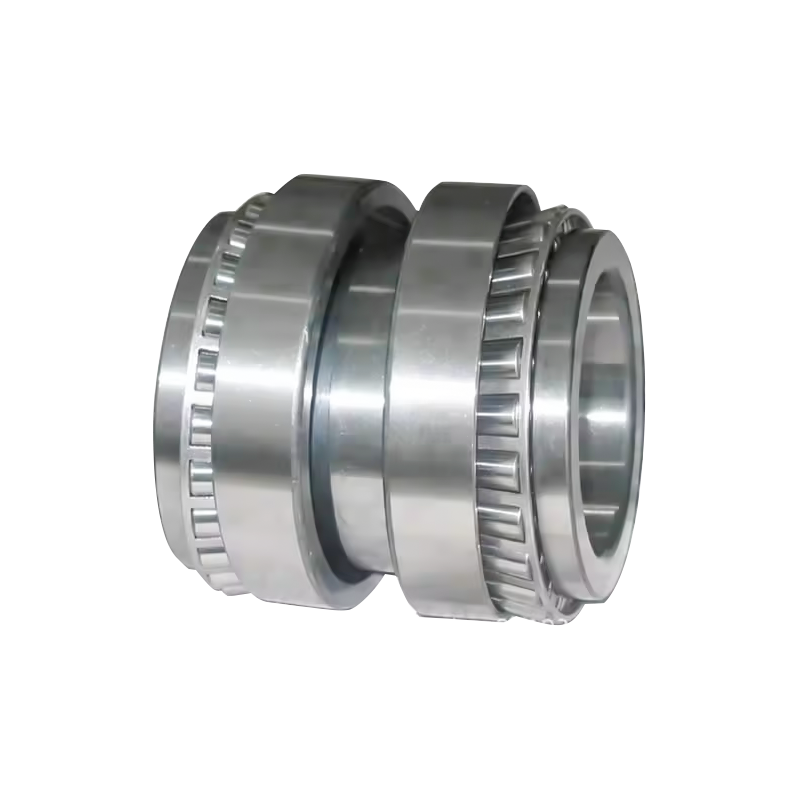

| Bốn hàng | Đơn vị hạng nặng tích hợp | Tải trọng xuyên tâm cực cao | Máy cán, Máy móc hạng nặng |
Lợi thế của UKL: Sản xuất chính xác ở Trung Quốc
Kể từ khi thành lập vào năm 2020, Công Ty TNHH Sản Xuất Vòng Bi UKL đã kết hợp lại 15 năm kinh nghiệm xuất khẩu OEM/ODM với cơ sở sản xuất được hiện đại hóa hoàn toàn để cung cấp các giải pháp vòng bi đẳng cấp thế giới.
1. Vật liệu cao cấp và khả năng rèn xuất sắc
Độ tin cậy của ổ côn bắt đầu từ thép. Chúng tôi sử dụng thép chịu lực có độ tinh khiết cao, được khử khí chân không. tích hợp của chúng tôi rèn và ủ Quá trình này đảm bảo cấu trúc hạt đồng đều, dày đặc, điều này rất quan trọng để ngăn ngừa hiện tượng mỏi trong các ứng dụng chịu áp lực cao như hệ thống truyền động ô tô và hộp số công nghiệp.
2. Xử lý nhiệt chuyên dụng cho độ bền
Vòng bi côn thường hoạt động trong môi trường khắc nghiệt, đầy mảnh vụn. UKL tuyển dụng nâng cao xử lý nhiệt kỹ thuật để đạt được sự cân bằng hoàn hảo giữa độ cứng bề mặt và độ dẻo dai của lõi. Phương pháp “làm cứng vỏ” này cho phép vòng bi của chúng tôi chịu được tải va đập và trầy xước bề mặt mà không bị giòn.
3. Mài và định hình độ chính xác cao
Để ngăn chặn sự tập trung ứng suất ở các đầu con lăn, UKL sử dụng phương pháp mài CNC để tạo ra hồ sơ đăng quang hoặc logarit trên cả con lăn và đường đua. Điều này đảm bảo sự phân bố tải trọng đồng đều và kéo dài tuổi thọ ổ trục trong điều kiện trục lệch nhẹ.
4. Tiêu chuẩn toàn cầu và dịch vụ linh hoạt
Phục vụ các thị trường trên khắp Châu Âu, Châu Á, Châu Phi và Trung Đông, chúng tôi cung cấp cả vòng bi hệ mét và kích thước inch được sản xuất để Cấp chính xác P6, P5 hoặc P4 . Đội ngũ gồm 200 chuyên gia của chúng tôi cung cấp các dịch vụ linh hoạt, tùy chỉnh, cho phép chúng tôi đáp ứng nhanh chóng các yêu cầu phi tiêu chuẩn và yêu cầu OEM.
Ứng dụng trong các ngành công nghiệp toàn cầu
Vòng bi côn hiệu suất cao của chúng tôi là sự lựa chọn đáng tin cậy cho:
- Ô tô: Hệ thống vi sai và truyền động cũng như trục bánh xe hạng nặng.
- Xây dựng & Khai thác mỏ: Bộ truyền động cuối cùng, con lăn theo dõi và bộ giảm tốc hộp số.
- Nông nghiệp: Bộ truyền động và bánh xe dùng cho máy kéo và máy gặt.
- Hộp số công nghiệp: Hỗ trợ trục mô-men xoắn cao, chịu tải cao trong các nhà máy sản xuất.
Câu hỏi thường gặp (FAQ)
1. Có sự khác biệt nào giữa “vòng bi côn” và vòng bi côn không?
Thuật ngữ “vòng bi côn” là một cách gọi sai phổ biến. Về mặt kỹ thuật, “vòng bi” sử dụng các phần tử hình cầu, trong khi Vòng bi lăn côn sử dụng con lăn hình nón. Thiết kế con lăn ưu việt hơn cho các ứng dụng hạng nặng vì nó mang lại khả năng tiếp xúc trên đường dây, mang lại khả năng chịu tải và độ cứng cao hơn nhiều so với vòng bi tiếp xúc điểm.
2. Tại sao Vòng bi côn thường được lắp theo cặp?
Vòng bi côn một hàng chỉ có thể chịu được tải trọng dọc trục theo một hướng. Bằng cách lắp đặt chúng theo cặp (Back-to-Back hoặc Face-to-Face), chúng có thể xử lý tải trọng dọc trục từ cả hai hướng và mang lại độ ổn định quay cực cao cho trục.
3. UKL đảm bảo độ chính xác của vòng bi côn như thế nào?
Mỗi vòng bi UKL đều trải qua quá trình lắp ráp và thử nghiệm tự động nghiêm ngặt. Chúng tôi đo chiều cao “nổi bật” của hình nón và con lăn trong cốc để đảm bảo rằng việc lắp ráp đáp ứng dung sai kích thước nghiêm ngặt, đảm bảo dễ lắp đặt và tải trước nhất quán cho khách hàng của chúng tôi.
4. Vòng bi côn có thể được sử dụng trong các ứng dụng tốc độ cao không?
Có, nhưng chúng yêu cầu cài đặt tải trước và bôi trơn chính xác. Đối với các ứng dụng tốc độ cao, chúng tôi khuyên dùng các loại có độ chính xác P5 hoặc P4, có thiết kế lồng được tối ưu hóa (đồng thau gia công hoặc polyme gia cố) để giảm lực ly tâm và sinh nhiệt.
5. UKL có cung cấp Vòng bi côn cỡ inch không?
Tuyệt đối. Mặc dù nhiều nhà sản xuất chỉ tập trung vào kích thước hệ mét, nhưng 15 năm kinh nghiệm xuất khẩu của chúng tôi đã cho phép chúng tôi xây dựng một danh mục rộng lớn các sản phẩm Vòng bi dòng inch để hỗ trợ máy móc từ Mỹ, Anh và các thị trường khác theo tiêu chuẩn đế quốc.
