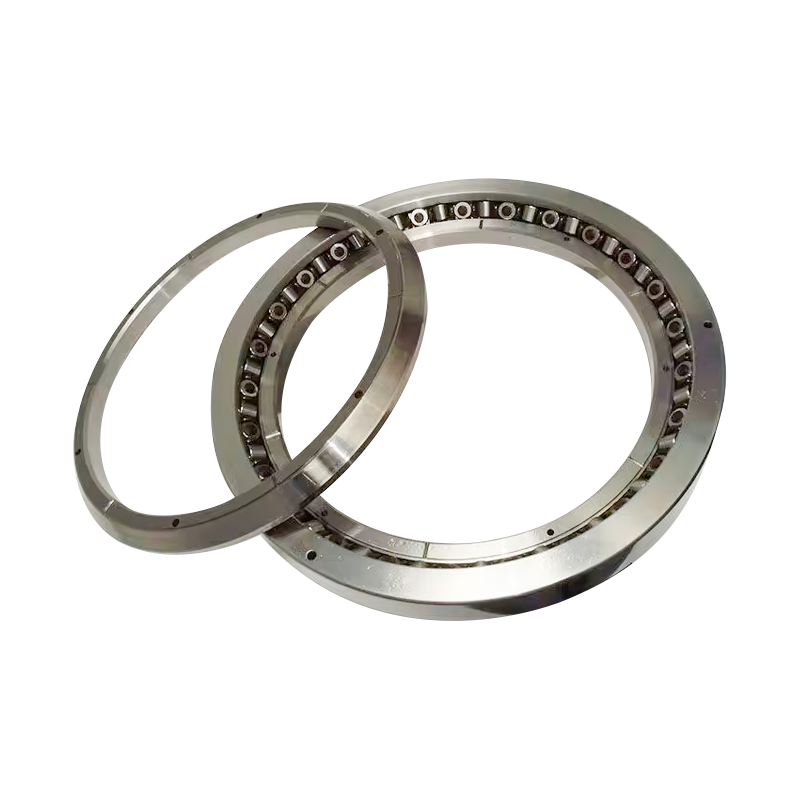

Vòng bi XRT060-NT

Vòng bi côn chéo (CTRB): Xoay có độ chính xác cao
Vòng bi côn chéo (CTRB) là một loại vòng bi có độ chính xác cao có thiết kế kết cấu trong đó hai bộ mương và con lăn côn được bố trí chéo vuông góc với nhau, được bổ sung bởi các khối đệm và miếng đệm hỗ trợ. Thiết kế góc côn lớn cho phép nhịp hiệu quả đạt tới nhiều lần chiều rộng thực tế của ổ trục. Các đường mở rộng của bề mặt lăn giao nhau tại tâm quay, tạo ra chuyển động lăn thuần túy.

Các con lăn côn bên trong được bố trí theo cấu hình hình chữ V xen kẽ. Hình dạng côn phù hợp với góc nghiêng của mương để ngăn chặn sự tập trung ứng suất, cho phép ổ trục chịu được tải trọng dọc trục, hướng tâm và mô men (mô men lật). Độ chính xác của ổ trục có thể đạt đến cấp độ P4/P2 và chúng có thiết kế tải trước có thể điều chỉnh để tối ưu hóa độ cứng. Tốc độ giới hạn của chúng cao hơn tốc độ giới hạn của vòng bi trụ chéo và chúng có hệ số ma sát thấp hơn.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：331138 AG Vòng bi côn bốn hàng TIẾP THEO：Không có sản phẩm tiếp theo
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Tính năng sản phẩm
·Cấu trúc nhỏ gọn: Vòng bi côn chéo kết hợp hai bộ mương và con lăn được bố trí chéo ở góc vuông. Chiều cao mặt cắt ngang của ổ trục tương tự như ổ trục một hàng, do đó tiết kiệm không gian và vật liệu vỏ.
·Độ cứng cao và khoảng cách hiệu quả: Góc côn lớn và thiết kế hình học côn mang lại cho ổ trục một nhịp hiệu quả tổng thể gấp nhiều lần chiều rộng của chính nó.
·Khả năng chịu tải thời điểm cao: Việc bố trí con lăn chéo cho phép ổ trục chịu được mômen lật cao.
·Độ chính xác và ma sát thấp: Chúng cung cấp độ chính xác cao (lên đến cấp P2) và, so với vòng bi trụ chéo, đạt được tốc độ giới hạn cao hơn và ma sát thấp hơn.

Lĩnh vực ứng dụng (Ứng dụng)
·Vòng bi côn chéo thích hợp cho máy công cụ, bao gồm:
·Bàn máy khoan và mài dọc
·Bảng chỉ số quay chính xác cho máy công cụ
·Máy mài bánh răng lớn
·Tháp pháo
·Robot công nghiệp
·Máy công cụ CNC
·Bàn quay CNC
·Máy tiện đứng CNC
·Bàn quay chính xác
·Dụng cụ kiểm tra/đo lường
·Thiết bị chính xác

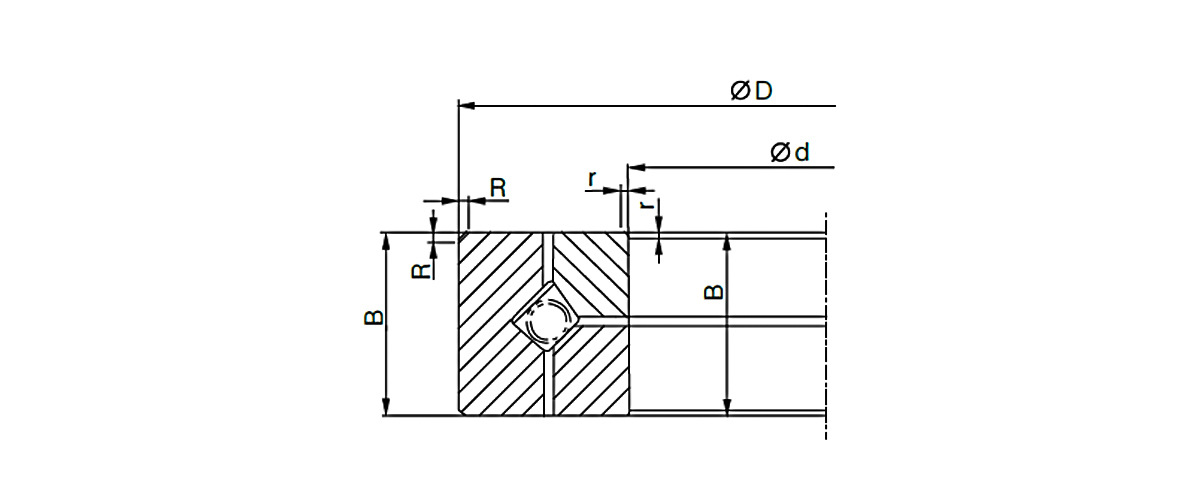

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động Tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
150 230 30 95.2 156 1100 4.9 Vòng bi XRT060-NT
160 240 30 96.8 162 1000 5.15 Vòng bi XRT063-NT
200 280 30 102 175 900 6.7 Vòng bi XRT079-NT
203.2 279.4 31.75 110 188 850 5.59 Vòng bi XRT080-NT
203.2 279.4 31.75 110 188 850 5.59 Vòng bi XRT080-W
240 300 30 88 184 750 5.4 Vòng bi XRT094-NT
250 310 25 88 188 700 4.5 Vòng bi XRT098-NT
250 350 40 187 355 670 13 Vòng bi XRT099-NT
300 400 36.492 183 355 560 12.5 Vòng bi XRT110-NTL
300 400 38 183 355 560 12.5 Vòng bi XRT110-NT
300 480 60 258 495 600 38 Vòng bi XRT110-NF
310 425 45 216 427 640 19.5 Vòng bi XRT120-NT
330.2 457.2 63.5 264 515 620 32 Vòng bi XRT130-NT
350 470 50 308 635 560 27 Vòng bi XRT138-NT
370 495 50 93.6 600 30 Vòng bi XRT140-NT
400 480 40 216 497 430 15 Vòng bi XRT157-NT
400 550 60 429 920 400 46.5 Vòng bi XRT158-NT
432.03 571.5 38.1 435 910 400 27.5 Vòng bi XRT170-W
457.2 609.6 63.5 396 856 420 51 Vòng bi XRT180-NT
424.95 614.924 65 470 960 380 62 Vòng bi XRT160-NT
580 760 80 627 1380 300 100 Vòng bi XRT220-NT
580 760 800 627 1380 300 100 Vòng bi XRT220-W
600 830 80 680 1460 300 148 Vòng bi XRT230-NF
685.8 914.4 79.375 693 1660 260 150 Vòng bi XRT270-N
685.8 914.4 79.375 693 1660 260 150 Vòng bi XRT270-NT
685.8 914.4 79.375 693 1660 260 150 Vòng bi XRT270-W
901.7 1117.6 82.555 781 2060 200 185 Vòng bi XRT350-W
901.7 1117.6 82.555 781 2060 200 185 Vòng bi XRT350-NT
939.8 1117.6 82.555 920 2580 200 158 Vòng bi XRT370-N
950 1170 85 968 2690 215 215 Vòng bi XRT374-NF

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
1028.7 1327.15 114.3 1230 3310 430 430 Vòng bi XRT400-NT
1028.7 1327.15 95.25 1060 3100 450 358 Vòng bi XRT400-WT
1028.7 1327.15 114.3 1230 3310 430 430 Vòng bi XRT400-NF
1270 1524 95.25 1300 3830 95 350 Vòng bi XRT500-NT
1549.4 1828.8 101.6 1400 4510 80 500 Vòng bi XRT610-NT
1879.6 2197.1 101.6 1510 5240 43 675 Vòng bi XRT740-NT
2463.8 2819.4 114.3 2330 8740 19 1130 Vòng bi XRT1040-NT
