Vòng bi côn chéo thể hiện sự tiến bộ đáng kể trong kỹ thuật cơ khí, mang lại độ chính xác và khả năng chịu tải chưa từng có cho các ứng dụng công nghiệp đòi hỏi khắt khe. Những bộ phận phức tạp này kết hợp ưu điểm của cả vòng bi lăn chéo và thiết kế côn, tạo ra giải pháp giải quyết các yêu cầu phức tạp của máy móc hiện đại.
Sự hấp dẫn cơ bản của vòng bi lăn côn nằm ở khả năng hỗ trợ đồng thời tải trọng hướng tâm và hướng trục kết hợp, trong khi vẫn duy trì độ chính xác quay đặc biệt. Khi những nguyên tắc này được tích hợp với cấu hình chéo, kết quả là một hệ thống ổ trục có khả năng xử lý các điều kiện tải trọng khắc nghiệt trong khi vẫn duy trì dung sai chặt chẽ cần thiết cho các ứng dụng quay chính xác.
Các ngành công nghiệp từ sản xuất chất bán dẫn đến lắp ráp linh kiện hàng không vũ trụ ngày càng dựa vào các vòng bi này để đảm bảo chất lượng sản phẩm và độ tin cậy của thiết bị. Các thông số kỹ thuật chính xác của vòng bi côn chéo khiến chúng không thể thiếu trong các ứng dụng mà ngay cả độ lệch cực nhỏ cũng có thể ảnh hưởng đến hiệu quả vận hành hoặc chất lượng sản phẩm.
Vòng bi côn chéo bao gồm bốn bộ phận chính phối hợp hài hòa: mương ngoài, mương trong, con lăn côn và cụm lồng. Mỗi bộ phận đều được thiết kế với độ chính xác tỉ mỉ để đảm bảo phân bổ tải trọng tối ưu và ma sát tối thiểu.
Mương bên ngoài có bề mặt góc cạnh chính xác phù hợp với góc côn của con lăn, thường dao động từ 10 đến 25 độ tùy theo yêu cầu ứng dụng. Hình dạng này cho phép ổ trục chấp nhận tải trọng tiếp cận trục quay, điều này giúp phân biệt nó với các thiết kế con lăn hình trụ truyền thống.
Hình dạng đường đua bên trong phản ánh cấu hình đường đua bên ngoài nhưng thường được tích hợp vào một cấu trúc nhà ở thống nhất. Thiết kế này giúp giảm số lượng các thành phần riêng biệt cần căn chỉnh, từ đó đơn giản hóa việc lắp đặt đồng thời cải thiện độ tin cậy của hệ thống.
Bản thân các con lăn côn đại diện cho một sự đổi mới quan trọng trong thiết kế ổ trục. Không giống như các con lăn hình trụ phân bổ tải trọng đồng đều trên toàn bộ chiều dài của chúng, con lăn côn tập trung tải trọng một cách có kiểm soát nhằm tối đa hóa hiệu quả ứng suất tiếp xúc.
Góc côn của từng con lăn thường dao động từ 10 đến 25 độ, được lựa chọn cẩn thận dựa trên cấu hình tải cụ thể dự kiến trong quá trình vận hành. Góc côn nông hơn mang lại khả năng chịu tải hướng tâm tốt hơn, trong khi góc dốc hơn giúp nâng cao khả năng xử lý tải trọng trục.
| Góc côn | Khả năng chịu tải xuyên tâm | Khả năng chịu tải dọc trục | Ứng dụng điển hình |
|---|---|---|---|
| 10 độ | Rất cao | Trung bình | Hỗ trợ trục chính dọc |
| 15 độ | Cao | Cao | Hỗ trợ tải cân bằng |
| 20 độ | Trung bình | Rất cao | Tải lực đẩy chiếm ưu thế |
Trong cấu hình côn chéo, nhiều vòng ổ trục được bố trí sao cho trục con lăn côn cắt nhau tại một điểm chung. Sự sắp xếp hình học này mang lại một số lợi thế quan trọng so với các thiết kế vòng bi xếp chồng truyền thống.

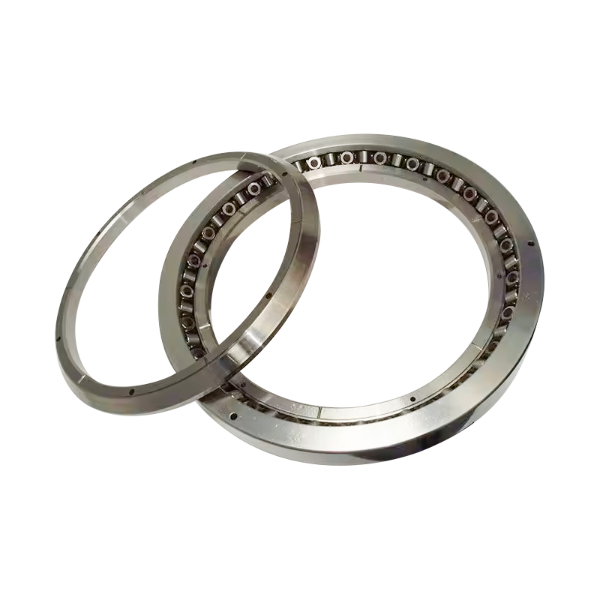

các Vòng bi XRT060-NT đại diện cho một tiêu chuẩn được áp dụng rộng rãi trong danh mục vòng bi côn chéo, mang đến sự kết hợp cân bằng giữa hiệu suất kích thước và khả năng chịu tải. Hiểu các tham số kích thước của nó là điều cần thiết để lựa chọn và tích hợp thích hợp vào các hệ thống chính xác.
các dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
các static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
các XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Lựa chọn cấp chính xác ảnh hưởng trực tiếp đến độ chính xác quay và dung sai độ đảo cho phép. Cấp P4 thường duy trì độ đảo hướng tâm trong khoảng 0,005 mm, trong khi cấp P2 giảm dung sai này xuống khoảng 0,002 mm.
Trong môi trường máy công cụ được điều khiển bằng máy tính, vòng bi côn chéo hệ thống cho phép các giai đoạn định vị chính xác đạt được khả năng lặp lại vị trí cần thiết cho quá trình sản xuất chất lượng cao. Các ứng dụng bàn CNC khiến vòng bi chịu tải trọng đa hướng phức tạp bao gồm phân bổ trọng lượng theo chiều dọc, lực cắt ngang và mômen quay do mất cân bằng trục chính.
các crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Các ứng dụng robot công nghiệp đại diện cho một trong những trường hợp sử dụng vòng bi đòi hỏi khắt khe nhất trong sản xuất hiện đại. Vòng bi xoay rô-bốt phải hỗ trợ trọng lượng tổng hợp của các bộ phận tác động cuối, bộ thay dao và chi tiết gia công trong khi vẫn duy trì độ chính xác định vị góc chính xác trong suốt hàng triệu chu kỳ vận hành.
Một ứng dụng quay robot công nghiệp điển hình có thể khiến ổ trục chịu tải trọng hướng tâm vượt quá 50.000 Newton kết hợp với tải trọng trục đạt tới 30.000 Newton, tác dụng đồng thời trong quá trình chuyển động đa trục. Thiết kế côn chéo xử lý các kiểu tải phức tạp này hiệu quả hơn so với các lựa chọn thay thế truyền thống, giúp kéo dài tuổi thọ ổ trục và cải thiện khả năng lặp lại vị trí.
Các hệ thống hình ảnh y tế như máy chụp cắt lớp vi tính và thiết bị chụp ảnh cộng hưởng từ sử dụng vòng bi chính xác trong cơ chế quay giàn của chúng. Các ứng dụng này yêu cầu độ trơn tru đặc biệt khi quay, độ biến thiên ở mức tối thiểu và hiệu suất đáng tin cậy trong khoảng thời gian hoạt động kéo dài mà không cần bảo trì.
các stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Thiết bị xử lý tấm bán dẫn, máy in thạch bản và các thiết bị đo lường chính xác dựa vào vòng bi côn chéo để có khả năng chịu tải thời điểm đặc biệt và độ chính xác quay. Các ứng dụng này thường hoạt động trong các buồng môi trường được kiểm soát, trong đó độ ổn định nhiệt độ là rất quan trọng và các phương pháp bôi trơn truyền thống tỏ ra không phù hợp.
các precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
các distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Khía cạnh hiệu suất | chéo thon | hình trụ chéo |
|---|---|---|
| Khả năng chịu tải dọc trục | Tuyệt vời | bị giới hạn |
| Xử lý tải thời điểm | Cấp trên | Tốt |
| Khả năng chịu tải xuyên tâm | Cao | Rất cao |
| Phạm vi nhiệt độ hoạt động | -40 đến 120C | -40 đến 100C |
| Độ phức tạp điều chỉnh tải trước | Trung bình | Đơn giản |
| Chi phí mỗi đơn vị | Trung bình | Hạ xuống |
Thiết kế con lăn hình trụ tập trung tải trọng trên toàn bộ chiều dài con lăn, tạo ra một đường tiếp xúc giúp phân bổ lực đồng đều. Hình học này mang lại độ cứng hướng tâm tối đa trên mỗi đơn vị kích thước, làm cho cấu hình hình trụ trở nên lý tưởng cho các ứng dụng bị chi phối bởi tải hướng tâm thuần túy.
Cấu hình con lăn côn thiết lập các mẫu tiếp xúc điểm tập trung tải trọng ở các đầu con lăn, sau đó phân phối tải trọng này thông qua hình dạng côn về phía tâm vòng bi. Sự sắp xếp này hy sinh một số khả năng chịu tải hướng tâm để đạt được các đặc tính xử lý tải trọng trục và mô men vượt trội.
Các kỹ sư nên chọn cấu hình côn chéo khi các ứng dụng liên quan đến các thành phần trục quan trọng, tải trọng đúc hẫng hoặc các kiểu tải trọng đa hướng phức tạp. Thiết kế hình trụ chéo tỏ ra kinh tế hơn khi tải trọng xuyên tâm chiếm ưu thế và các thành phần hướng trục vẫn ở mức tối thiểu.
Tải trước thể hiện lực nén được kiểm soát cẩn thận tác dụng lên các bộ phận ổ trục trước khi đưa tải vào vận hành. Kỹ thuật này giúp loại bỏ khe hở bên trong và thiết lập sự phân bổ tải trọng có thể dự đoán được nhằm tăng cường độ cứng, giảm tiếng ồn và cải thiện độ trơn tru khi quay.
Trong các hệ thống vòng bi côn chéo, việc điều chỉnh tải trước ảnh hưởng trực tiếp đến một số thông số hiệu suất quan trọng bao gồm độ cứng hướng tâm, độ đảo dọc trục, độ ổn định nhiệt và tạo tiếng ồn. Để đạt được tải trước tối ưu đòi hỏi phải cân bằng các mục tiêu cạnh tranh: tải trước đủ để đảm bảo độ chính xác và độ cứng, nhưng không đến mức khiến tuổi thọ ổ trục bị ảnh hưởng do ứng suất bên trong quá mức.
các XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Tải trước quá mức làm tăng tốc độ mài mòn của ổ trục do mỏi vật liệu do ứng suất gây ra. Kinh nghiệm trong ngành cho thấy rằng chỉ nên áp dụng các giá trị tải trước vượt quá 50% định mức tải trọng động trong các ứng dụng mà việc giảm tiếng ồn hoặc tăng cường độ cứng sẽ biện minh cho việc giảm tuổi thọ vòng bi.
các bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Phân tích tải cần giải quyết các tải trọng đỉnh, tải trung bình và mô hình tải theo chu kỳ. Một ứng dụng máy công cụ có thể chịu tải hướng tâm liên tục 20.000 Newton với lực cực đại thỉnh thoảng đạt tới 45.000 Newton trong các chuỗi giảm tốc nhanh.
Việc lựa chọn cấp độ chính xác phụ thuộc vào yêu cầu về độ chính xác quay do ứng dụng thiết lập. Trục mài, thiết bị chụp ảnh y tế và công cụ sản xuất chất bán dẫn yêu cầu hiệu suất cấp P2, trong khi máy móc công nghiệp tiêu chuẩn thường hoạt động phù hợp với phân loại P4.
Cấp độ chính xác cao hơn sẽ có giá cao hơn nhưng mang lại độ chính xác vượt trội có thể được chứng minh là cần thiết để duy trì chất lượng sản phẩm hoặc hiệu suất thiết bị trong các ứng dụng nhạy cảm.
Lựa chọn chiến lược tải trước yêu cầu cân bằng giữa việc giảm tiếng ồn, tăng cường độ cứng và cân nhắc tuổi thọ ổ trục. Các ứng dụng ưu tiên vận hành trơn tru và độ chính xác về vị trí thường sử dụng chiến lược tải trước lò xo để duy trì lực không đổi trong suốt vòng đời vòng bi.
Vật liệu ổ trục tiêu chuẩn hoạt động phù hợp với nhiệt độ công nghiệp thông thường từ âm 40 đến 100 độ C. Các ứng dụng yêu cầu phạm vi nhiệt độ mở rộng hoặc môi trường ăn mòn có thể cần phải lựa chọn vật liệu đặc biệt bao gồm các thành phần bằng gốm hoặc thép không gỉ.
Lựa chọn vòng bi cuối cùng yêu cầu phân tích chi phí-lợi ích so sánh chi phí vòng bi với khoảng thời gian bảo dưỡng dự kiến, yêu cầu bảo trì và giá trị giảm thiểu rủi ro. Ổ trục chiếm 5% tổng chi phí thiết bị có thể phù hợp với thông số kỹ thuật cao cấp nếu nó loại bỏ thời gian ngừng hoạt động ảnh hưởng đến hoạt động sản xuất có giá trị cao.
Việc lắp đặt vòng bi thành công bắt đầu bằng việc chuẩn bị bề mặt tỉ mỉ. Bề mặt lắp đặt phải được làm sạch để loại bỏ tất cả các chất gây ô nhiễm và các bộ phận ổ trục phải được kiểm tra xem có hư hỏng hoặc khuyết tật khi vận chuyển hay không trước khi lắp đặt.
Khi vòng bi đã được định vị, ứng dụng tải trước phải được tiến hành cẩn thận bằng cách sử dụng thiết bị đã được hiệu chuẩn. Hệ thống tải trước lò xo phải được xác minh để cung cấp các lực xác định thông qua thử nghiệm đo tải trước khi vận hành.
Việc điều chỉnh tải trước dựa trên miếng chêm yêu cầu tính toán cẩn thận độ dày của miếng chêm để đạt được giá trị tải trước mục tiêu. Mỗi kích thước và cấu hình vòng bi đều có các yêu cầu về khoảng cách riêng biệt phải được tính toán riêng.
Việc lắp đặt vòng bi mới được hưởng lợi từ giai đoạn đốt cháy dần dần trong đó tải tăng dần trước khi đạt đến mức hoạt động đầy đủ. Cách tiếp cận này cho phép các bộ phận ổ trục cố định vào vị trí tối ưu và phân bổ đều độ mài mòn ban đầu trên các bộ phận lăn.
Thời gian cháy thường kéo dài từ 8 đến 24 giờ tùy thuộc vào mức độ nghiêm trọng của ứng dụng. Trong quá trình đốt cháy, người vận hành nên theo dõi các dấu hiệu nhiệt độ, tiếng ồn và độ rung của vòng bi để xác định các vấn đề lắp đặt tiềm ẩn trước khi bắt đầu vận hành đầy tải.
Giám sát tình trạng thường xuyên giúp kéo dài tuổi thọ của ổ trục và ngăn ngừa những hư hỏng thảm khốc. Phân tích độ rung, xu hướng nhiệt độ và giám sát âm thanh giúp cảnh báo sớm về sự xuống cấp của vòng bi.
Vòng bi côn chéo sử dụng nhiều bộ con lăn côn được bố trí ở các góc giao nhau để tạo ra một cụm ổ trục thống nhất có khả năng chịu tải trọng đáng kể từ bất kỳ hướng xuyên tâm hoặc hướng trục nào. Vòng bi tiếp xúc góc truyền thống thường sử dụng các bộ phận lăn bi và chỉ có thể chịu tải trong phạm vi góc giới hạn. Thiết kế côn chéo phân bổ tải trọng đồng đều hơn và cung cấp khả năng chịu tải mô men vượt trội với hệ số dạng nhỏ gọn hơn.
Tải trước không đủ sẽ tạo ra khe hở ổ trục bên trong, cho phép các con lăn dịch chuyển vị trí trong khi tải thay đổi, tạo ra các kiểu phát ra tiếng ồn hoặc tiếng lách cách riêng biệt. Tải trước tối ưu giúp loại bỏ khe hở này trong khi vẫn duy trì sự tiếp xúc của con lăn được kiểm soát, mang lại khả năng vận hành êm ái, yên tĩnh. Tuy nhiên, tải trước quá mức sẽ tạo ra nhiệt do ma sát và làm tăng tốc độ mài mòn của ổ trục, cuối cùng gây ra tiếng ồn tăng lên khi độ mỏi của vật liệu phát triển.
Tuổi thọ của ổ trục phụ thuộc đáng kể vào tải ứng dụng, cường độ tải trước, nhiệt độ vận hành và chất lượng bôi trơn. Trong điều kiện tải vừa phải và được bảo trì thích hợp, vòng bi côn chéo thường đạt được 50.000 đến 200.000 giờ hoạt động. Các ứng dụng có cường độ cao có thể giảm khoảng thời gian này xuống còn 10.000 đến 50.000 giờ, trong khi các ứng dụng được quản lý cẩn thận với tải nhẹ có thể kéo dài tuổi thọ sử dụng hơn 300.000 giờ.
Các ứng dụng định hướng dọc yêu cầu các chiến lược tải trước được sửa đổi vì trọng lực liên tục tác dụng tải qua các bộ phận ổ trục. Việc tải trước trọng lượng trở nên không thực tế và các nhà thiết kế thường sử dụng hệ thống tải trước lò xo để duy trì lực không đổi bất kể tác động của trọng lực. Sự giãn nở nhiệt cũng phải được xem xét cẩn thận trong các ứng dụng thẳng đứng để ngăn chặn quá tải trước của ổ trục khi thay đổi nhiệt độ.
Tải trước không đủ dẫn đến khe hở bên trong quá mức, dẫn đến tạo ra tiếng ồn, tăng độ đảo và giảm độ cứng. Tải trước quá mức sẽ làm tăng độ mỏi của phần tử lăn và có thể gây ra hiện tượng nứt vỡ mương chỉ trong vòng vài giờ hoạt động. Quy trình lắp đặt phải luôn tuân thủ chính xác các thông số kỹ thuật của nhà sản xuất và các phép đo xác minh phải xác nhận mức tải trước trước khi vận hành thiết bị.
Vòng bi côn chéo tiêu chuẩn hoạt động đáng tin cậy từ âm 40 đến 120 độ C tùy thuộc vào đặc tính bôi trơn. Các ứng dụng nhiệt độ mở rộng yêu cầu vật liệu và chất bôi trơn đặc biệt. Vòng bi nhiệt độ cao có thể sử dụng các bộ phận lăn bằng gốm kết hợp với chất bôi trơn tổng hợp được định mức cho hoạt động từ 150 đến 200 độ. Các ứng dụng ở nhiệt độ thấp yêu cầu loại mỡ chuyên dụng có khả năng duy trì khả năng chảy trong điều kiện cực lạnh.
Giám sát tình trạng vòng bi sử dụng nhiều kỹ thuật bổ sung bao gồm phân tích rung động để phát hiện khuyết tật bề mặt con lăn, giám sát nhiệt độ để xác định mức tăng ma sát, cảm biến phát xạ âm thanh để phát hiện vết nứt ban đầu và phân tích dầu trong hệ thống bôi trơn để xác định sự hình thành hạt mài mòn. Việc thiết lập các dấu hiệu cơ bản trong quá trình vận hành bình thường cho phép phát hiện các kiểu suy thoái tinh vi trước khi xảy ra hư hỏng vòng bi.
Các hạt gây ô nhiễm xâm nhập vào cụm ổ trục hoạt động như tác nhân mài mòn làm tăng tốc độ mài mòn bề mặt mương và giảm đáng kể tuổi thọ của ổ trục. Thử nghiệm trong phòng thí nghiệm chứng minh rằng ô nhiễm hạt có thể làm giảm tuổi thọ vòng bi từ 50% trở lên. Việc bịt kín đúng cách, môi trường lắp đặt sạch sẽ và bảo trì thường xuyên để ngăn bụi, hơi ẩm hoặc các chất gây ô nhiễm khác xâm nhập là điều cần thiết để duy trì hiệu suất ổ trục.
Lựa chọn phương pháp bôi trơn phụ thuộc vào tốc độ vận hành, nhiệt độ và các hạn chế về môi trường. Bôi trơn bằng mỡ mang lại sự đơn giản và yêu cầu bảo trì tối thiểu, phù hợp cho các ứng dụng tốc độ vừa phải. Dầu bôi trơn giúp tản nhiệt vượt trội cho các hoạt động tốc độ cao và tạo điều kiện kiểm soát ô nhiễm thông qua hệ thống lọc. Một số ứng dụng sử dụng bôi trơn dầu-khí kết hợp hiệu quả phân phối dầu với mức tiêu thụ chất lỏng tối thiểu.
Một khi các bộ phận vòng bi bị nứt, vỡ hoặc bị mài mòn đáng kể thì việc sửa chữa tỏ ra không thực tế cũng như không kinh tế. Vòng bi lăn được thiết kế dưới dạng hệ thống kín và việc thay thế các bộ phận bên trong sẽ rất tốn kém. Thực hành tiêu chuẩn của ngành liên quan đến việc thay thế hoàn toàn ổ trục khi phát hiện lỗi. Bảo trì phòng ngừa và giám sát tình trạng là những phương pháp tiết kiệm chi phí nhất để quản lý độ tin cậy của vòng bi và tránh thời gian ngừng hoạt động của thiết bị không mong muốn.
