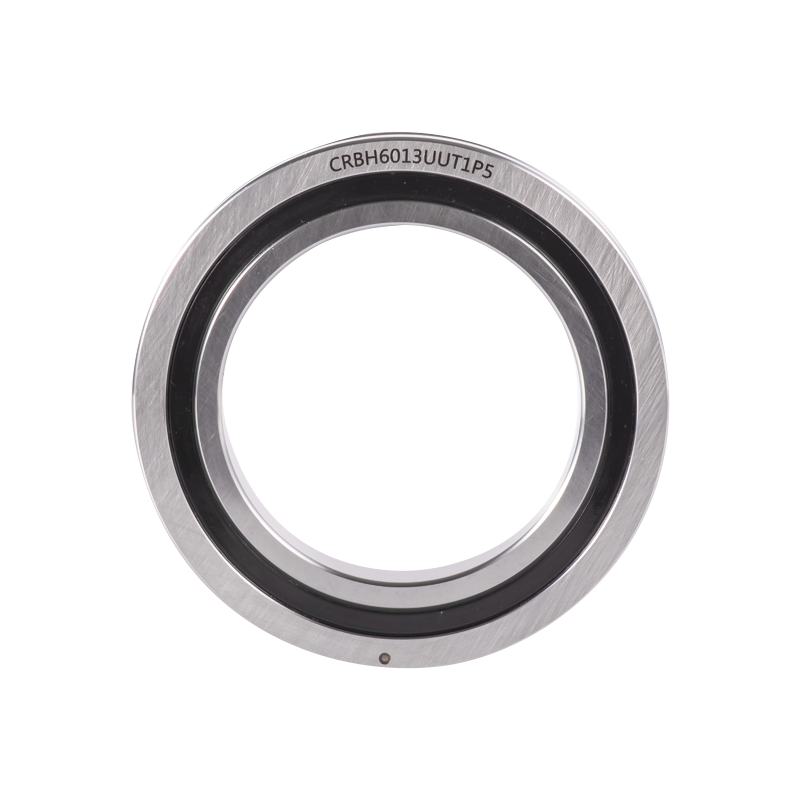

Vòng bi chính xác siêu mỏng CRBH

Vòng bi chính xác siêu mỏng CRBH là phiên bản siêu mỏng của loại RU, có độ cứng cao và độ chính xác cao. Model này thiếu lỗ lắp trên vòng trong và ngoài, cần có mặt bích và ghế đỡ để lắp đặt. Vòng bi bao gồm một vòng ngoài, một vòng trong và các khối bảo vệ bằng nhựa lăn. Vòng ngoài có dạng lưới và được cố định bằng ba vòng siết, thích hợp cho các ứng dụng có vòng trong quay.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：Vòng bi lăn chéo mỏng RA TIẾP THEO：Vòng bi chính xác cấu hình mỏng SX
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Ưu điểm mang
1. Độ cứng cao và độ chính xác cao: Con lăn hình trụ được bố trí trực giao giữa vòng trong và vòng ngoài giúp tăng cường độ cứng và độ chính xác khi chạy.
2. Thiết kế dải phân cách: Các dải phân cách được lắp đặt giữa các con lăn để đảm bảo chuyển động quay trơn tru.
3. Cài đặt dễ dàng: Các lỗ gắn ở vòng trong và vòng ngoài giúp lắp đặt nhanh chóng vào thiết bị.
4. Tùy chọn loại mở và niêm phong: Vòng bi kín được trang bị miếng đệm cao su tổng hợp đặc biệt để tăng cường bảo vệ.

Điểm bán hàng
Mỏng và độ chính xác cao: Độ chính xác lên đến P2 và P4, thích hợp cho các ứng dụng quay có độ chính xác cao.
Thiết kế mặt cắt mỏng: Độ cứng được cải thiện đáng kể so với vòng bi truyền thống.

Ứng dụng
Vòng bi loại CRBH phù hợp cho các ứng dụng yêu cầu kích thước mặt cắt ngang nhỏ và độ xoay có độ chính xác cao, chẳng hạn như bàn quay chính xác, khớp quay cánh tay robot, thiết bị y tế và dụng cụ đo lường.

So sánh ưu điểm
So với vòng bi, vòng bi loại CRBH cải thiện đáng kể độ cứng thông qua cấu trúc tiếp xúc đường của con lăn hình trụ. So với vòng bi tiếp xúc góc hai hàng, thiết kế mặt cắt nhỏ hơn của nó giúp tăng độ cứng từ 3 đến 4 lần, đáp ứng yêu cầu hiệu suất cao hơn.

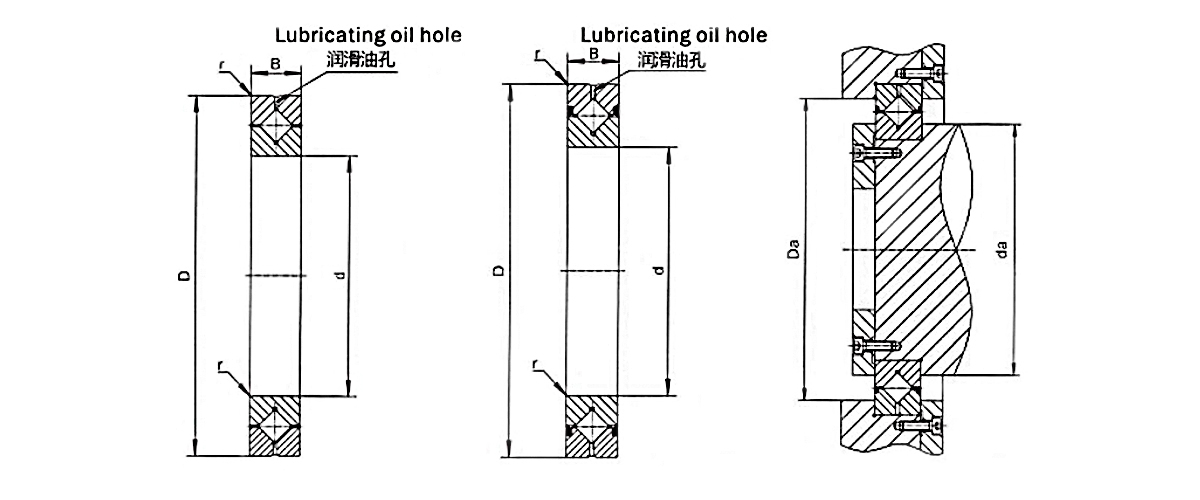

Loại ổ trục Kích thước Kích thước vai Xếp hạng  Tải cơ bản (rad cân nặng
Đường kính trong Đường kính ngoài Cao vát mép Cr Cor
d D B Rmin da Đà KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
