Trong thế giới của các liên kết cơ học, ổ trục đầu thanh khiêm tốn—thường được gọi là ổ trục trơn hình cầu—là người hùng thầm lặng cho phép chuyển động được kiểm soát trong khi vẫn điều chỉnh được độ lệch. Tuy nhiên, không phải tất cả các đầu thanh đều được tạo ra như nhau. Khi một ứng dụng yêu cầu khả năng chịu tải vượt trội, độ ổn định nhiệt và độ tin cậy thì việc lựa chọn một model cụ thể trở nên quan trọng. các Vòng bi SIZJ12 là một lựa chọn nổi bật trong danh mục đầu thanh dòng inch. Hướng dẫn này cung cấp thông tin kỹ thuật sâu sắc về lý do tại sao mô hình cụ thể này, với bề mặt tiếp xúc trượt bằng thép và kết cấu thép cacbon chắc chắn, là lựa chọn ưu tiên cho các kỹ sư phải đối mặt với điều kiện vận hành khắc nghiệt trong các lĩnh vực như máy xây dựng, đóng gói và tự động hóa công nghiệp.

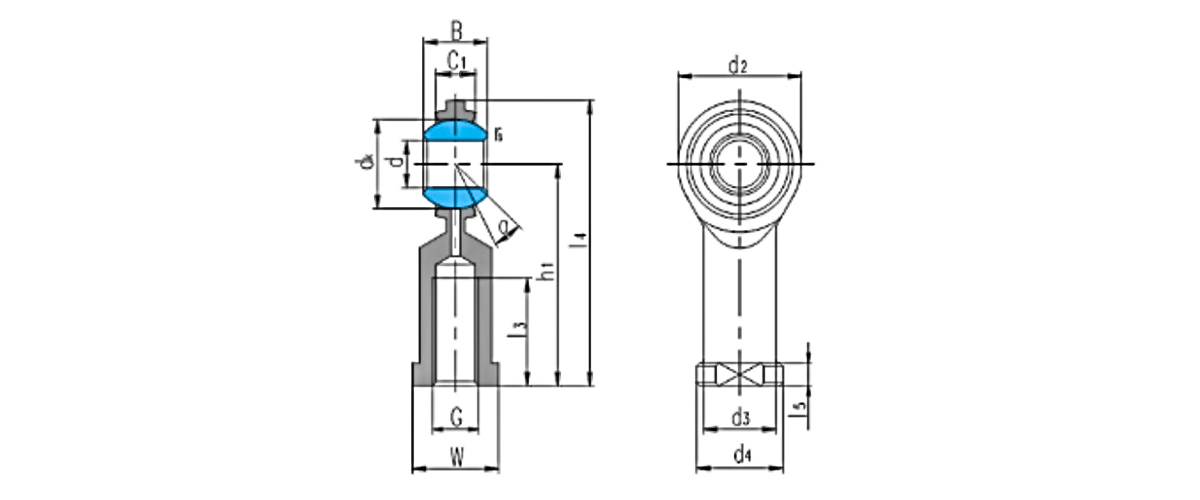

Xác định SIZJ12: Thông số kỹ thuật và kích thước cốt lõi

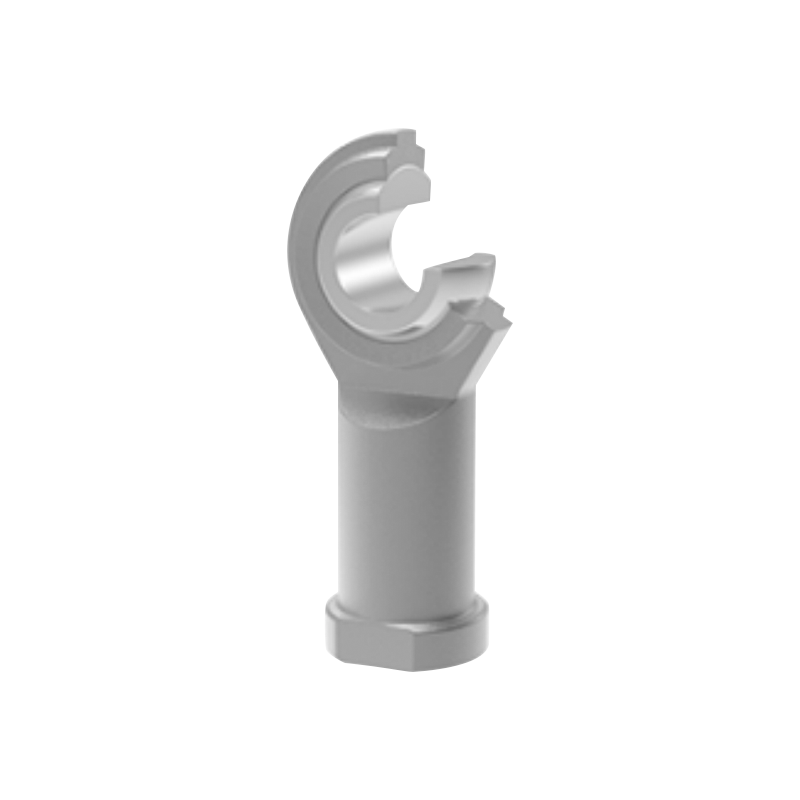

Trước khi khám phá những ưu điểm về hiệu suất của nó, điều cần thiết là phải hiểu các thông số vật lý và cơ học xác định loại ổ trục này. SIZJ12 là đầu thanh ren cái, giúp phân biệt nó với các biến thể ren đực và xác định cách nó tích hợp vào một bộ phận lắp ráp. Nó có ren UNF 1/2-20, giúp nó tương thích với các ốc vít tiêu chuẩn kiểu Anh. Thiết kế thép trên thép, trong đó cả quả bóng và đường đua đều được làm bằng thép carbon cứng, mang đến sự kết hợp độc đáo giữa khả năng chịu tải cao và khả năng chống mài mòn. Dưới đây là bảng phân tích chi tiết về các thứ nguyên và xếp hạng quan trọng của nó.

Định mức tải động 28 kN đặt ra tiêu chuẩn cao cho loại kích thước này và định mức tải trọng tĩnh cũng ấn tượng không kém. Dữ liệu này xác nhận rằng SIZJ12 không chỉ đơn thuần là một thành phần thụ động mà còn là một thành phần cấu trúc có khả năng chịu được các lực đáng kể trong các hệ thống điều khiển chuyển động đòi hỏi khắt khe.

Xếp hạng tải trọng và độ bền cơ học: Tiêu chuẩn 28 kN

các Xếp hạng tải SIZJ12 28 kN không phải là số tùy ý; nó là kết quả của các tính toán kỹ thuật tỉ mỉ có tính đến hình dạng, tính chất vật liệu và xử lý nhiệt của ổ trục. Xếp hạng tải trọng động (C) này cho biết tải trọng mà ổ trục có thể đạt được tuổi thọ tối thiểu là 100.000 chu kỳ dao động trong điều kiện lý tưởng. Đối với các ứng dụng liên quan đến tải trọng theo chu kỳ—chẳng hạn như cánh tay robot trong tự động hóa hoặc các khớp nối của máy xây dựng—khả năng chịu được tải trọng động 28 kN có nghĩa là ổ trục có thể hoạt động đáng tin cậy trong các nhiệm vụ như nâng, đẩy hoặc nghiêng các bộ phận nặng.

Khả năng chịu tải tĩnh và giới hạn an toàn

Xếp hạng tải trọng tĩnh (C0) cho SIZJ12 cao hơn đáng kể, thường vượt quá 35 kN, mang lại giới hạn an toàn rộng rãi cho các tải va đập thường xảy ra trong máy móc hạng nặng. Đối với ổ trục đầu thanh điển hình được sử dụng trong ổ trục cuối thanh cho máy móc xây dựng kịch bản—ví dụ: liên kết lái của máy xúc lật—các gai tải tức thời có thể vượt quá tải trọng vận hành trung bình với hệ số 2 hoặc 3. Khả năng hấp thụ các gai đó của SIZJ12 mà không bị biến dạng vĩnh viễn đảm bảo tính toàn vẹn của toàn bộ hệ thống liên kết. Dưới đây là hình ảnh so sánh về khả năng chịu tải.

SIZJ12 thuộc họ vòng bi cuối thanh nữ các bộ phận, được đặc trưng bởi một ren bên trong chấp nhận chốt hoặc thanh đực. Luồng 1/2-20 UNF cụ thể là luồng Unified Fine với 20 luồng trên mỗi inch. Bước răng mịn này mang lại một số lợi thế cơ học so với ren thô: độ phân giải điều chỉnh tốt hơn, diện tích ứng suất kéo cao hơn và khả năng chống nới lỏng dưới rung động vượt trội. Đối với các hệ thống tự động hóa trong đó việc điều chỉnh độ dài thanh chính xác là rất quan trọng hoặc đối với thiết bị đóng gói chịu rung động theo chu kỳ liên tục, sợi chỉ mảnh đảm bảo rằng cài đặt vẫn ổn định theo thời gian.

Khi lựa chọn giữa đầu thanh cái và đầu thanh đực, sự lựa chọn thường phụ thuộc vào kiến ​​trúc lắp ráp. Các đầu thanh dạng cái như SIZJ12 thường được sử dụng khi điểm gắn cần có lỗ khoan hoặc giá đỡ có lỗ xuyên qua, mang lại kết nối gọn gàng và gọn gàng. các Vòng bi SIZJ12 cũng có sẵn ở dạng ren trái, được chỉ định là SILZJ12, dành cho các ứng dụng yêu cầu điều chỉnh chốt xoay. Quyết định giữa Ren bên trái SIZJ12 và SILZJ12 được quyết định bởi nhu cầu siết chặt theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ trong quá trình lắp ráp hoặc bảo trì.

Sức mạnh và mức độ tương tác của chủ đề

Với ren 1/2-20 UNF, SIZJ12 cung cấp độ bền bám ren cao, điều này rất cần thiết khi ổ trục được sử dụng làm bộ phận chịu lực khi bị căng. Vùng ứng suất kéo của ren 1/2-20 UNF là khoảng 0,1599 sq.in, nghĩa là khả năng chịu tải bằng chứng vượt quá 30 kN đối với các đinh tán thép tiêu chuẩn, phù hợp một cách hiệu quả với định mức tải trọng tĩnh của ổ trục. Sự cân bằng này đảm bảo sợi chỉ không trở thành mắt xích yếu nhất trong liên kết.

Một trong những câu hỏi thường gặp nhất về SIZJ12 liên quan đến hoạt động của nó trong môi trường nhiệt độ cao. Tiêu chuẩn ổ đỡ đầu thanh cho các ứng dụng nhiệt độ cao phải đối mặt với sự giãn nở nhiệt, sự xuống cấp của chất bôi trơn và những thay đổi tiềm ẩn về độ cứng của vật liệu. SIZJ12, với kết cấu hoàn toàn bằng thép, xử lý những thách thức này một cách xuất sắc. Hệ số giãn nở nhiệt đối với thép cacbon cứng là khoảng 11–13 µm/m·°C, có nghĩa là ở chênh lệch nhiệt độ 150°C, sự thay đổi kích thước ở đường kính ngoài 30 mm là nhỏ hơn 0,06 mm—nằm trong khoảng cho phép thông thường.

Chiến lược bôi trơn cho nhiệt độ cực cao

Mặc dù cặp trượt thép trên thép có thể hoạt động mà không cần bôi trơn trong thời gian ngắn, nhưng hiệu suất tối ưu trong môi trường nhiệt độ cao đòi hỏi chế độ bôi trơn cẩn thận. Mỡ bôi trơn nhiệt độ cao làm từ dầu tổng hợp làm đặc bằng polyurea hoặc PTFE duy trì độ nhớt lên đến 180°C và có thể được bôi qua khớp nối bôi trơn được cung cấp. Đối với các ứng dụng có nhiệt độ trên 200°C, nên sử dụng chất bôi trơn rắn như molypden disulfide (MoS2) hoặc than chì. Khả năng thích ứng này làm cho SIZJ12 trở thành sự lựa chọn linh hoạt cho lò nướng, lò nung và các liên kết khoang động cơ nơi nhiệt độ dao động đáng kể.

Dữ liệu hiệu suất nhiệt quan trọng: SIZJ12 đã được xác nhận khi hoạt động liên tục ở nhiệt độ môi trường xung quanh là 180°C với mỡ chịu nhiệt độ cao thích hợp, cho thấy độ hở xuyên tâm tăng chưa đến 5% sau 5000 chu kỳ dao động—chứng tỏ độ ổn định nhiệt và khả năng chống mài mòn tuyệt vời.

Tính linh hoạt của Vòng bi SIZJ12 làm cho nó trở thành một mặt hàng chủ lực trong nhiều lĩnh vực công nghiệp. Mỗi ứng dụng tận dụng các khía cạnh khác nhau của danh mục hiệu suất của nó.

Máy xây dựng và thiết bị nặng

Trong lĩnh vực ổ trục cuối thanh cho máy móc xây dựng , SIZJ12 thường được chỉ định cho các thanh liên kết lái, thanh ổn định và giá đỡ xi lanh. Yêu cầu chính ở đây là khả năng chống va đập cao và khả năng chống ô nhiễm từ bụi và mảnh vụn. Thiết kế thép trên thép có khả năng chịu được sự xâm nhập của các hạt ở một mức độ nhất định và các bề mặt cứng có khả năng chống mài mòn từ cát và bụi xi măng. Một máy đào thông thường sử dụng hàng chục vòng bi đầu thanh trong các liên kết thủy lực và cơ khí, khiến độ tin cậy trở thành ưu tiên hàng đầu của người vận hành đội máy.

Hệ thống tự động hóa và robot

trong ổ trục cuối thanh tự động hóa ứng dụng, độ chính xác và độ lặp lại là điều tối quan trọng. Cánh tay robot, bộ phận gắp và đặt và phương tiện dẫn đường tự động (AGV) sử dụng các đầu thanh để kết nối bộ truyền động với các khớp. Độ chính xác cao của lỗ khoan và đường kính ngoài SIZJ12 (dung sai ISO H7/h6) đảm bảo độ phát tối thiểu, giúp định vị chính xác. Ví dụ, trong một liên kết dẫn động bằng servo của dây chuyền đóng gói, mô-men ma sát nhất quán của ổ trục cho phép mô tơ servo hoạt động trong các thông số điều khiển vòng kín của nó mà không có sự tăng vọt mô-men xoắn bất ngờ.

Máy móc công nghiệp bao bì

các mang cho ngành công nghiệp bao bì thường phải đối mặt với tốc độ chu kỳ cao và quy trình rửa trôi không liên tục. Mặc dù SIZJ12 không có khả năng chống ăn mòn theo mặc định (là thép cacbon), nhưng nhiều kỹ sư đóng gói chỉ định nó ở những khu vực được bảo vệ khỏi độ ẩm trực tiếp hoặc họ áp dụng lớp phủ chống ăn mòn. Khả năng xử lý dao động tốc độ cao trong hàm dán màng hoặc cơ cấu gấp thùng carton khiến nó trở thành lựa chọn phổ biến, đặc biệt khi kết hợp với hệ thống bôi trơn tự động đảm bảo hiệu suất ổn định qua hàng triệu chu kỳ.

Lựa chọn quyền Vòng bi SIZJ12 không chỉ đơn giản là khớp các kích thước. Các kỹ sư phải đánh giá sự kết hợp của các yếu tố tải trọng, tốc độ, nhiệt độ và môi trường. Danh sách kiểm tra sau đây phác thảo các thông số quan trọng cần xem xét.

• Tải hồ sơ: Xác định tải trọng động tương đương (P) dựa trên lực hướng tâm và hướng trục thực tế. Đối với tải trọng kết hợp, sử dụng mối quan hệ P = X·Fr Y·Fa, trong đó X và Y là các hệ số được cung cấp trong danh mục ổ trục. Đảm bảo rằng P nhỏ hơn định mức tải động 28 kN để có tuổi thọ mong muốn.
• Tần số dao động: Đối với các ứng dụng tần số cao, hãy xem xét nhiệt ma sát sinh ra. Vòng bi thép trên thép có thể xử lý tốc độ trượt lên tới 2 m/s với khả năng bôi trơn thích hợp. Ở tần số cao hơn, hãy xem xét việc bôi trơn hoặc làm mát cưỡng bức.
• Phong bì nhiệt độ: Để vận hành liên tục ở nhiệt độ trên 120°C, hãy chọn loại mỡ có nhiệt độ cao và xác nhận rằng vật liệu vỏ có hệ số giãn nở nhiệt tương thích để tránh tổn thất do tải trước.
• Niêm phong môi trường: trong dusty or wet environments, consider adding protective boots or specifying the bearing with a corrosion-resistant coating. The SIZJ12 itself does not include seals, so external sealing may be necessary.
• Yêu cầu về độ lệch: các SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Xác minh thông qua tính toán

Để minh họa quá trình lựa chọn, hãy xem xét một liên kết thiết bị xây dựng có tải trọng hướng tâm cực đại là 22 kN và thành phần tải trọng trục là 6 kN. Sử dụng hệ số tải trọng đối với ổ trượt cầu (X=1, Y=2,5 đối với thép trên thép), tải trọng động tương đương P = 1·22 2,5·6 = 37 kN. Giá trị này vượt quá định mức động 28 kN, cho thấy rằng cần phải có ổ trục lớn hơn hoặc giảm tải trọng trục. Điều này chứng tỏ tầm quan trọng của việc phân tích tải chính xác trong việc ngăn ngừa hư hỏng sớm.

Phân tích so sánh: SIZJ12 so với các đầu thanh dòng inch khác

Mặc dù SIZJ12 là ổ trục hiệu suất cao, nhưng sẽ rất hữu ích khi hiểu nó so với các đầu thanh thông thường khác thuộc dòng inch, đặc biệt là về khả năng chịu tải và kích thước ren. Bảng dưới đây cung cấp một cái nhìn tổng quan so sánh trong cùng một họ.

Sự so sánh này nhấn mạnh rằng SIZJ12 chiếm vị trí cân bằng trong dòng inch, cung cấp định mức tải động 28 kN, cao hơn đáng kể so với SIZJ10 nhỏ hơn trong khi lại nhỏ gọn hơn SIZJ14. Điều này làm cho nó trở thành lựa chọn tối ưu cho các ứng dụng trong đó hạn chế về không gian ngăn cản việc sử dụng ổ trục lớn hơn nhưng yêu cầu về tải trọng lại vượt quá khả năng của các giải pháp thay thế nhỏ hơn.

Tối ưu hóa tuổi thọ bảo trì và dịch vụ

Để có được tuổi thọ sử dụng tối đa từ SIZJ12, cần phải có chiến lược bảo trì chủ động. Thiết kế thép trên thép tuy chắc chắn nhưng vẫn được hưởng lợi từ việc kiểm tra và bôi trơn lại thường xuyên.

Khoảng thời gian bôi trơn

Đối với các ứng dụng công nghiệp điển hình hoạt động ở mức tải và tốc độ vừa phải, nên bôi trơn lại sau mỗi 100 đến 200 giờ hoạt động. Đối với máy xây dựng hạng nặng chịu tải va đập và mảnh vụn cao, khoảng thời gian này có thể giảm xuống còn 40–50 giờ. Ổ trục bao gồm một khớp nối bằng mỡ để dễ dàng tái bôi trơn và nên sử dụng mỡ EP (áp suất cực cao) chất lượng cao với độ nhớt dầu gốc ISO VG 150–220 cho hầu hết các ứng dụng.

Giám sát hao mòn

Giám sát khe hở xuyên tâm là phương pháp hiệu quả nhất để đánh giá tình trạng của ổ trượt hình cầu bằng thép trên thép. Khi ổ trục mòn, khe hở tăng dần. Khi độ hở xuyên tâm vượt quá 0,15 mm (gấp khoảng 2–3 lần độ hở ban đầu là 0,05–0,08 mm), ổ trục phải được thay thế để tránh mất độ chính xác và tăng tải trọng va đập lên các bộ phận lân cận. Tiến trình hao mòn có thể đo lường được này cho phép bảo trì theo kế hoạch, giảm thời gian ngừng hoạt động ngoài dự kiến.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Ký hiệu "SIZJ12" có ý nghĩa gì về loại và kích thước vòng bi?

các "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Câu hỏi 2: SIZJ12 có thể được sử dụng trong môi trường dưới nước hoặc có tính ăn mòn cao không?

Không, SIZJ12 tiêu chuẩn được làm bằng thép cacbon và không chống ăn mòn. Đối với môi trường hàng hải hoặc hóa chất, phải chỉ định các biến thể bằng thép không gỉ hoặc phủ chống ăn mòn. Ngoài ra, có thể sử dụng đệm kín bên ngoài hoặc ủng bảo vệ để bảo vệ ổ trục khỏi độ ẩm, nhưng giải pháp ưu tiên là chọn ổ trục có vật liệu chống ăn mòn ngay từ đầu.

Câu 3: Sự khác biệt giữa SIZJ12 và SILZJ12 là gì?

các primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Câu hỏi 4: SIZJ12 xử lý tải va đập thường gặp trong máy xây dựng như thế nào?

các SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Câu 5: SIZJ12 có phù hợp với các ứng dụng quay tốc độ cao không?

Không, vòng bi đầu thanh được thiết kế chủ yếu cho các chuyển động dao động hoặc nghiêng, không phải để quay liên tục. Tốc độ trượt trong ổ trượt hình cầu thường được giữ ở mức dưới 2 m/s. Đối với các ứng dụng quay tốc độ cao, ổ trục con lăn thông thường sẽ phù hợp hơn.

Câu hỏi 6: Nên bôi trơn loại nào cho SIZJ12 ở nhiệt độ cao?

Đối với nhiệt độ lên tới 120°C, mỡ EP gốc lithium tiêu chuẩn có thể được chấp nhận. Đối với nhiệt độ từ 120°C đến 200°C, nên dùng mỡ tổng hợp có chất làm đặc polyurea hoặc PTFE và dầu gốc có độ nhớt cao. Trên 200°C, chất bôi trơn rắn như MoS2 hoặc than chì nên được bôi trực tiếp lên bề mặt trượt.
