Hướng dẫn lựa chọn vòng bi đầu thanh SIZJ12: Tại sao nó vượt trội trong các ứng dụng đòi hỏi khắt khe

Giới thiệu: Nền tảng kỹ thuật của hệ thống khớp nối

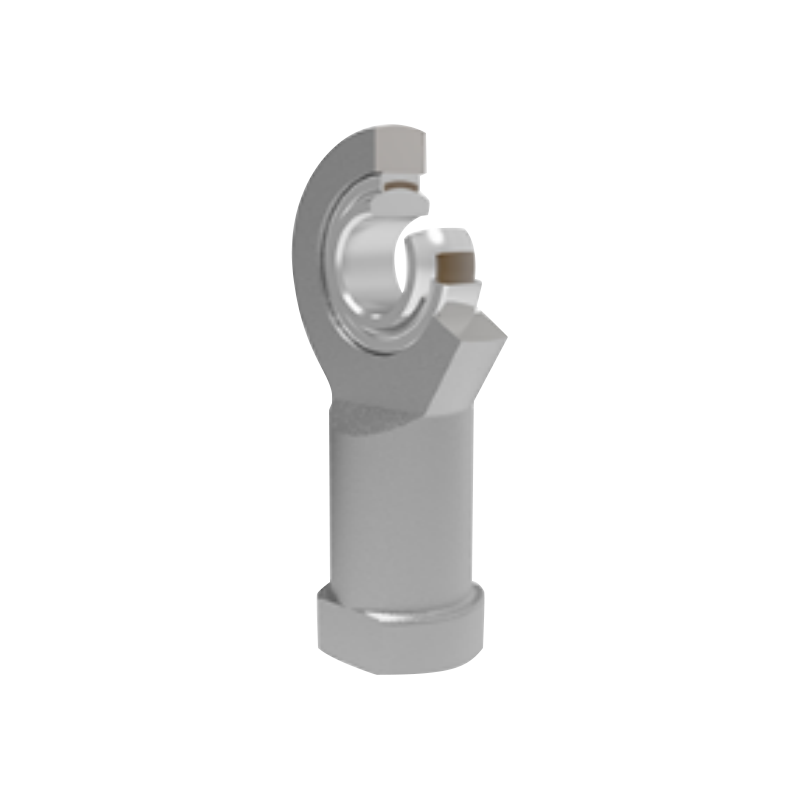

Trong thiết kế cơ khí, rất ít bộ phận tưởng chừng đơn giản nhưng lại cực kỳ quan trọng như ổ đỡ đầu thanh truyền. các Vòng bi SIZJ12 thể hiện sự phát triển tinh tế của khái niệm ổ trượt cầu, được thiết kế nhằm mục đích quản lý tải trọng tĩnh cao, điều chỉnh độ lệch góc và chịu được sự khắc nghiệt của môi trường công nghiệp. Ký hiệu của nó, SIZJ12, mã hóa tiêu chuẩn ren và chiều cụ thể phù hợp với ren cái 1/2-20 UNF, khiến nó trở thành giải pháp bổ sung cho nhiều thiết kế liên kết hiện có đồng thời cung cấp các nâng cấp hiệu suất so với các lựa chọn thay thế chung.

Hướng dẫn này vượt ra ngoài các thông số kỹ thuật trong danh mục để khám phá cơ sở kỹ thuật đằng sau việc lựa chọn SIZJ12. Chúng tôi phân tích khả năng chịu tải tĩnh 28 kN của nó, tác động của tiếp xúc trượt thép trên thép và những cân nhắc thực tế giúp phân biệt nó với các biến thể như SILZJ12 có ren bên trái. Đối với các kỹ sư thiết kế và chuyên gia bảo trì, việc hiểu rõ những sắc thái này là điều cần thiết để tối ưu hóa tuổi thọ sử dụng và độ tin cậy của hệ thống trong các ứng dụng từ liên kết thiết bị xây dựng đến cánh tay tự động hóa chu trình cao.

Thông số kỹ thuật cốt lõi: Giải mã kích thước vòng bi SIZJ12 và xếp hạng tải trọng

SIZJ12 là đầu thanh có kích thước theo hệ mét với cỡ ren hệ Anh, một lựa chọn thiết kế kết hợp thường xuất hiện trong các máy móc có nguồn gốc toàn cầu. Bảng dưới đây tóm tắt các thuộc tính vật lý và hiệu suất chính của nó, tạo thành cơ sở cho mọi quy trình lựa chọn kỹ thuật. Các thông số kỹ thuật này ảnh hưởng trực tiếp đến sự phù hợp của ổ trục đối với các đường dẫn tải cụ thể, các ràng buộc về đường bao và khoảng thời gian bảo trì.

Xếp hạng tải tĩnh 28 kN đặc biệt đáng chú ý đối với các ứng dụng đòi hỏi khắt khe. Con số này không chỉ đơn thuần là giá trị tối đa về mặt lý thuyết mà còn là giá trị được xác nhận cho thấy ổ trục có thể chịu tải ổn định, không quay mà không bị biến dạng vĩnh viễn trên đường lăn hoặc quả bóng. Trong máy xây dựng, nơi các liên kết gầu và chân ổn định chịu tải trọng cao nhất trong quá trình giữ tĩnh, giới hạn này trở thành điểm khác biệt về độ tin cậy. Tiếp điểm trượt bằng thép trên thép, kết hợp với thân được phủ phốt phát và quả bóng mạ crom, đảm bảo rằng SIZJ12 vẫn có thể sử dụng được ngay cả trong môi trường bụi bặm hoặc ăn mòn nhẹ, miễn là duy trì bôi trơn thường xuyên.

Thiết kế tập trung vào ứng dụng: Tại sao SIZJ12 lại vượt trội

Hiệu suất của Vòng bi SIZJ12 trong các ứng dụng đòi hỏi khắt khe bắt nguồn từ sự kết hợp giữa lựa chọn vật liệu, dung sai hình học và các đặc tính bên trong của vòng bi cầu. Không giống như các vòng bi con lăn yêu cầu căn chỉnh chính xác để tránh hiện tượng dăm, vòng trong hình cầu và quả cầu của SIZJ12 điều chỉnh độ lệch góc, giảm nhu cầu về cấu trúc lắp đặt cực kỳ chính xác. Dung sai này giúp đơn giản hóa việc lắp ráp và giảm chi phí sản xuất, một lợi thế đáng kể trong thiết bị sản xuất quy mô lớn.

Hơn nữa, ren cái 1/2-20 UNF đảm bảo khả năng tương thích với nhiều loại đầu thanh tiêu chuẩn và mối liên kết điều chỉnh. Bước tiến nhỏ của nó cho phép điều chỉnh độ dài chính xác, rất quan trọng trong máy móc tự động hóa và đóng gói, nơi độ chính xác về vị trí ảnh hưởng trực tiếp đến thời gian chu kỳ và chất lượng sản phẩm. trong mang cho ngành công nghiệp bao bì , nơi mà chuyển động không liên tục ở tốc độ cao và độ sạch là mối quan tâm, thì kết cấu chắc chắn và khả năng tái bôi trơn dễ dàng của SIZJ12 giúp duy trì thời gian hoạt động và giảm việc bảo trì đột xuất.

• Máy xây dựng: Tay máy xúc, liên kết máy ủi, giá đỡ cần cẩu – nơi có tải trọng va đập và bụi chiếm ưu thế.
• Công nghiệp bao bì: Máy đóng dấu khuôn, máy dựng thùng carton, máy chuyển hướng băng tải – nơi tốc độ và độ chính xác là tối quan trọng.
• Thiết bị tự động hóa: Cánh tay robot, bộ phận gắp và đặt, kết nối bộ truyền động tuyến tính – nơi vốn có độ lệch và tải theo chu kỳ.

Phân tích so sánh: Chủ đề tay trái SIZJ12 và SILZJ12

Một vấn đề nan giải trong lựa chọn phổ biến liên quan đến việc lựa chọn giữa SIZJ12 và đối tác có ren bên trái của nó, SILZJ12. Mặc dù cả hai vòng bi đều có chung các thông số kỹ thuật về lỗ khoan, đường kính ngoài, chiều rộng và mức tải trọng, hướng ren quyết định ứng dụng của chúng trong các cụm liên kết chốt xoay hoặc kéo đẩy. Bảng dưới đây nêu bật những khác biệt quan trọng để hướng dẫn lựa chọn.

Khi thiết kế liên kết với các ren đối diện, sự kết hợp giữa SIZJ12 và SILZJ12 cho phép điều chỉnh độ dài tinh tế bằng cách xoay thanh kết nối. Điều này đặc biệt hữu ích trong hệ thống căng máy đóng gói và liên kết lái thiết bị nông nghiệp. Việc lựa chọn cuối cùng phụ thuộc vào cách bố trí cơ học và hướng mô-men xoắn được áp dụng trong quá trình điều chỉnh; tuy nhiên, cả hai vòng bi đều có hiệu suất tải giống nhau, đảm bảo rằng tính linh hoạt trong thiết kế không ảnh hưởng đến độ bền cơ học.

Hiệu suất trong điều kiện khắc nghiệt: Nhiệt độ cao và môi trường khắc nghiệt

Một trong những câu hỏi thường gặp nhất liên quan đến SIZJ12 liên quan đến tính phù hợp của nó đối với ổ đỡ đầu thanh cho các ứng dụng nhiệt độ cao . Mặc dù kết cấu thép trên thép tiêu chuẩn mang lại lợi thế rõ ràng so với các vòng bi lót polymer ở ​​nhiệt độ cao (thường lên tới 150°C liên tục, với đỉnh điểm lên tới 200°C trong thời gian ngắn), việc bôi trơn thích hợp là yếu tố quan trọng. Thân bằng thép carbon cơ bản và bi thép cứng duy trì các đặc tính cơ học của chúng trong phạm vi nhiệt độ này, trong khi các lớp lót PTFE sẽ bắt đầu xuống cấp.

Trong thực tế, SIZJ12 đã được triển khai trong các lò công nghiệp, các liên kết của nhà máy nhựa đường và thanh điều khiển gắn động cơ, nơi nhiệt độ môi trường thường xuyên vượt quá 100°C. Người dùng báo cáo rằng với mỡ bôi trơn ở nhiệt độ cao (chẳng hạn như mỡ gốc perfluoropolyether hoặc hydrocacbon tổng hợp), ổ trục vẫn duy trì được đặc tính mài mòn và khả năng chịu tải. Tuy nhiên, việc tái bôi trơn thường xuyên là không thể thương lượng, vì sự giãn nở của các bộ phận thép ở nhiệt độ cao có thể làm giảm độ hở bên trong, có khả năng dẫn đến tăng ma sát nếu bôi trơn không đủ.

Thực hành tốt nhất về cài đặt và bảo trì

Việc lắp đặt đúng cách là nền tảng để phát huy hết tiềm năng hoạt động của ổ trục SIZJ12. Danh sách kiểm tra sau đây phác thảo các bước quan trọng để tránh những lỗi thường gặp, đặc biệt là trong môi trường có độ rung cao liên quan đến ổ trục cuối thanh tự động hóa và ứng dụng thiết bị xây dựng.

• Chuẩn bị chủ đề: Làm sạch kỹ các ren 1/2-20 UNF và sử dụng khóa ren có độ bền trung bình nếu liên kết bị rung. Đảm bảo thanh ghép có phần vát để tránh hiện tượng ren chéo.
• Kiểm tra căn chỉnh: Mặc dù SIZJ12 có thể điều chỉnh độ lệch ±8° nhưng không vượt quá góc này trong điều kiện tĩnh hoặc động để tránh tải cạnh và mài mòn sớm.
• Bôi trơn: Trước khi lắp đặt, bơm mỡ EP (áp suất cực cao) chất lượng cao qua khớp nối mỡ. Xoay quả bóng để phân phối đều chất bôi trơn trên các bề mặt trượt.
• Ứng dụng mô-men xoắn: Khi siết chặt đai ốc kẹt, không vặn quá lực. Sử dụng cờ lê lực để áp dụng giá trị khuyến nghị của nhà sản xuất (thường là 12–15 N·m cho ren 1/2-20 UNF) để tránh bị tuột ren hoặc biến dạng vỏ ổ trục.

Khoảng thời gian bảo trì nên được điều chỉnh dựa trên chu kỳ hoạt động. Để hoạt động liên tục trong môi trường bụi bặm hoặc độ ẩm cao, nên bôi trơn lại hàng tuần. Việc theo dõi chuyển động của ổ trục để phát hiện độ nhám hoặc độ ma sát tăng lên có thể báo hiệu sự bắt đầu bị mòn, cho phép chủ động thay thế trước khi xảy ra hỏng hóc nghiêm trọng.

Câu hỏi thường gặp (FAQ)

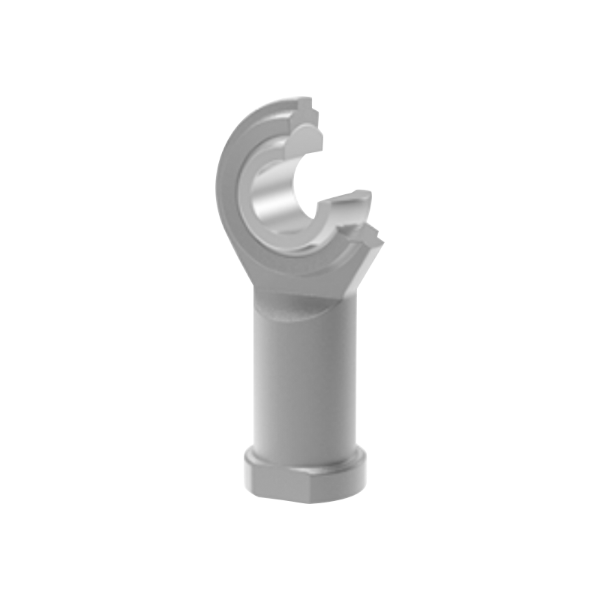

Tổng quan trực quan: Đường dẫn tải và kết cấu vòng bi SIZJ12

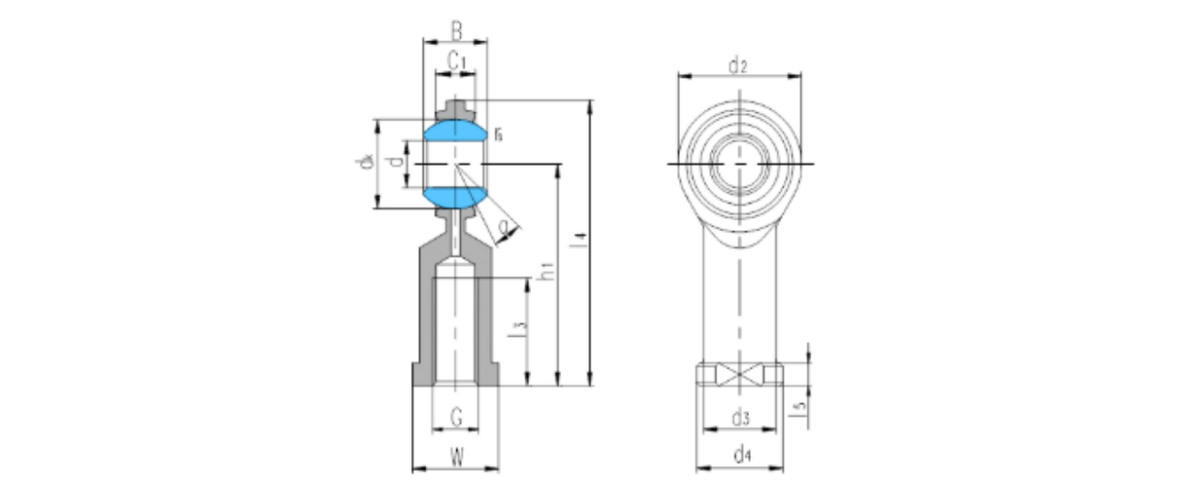

Hình minh họa SVG sau đây cung cấp hình ảnh mặt cắt ngang của ổ trục đầu thanh SIZJ12, làm nổi bật các bộ phận chính của nó và đường truyền tải qua giao diện hình cầu. Thiết kế này nhấn mạnh vùng tiếp xúc thép trên thép chắc chắn và cấu hình ren cái tích hợp với các liên kết tiêu chuẩn.
