Vòng bi lăn chéo chính xác RB

Trang chủ / mang / Vòng bi lăn chéo / Vòng bi lăn chéo chính xác RB

Vòng bi lăn chéo chính xác RB

Vòng bi chéo loại RB (vòng trong tích hợp, vòng ngoài tách đôi) sử dụng thiết kế kết cấu đặc biệt bao gồm hai bộ con lăn chéo, mỗi bộ lệch nhau 90 độ. Cấu trúc này mang lại cho loại ổ trục RB độ cứng và khả năng chịu tải cao khi chịu mô men hướng tâm, hướng trục và nghiêng. Đồng thời, việc bố trí chéo các con lăn giúp tận dụng hiệu quả không gian bên trong của ổ trục, khiến ổ trục loại RB có kích thước nhỏ gọn hơn.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：Vòng bi chính xác tốc độ cao YRTS TIẾP THEO：Vòng bi lăn hình trụ chéo RE
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Tính năng mang:
1. Độ chính xác cao: Độ chính xác có thể đạt đến cấp độ P4 và P2;
2. Độ cứng cao: Dòng vòng bi này đều có tải trước;
3. Khả năng chịu tải cao: Có thể chịu được tải trọng trục, tải hướng tâm và tải lật;
4. Kích thước nhỏ gọn: Kích thước nhỏ của vòng bi giúp tiết kiệm không gian trong máy chủ.

Ưu điểm của Vòng bi lăn chéo chính xác RB so với vòng bi truyền thống:
1. Các khía cạnh kết cấu: Cấu trúc của vòng bi chéo chính xác RB đơn giản hơn nhiều so với vòng bi truyền thống. Thông qua nhiều hàng con lăn hình trụ, có thể đạt được khả năng chịu tải hướng trục và hướng tâm đáng kể cũng như mô men lật, dẫn đến kết cấu đơn giản hơn nhiều.
Vòng bi truyền thống yêu cầu nhiều bộ được sắp xếp tuần tự để đạt được hiệu quả tương tự, giúp đơn giản hóa đáng kể việc thiết kế và lắp ráp. Cấu trúc vòng bi xoay kết hợp con lăn ba hàng và cấu trúc mương một hàng của vòng bi lăn chéo yêu cầu không gian ít hơn đáng kể và dễ lắp ráp hơn nhiều so với vòng bi truyền thống.
2. Cài đặt: Vòng bi chéo dòng RU, XU và XSU cũng có các lỗ lắp, giúp đạt được hiệu suất và lắp đặt tương đương.
3. Bảo trì: Vòng bi lăn chéo được thiết kế có lỗ và rãnh bôi trơn, tạo điều kiện thuận lợi cho việc bôi trơn. Họ sử dụng mỡ cấp hàng không, giảm nhu cầu thay mỡ thường xuyên và đảm bảo độ ổn định và tuổi thọ của vòng bi.

Ứng dụng:
Vòng bi loại RB được sử dụng rộng rãi trong máy công cụ, máy móc công nghiệp, robot và thiết bị tự động hóa. Chúng có thể chịu được tốc độ quay cao và tải trọng phức tạp trong khi vẫn duy trì độ chính xác và độ cứng cao. Do đó, vòng bi loại RB đặc biệt thích hợp cho các thiết bị yêu cầu độ ổn định và định vị chính xác cao, chẳng hạn như bàn làm việc và cơ cấu khớp nối.

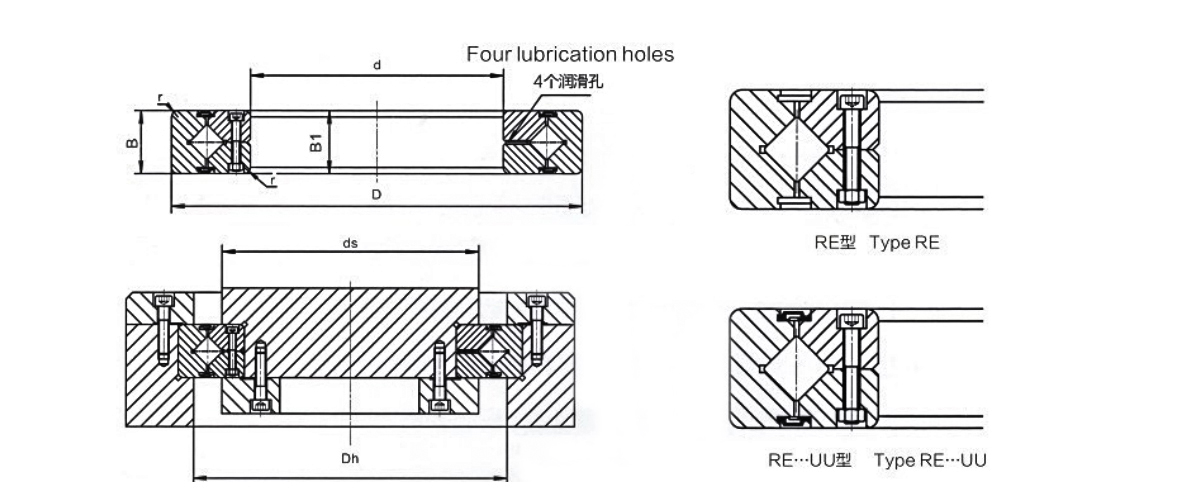

Loại ổ trục Kích thước Kích thước vai Xếp hạng tải cơ bản (radial) cân nặng
Đường kính trong Đường kính ngoài Đường kính sân lăn Chiều cao vát mép Cr Cor
d D dpw B B1 rmin ds Dh KN KN kg
RB 2008 20 36 27 8 0.5 23.5 30.5 3.23 3.1 0.04
RB 2508 25 41 32 8 0.5 28.5 35.5 3.63 3.83 0.05
RB 3010 30 55 41.5 10 0.6 37 47 7.35 8.36 0.12
RB 3510 35 60 46.5 10 0.6 41 51.5 7.64 9.12 0.13
RB4010 40 65 51.5 10 0.6 47.5 57.5 8.33 10.6 0.16
RB 4510 45 70 56.5 10 0.6 51 61.5 8.62 11.3 0.17
RB 5013 50 80 64 13 0.6 57.4 72 16.7 20.9 0.27
RB 6013 60 90 74 13 0.6 68 82 18 24.3 0.3
RB7013 70 100 84 13 0.6 78 92 19.4 27.7 0.35
RB 8016 80 120 98 16 0.6 91 111 30.1 42.1 0.7
RB 9016 90 130 108 16 1 98 118 31.4 45.3 0.75
RB 10016 100 140 119.3 16 1 109 129 31.7 48.6 0.83
RB 10020 100 150 123 20 1 113 133 33.1 50.9 1.45
RB 11012 110 135 121.8 12 0.6 117 127 12.5 24.1 0.4
RB 11015 110 145 126.5 15 0.6 122 136 23.7 41.5 0.75
RB11020 110 160 133 20 1 120 143 34 54 1.56
RB 12016 120 150 134.2 16 0.6 127 141 24.2 43.2 0.72
RB 12025 120 180 148.7 25 1.5 133 164 66.9 100 2.62
RB 13015 130 160 144.5 15 0.6 137 152 25 46.7 0.72
RB 13025 130 190 158 25 1.5 143 174 69.5 107 2.82

Loại ổ trục Kích thước Kích thước vai Tải cơ bản   xếp hạng xuyên tâm cân nặng
Đường kính Irmer Đường kính ngoài Đường kính sân lăn Chiều cao vát mép Cr Cor
d D dpw B B1 Rmin ds Dh KN KN kg
RE 14016 140 175 160 16 1 147 162 25.9 50.1 1
RE 14025 140 200 172 25 1.5 154 185 74.8 121 2.96
RE 15013 150 180 166 13 0.6 158 172 27 53.5 0.68
RE 15025 150 210 182 25 1.5 164 194 76.8 128 3.16
RE 15030 150 230 192 30 1.5 173 210 100 156 5.3
RE 16025 160 220 192 25 1.5 173 204 81.7 135 3.14
RE 17020 170 220 196.1 20 1.5 184 198 29 62.1 2.21
RE 18025 180 240 210 25 1.5 195 225 84 143 3.44
RE 19025 190 240 219 25 1 202 222 41.7 82.9 2.99
RE 20025 200 260 230 25 2 215 245 84.2 157 4
LẠI 20030 200 280 240 30 2 221 258 114 200 6.7
RE 20035 200 295 247.7 35 2 225 270 151 252 9.6
RE 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RE 24025 240 300 272.5 25 2.5 256 281 68.3 145 4.5
RE 25025 250 310 280.9 25 2.5 268 293 69.3 150 5
RE 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RE 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RE 30025 300 360 332 25 2.5 319 344 75.5 178 5.9
RE 30035 300 395 345 35 2.5 322 368 183 367 13.4
LẠI 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RE 35020 350 400 376.6 20 2.5 363 383 54.1 143 3.9
RE 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
LẠI 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RE 45025 450 500 476.6 25 1 464 484 61.7 182 6.6
RE 50025 500 550 526.6 25 1 514 534 65.5 201 7.3
LẠI 50040 500 600 548.8 40 2.5 526 572 239 607 26
LẠI 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RE60040 600 700 650 40 3 627 673 264 721 29
