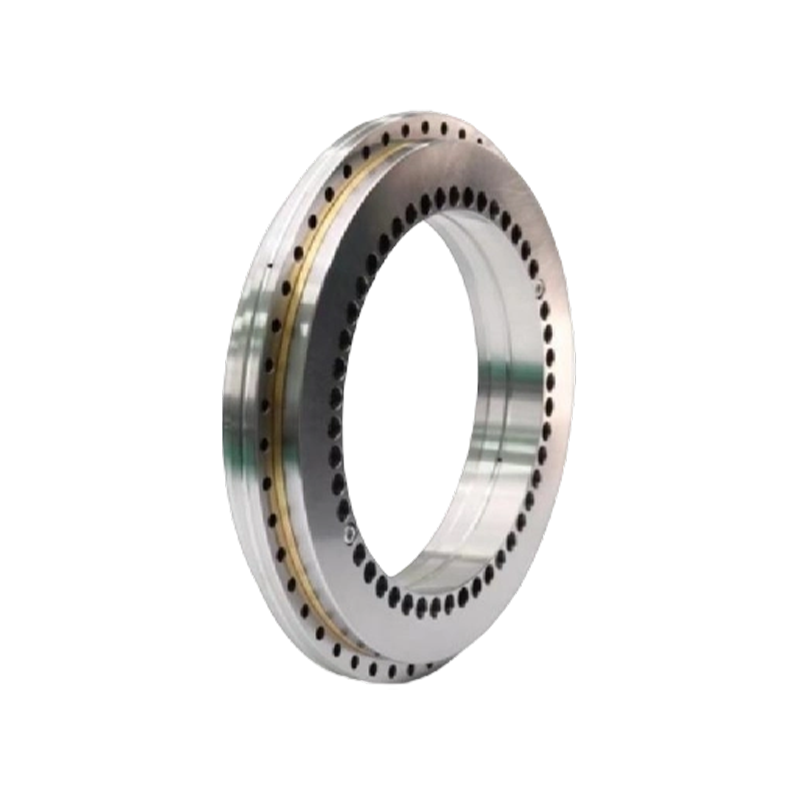

Vòng bi bàn xoay chính xác YRT

Vòng bi bàn xoay chính xác YRT bao gồm vòng vỏ lực đẩy/hướng tâm, vòng trục lực đẩy/hướng tâm, vòng đệm lực đẩy, hai cụm lồng con lăn kim và một bộ con lăn hình trụ hướng tâm. Vòng vỏ và vòng trục có các lỗ vít lắp phân bố đều. Loại ổ trục này có khả năng chịu tải hướng trục và hướng tâm cao, độ cứng cao và độ chính xác rất cao.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：No previous product TIẾP THEO：Vòng bi đo góc YRTM
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Các tính năng của Vòng bi bàn quay YRT:
1. Vòng bi kết hợp:
Vòng bi YRT là vòng bi kết hợp, tích hợp các chức năng của vòng bi hướng tâm và lực đẩy. Chúng có thể đồng thời chịu được tải trọng hướng tâm và hướng trục từ các hướng khác nhau và cũng có thể chịu được mô-men xoắn.
2. Độ chính xác cao:
Vòng bi YRT thường có độ chính xác rất cao, cho phép xoay và định vị chính xác.
3. Độ cứng:
Vòng bi YRT có độ cứng cao, duy trì độ ổn định trong điều kiện tải trọng cao. Các ứng dụng yêu cầu khối lượng công việc nặng đảm bảo độ tin cậy chịu tải cao.
4. Công suất mô-men xoắn cao:
Vòng bi YRT được thiết kế để chịu tải mô-men xoắn cao, rất quan trọng đối với các ứng dụng yêu cầu quay và truyền mô-men xoắn cao.
5. Dễ dàng cài đặt và bảo trì:
Vòng bi YRT thường có cấu trúc đơn giản, tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì. Điều này góp phần mang lại độ tin cậy lâu dài.

Lĩnh vực ứng dụng:
Vòng bi YRT được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm cánh tay robot công nghiệp, máy công cụ, thiết bị in, thiết bị y tế và thiết bị hàng không vũ trụ. Tính linh hoạt và hiệu suất cao khiến chúng trở thành lựa chọn ưu tiên cho nhiều ứng dụng kỹ thuật.

Thận trọng khi sử dụng Vòng bi bàn xoay YRT:
1. Giữ vòng bi và môi trường xung quanh sạch sẽ
Ngay cả những hạt bụi cực nhỏ cũng có thể tác động tiêu cực đến vòng bi.
2. Sử dụng cẩn thận
Tác động mạnh trong quá trình sử dụng có thể gây trầy xước, lõm dẫn đến tai nạn.
3. Sử dụng các công cụ phù hợp
Tránh thay thế các công cụ hiện có; chỉ sử dụng các công cụ thích hợp.
4. Chú ý đến hiện tượng ăn mòn ổ trục
Mồ hôi trên tay có thể gây rỉ sét trong quá trình thao tác, vì vậy hãy nhớ sử dụng tay sạch và đeo găng tay nếu có thể.

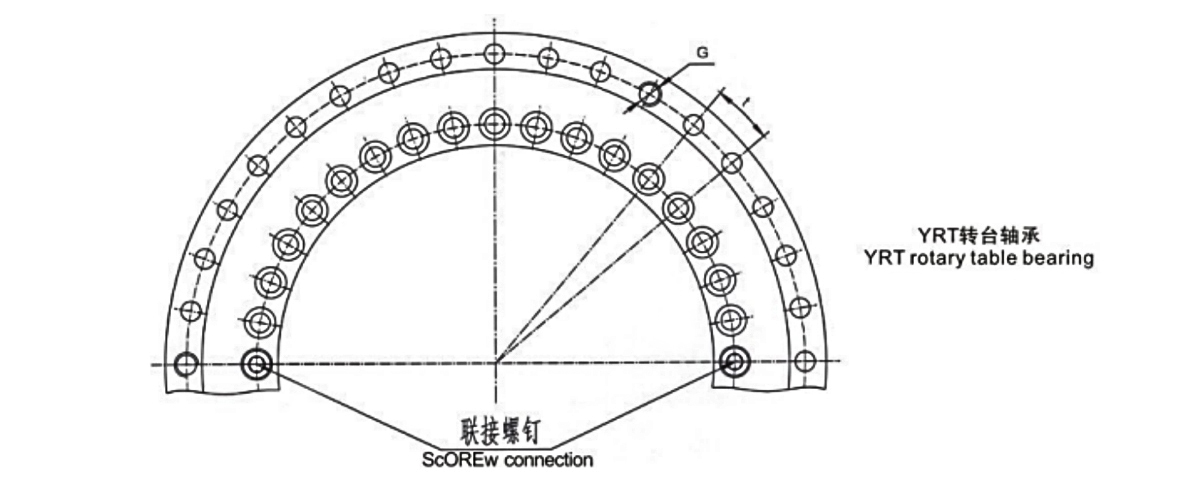

Vít
kết nối
SỐ LƯỢNG 		Kết nối
lỗ vít 		Cao độ
t 		Thắt chặt
mô-men xoắn
của vít 		Tải định mức cơ bản Tốc độ giới hạn Mã sát
khoảnh khắc 		cân nặng Loại ổ trục
trục xuyên tâm
năng động Tĩnh năng động Tĩnh
Ma Ca coa Cr Cor Bôi trơn bằng mỡ
G SỐ LƯỢNG SỐ LƯỢNGXt Nm KN r/phút Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 100 YRT
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

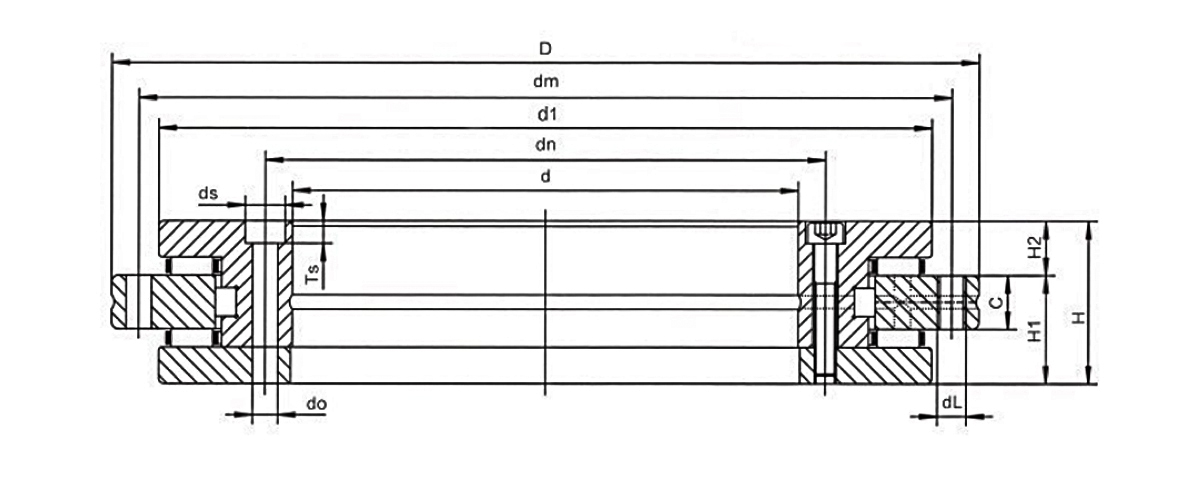

Loại ổ trục Kích thước tổng thể Các lỗ cố định
d D H H1 H2 C d1 dn dm Vòng trong Vòng ngoài
Đơn vị: mm làm ds Ts SỐ LƯỢNG dL SỐ LƯỢNG
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
100 YRT 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
