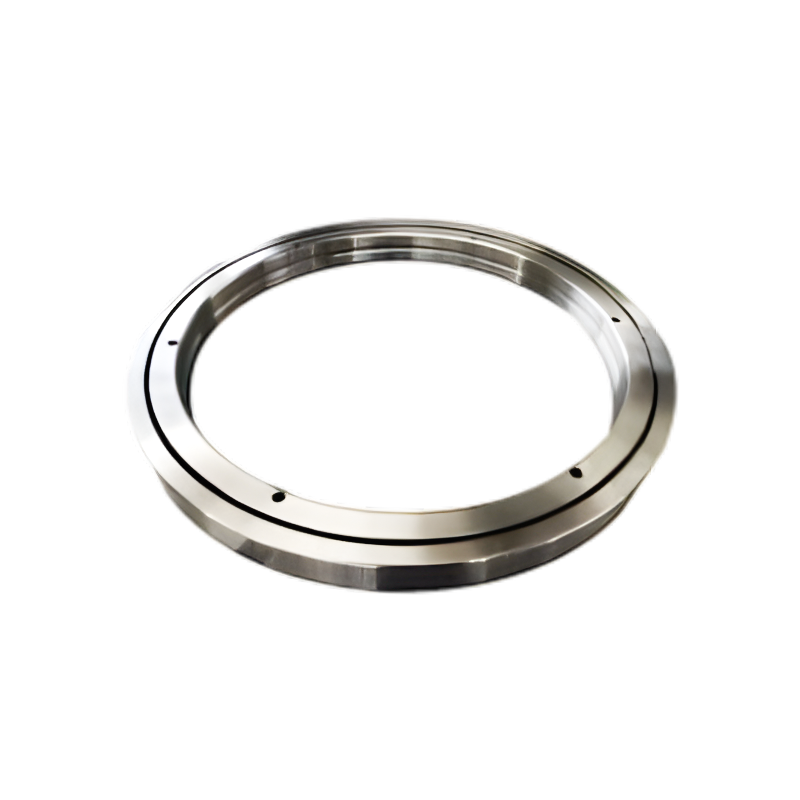

Vòng bi lăn hình trụ chéo RE

Vòng bi chéo loại RE là vòng bi tang trống có vòng trong, vòng ngoài một mảnh. Chúng là loại ổ trục có cấu trúc vòng ngoài quay. Kích thước chính của vòng bi chéo loại RE giống với kích thước của vòng bi lăn chéo loại RB. Chúng phù hợp nhất cho các ứng dụng yêu cầu độ chính xác quay vòng ngoài cao. Vòng bi lăn chéo loại RE có tính năng tải trước được tối ưu hóa, độ cứng cao và độ chính xác quay con lăn dẫn hướng cao. Chúng phù hợp cho các ứng dụng đòi hỏi độ chính xác quay vòng ngoài cao. Thiết kế có thành mỏng, nhỏ gọn góp phần tạo nên thiết kế nhẹ của các cấu trúc liên quan và cấu trúc vòng ngoài tích hợp phù hợp hơn cho các ứng dụng yêu cầu độ chính xác quay của vòng ngoài cao, đạt được độ chính xác quay ổn định ở mức μm.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：Vòng bi lăn chéo chính xác RB TIẾP THEO：Vòng bi lăn chéo dòng RU
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Tính năng ổ trục
1. Độ chính xác cao: Độ chính xác có thể đạt đến cấp độ P4 và P2;
2. Độ cứng cao: Tất cả các vòng bi trong dòng sản phẩm này đều được tải trước;
3. Khả năng chịu tải cao: Có thể chịu được tải trọng trục, tải hướng tâm và tải lật.
4. Kích thước nhỏ gọn: Kích thước nhỏ gọn của vòng bi giúp tiết kiệm không gian trong máy chủ.
6. Khả năng tốc độ quay cao
7. Giảm chiều dài trục và chi phí gia công; những thay đổi hạn chế về hình học do sự giãn nở nhiệt.
8. Bộ tách nylon dẫn đến mô men quán tính thấp, mô-men xoắn khởi động thấp và dễ dàng kiểm soát chỉ số góc.
9. Tải trước được tối ưu hóa, độ cứng cao và độ chính xác cao trong việc dẫn hướng chuyển động của con lăn.
10. Thép được cacbon hóa có khả năng chống va đập và chống mài mòn bề mặt tuyệt vời.
11. Đơn giản nhưng bôi trơn tốt.

Câu hỏi thường gặp:
Vòng trong hoặc vòng ngoài tách rời, sau khi được cố định bằng bu lông và đai ốc, không thể tách rời và có thể lắp trực tiếp vào vỏ ổ trục. Tuy nhiên, việc lắp ráp khối đệm bên trong không chính xác sẽ ảnh hưởng đáng kể đến hiệu suất quay và ứng suất lên các con lăn; do đó, vui lòng không tự ý tháo rời vòng bi.
1. Mối nối giữa vòng trong và vòng ngoài đôi khi có thể hơi lệch. Trước khi lắp vào vỏ ổ trục, hãy nới lỏng các bu lông đang giữ vòng trong hoặc vòng ngoài và sửa chúng bằng búa nhựa trước khi lắp.
2. Không tác dụng ngoại lực lên các bu lông kết nối trong quá trình lắp đặt hoặc tháo rời. 3. Vui lòng chú ý đến dung sai kích thước của các bộ phận được lắp đặt để đảm bảo rằng mặt bích kẹp bên có thể kẹp chắc chắn vòng trong hoặc vòng ngoài từ bên cạnh.

Ứng dụng:
Được sử dụng rộng rãi trong bàn quay chính xác, khớp quay cánh tay robot, thiết bị y tế, dụng cụ đo lường, v.v.

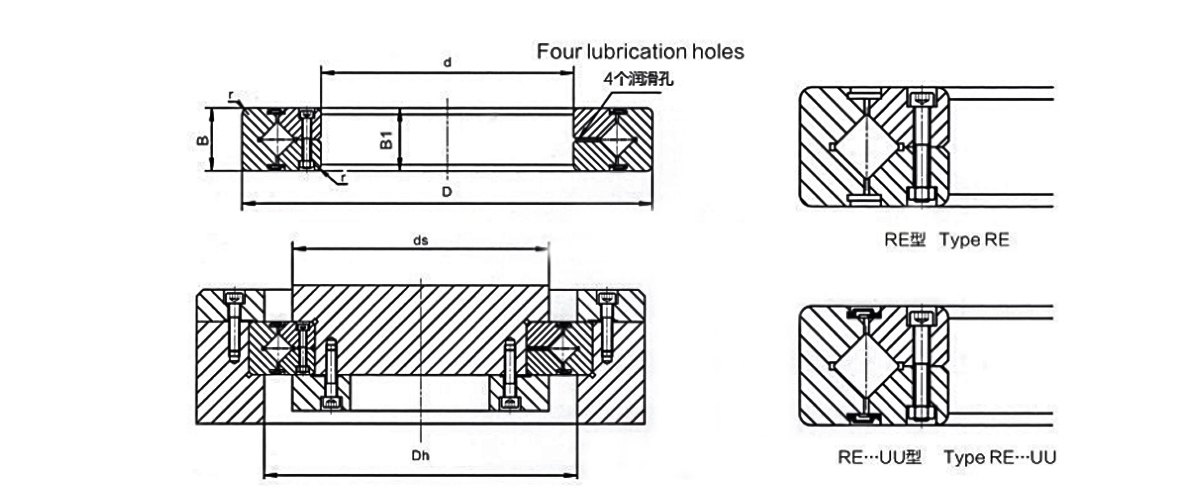

Loại ổ trục Kích thước Kích thước vai Xếp hạng tải cơ bản (radial) cân nặng
Đường kính trong Đường kính ngoài Đường kính sân lăn Chiều cao vát mép Cr Cor
d D dpw B B1 Rmin ds Dh KN KN kg
LẠI 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Loại ổ trục Kích thước Kích thước vai Tải cơ bản ratng(raniai) cân nặng
Đường kính trong Đường kính ngoài Đường kính sân Aoller Chiều cao vát mép Cr Cor
d D dpw B B1 rmin ds Dh KN KN kg
RB 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
