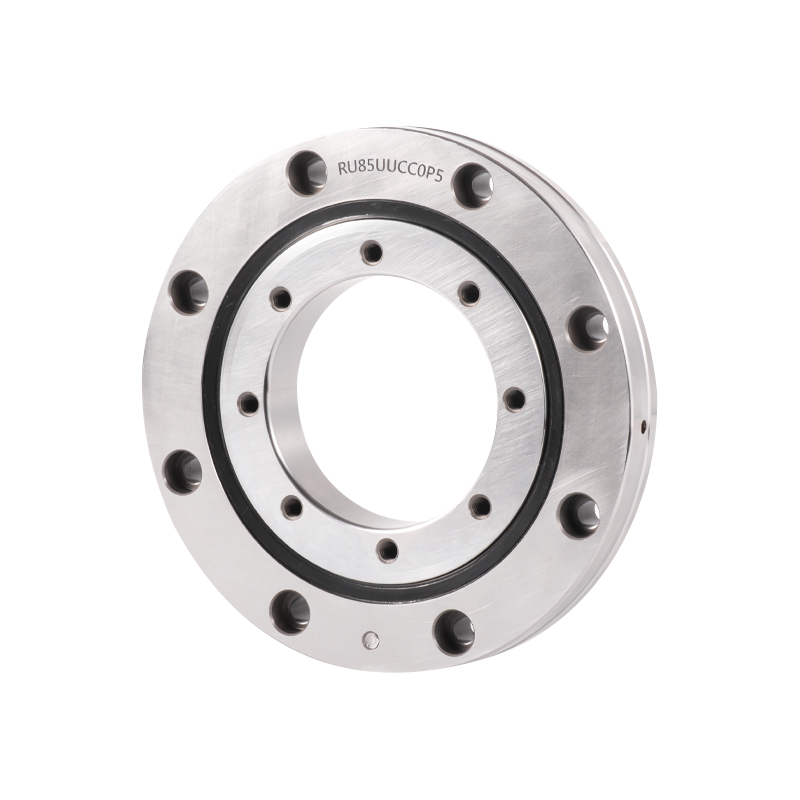

Vòng bi lăn chéo dòng RU

Nguyên tắc kỹ thuật và hiệu suất

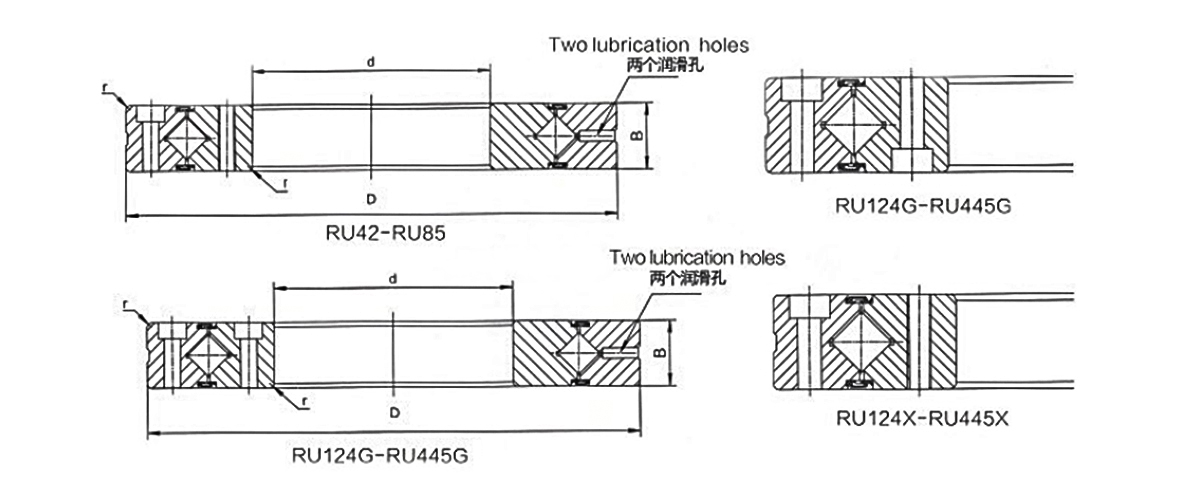

Là một ổ trục chéo có độ chính xác cao, cấu trúc bên trong của nó bao gồm các con lăn hình trụ được bố trí vuông góc với nhau theo các rãnh chữ V 90°, được phân tách bằng các miếng đệm. Thiết kế độc đáo này cho phép nó chịu được đồng thời tải trọng hỗn hợp đa hướng, bao gồm tải trọng hướng tâm, hướng trục và mô-men xoắn.
·Độ cứng và độ nén cao: Kích thước vòng trong và ngoài của ổ trục được thu nhỏ cực kỳ nhỏ, với thiết kế siêu mỏng đạt đến giới hạn vật lý trong khi vẫn duy trì độ cứng đặc biệt cao. Độ chính xác quay đạt mức P5, P4 và P2.
·Mô men xoắn thấp êm ái: Các miếng đệm giữa các con lăn có hiệu quả ngăn chặn độ nghiêng và ma sát lẫn nhau, giảm đáng kể mô-men quay và tránh tiếp xúc một phía hoặc kẹt con lăn có thể xảy ra với các tấm giữ truyền thống.
·Điều chỉnh chính xác: Thiết kế vòng trong (hoặc vòng ngoài) tách rời cho phép điều chỉnh độ hở vòng bi một cách chính xác. Chuyển động quay có độ chính xác cao được duy trì ngay cả khi có tải trước.
·Cài đặt dễ dàng: Vòng chia, con lăn và bộ giữ được lắp ráp sẵn và cố định tại nhà máy để tránh bị tách rời, giúp đơn giản hóa đáng kể việc lắp đặt tại chỗ.
·So sánh hiệu suất: So với các mẫu truyền thống, vòng bi dòng RU với các con lăn được bố trí chéo có thể chịu tải theo mọi hướng chỉ bằng một bộ vòng bi duy nhất, tăng độ cứng lên gấp 3 đến 4 lần.

Ứng dụng điển hình
Dòng vòng bi này được sử dụng rộng rãi trong các thiết bị có yêu cầu cực kỳ cao về độ chính xác, độ cứng và độ tin cậy như:
·Robot công nghiệp: Các khớp quan trọng như thắt lưng và khuỷu tay
·Máy công cụ chính xác: Bàn quay trung tâm gia công, tấm định mức chính xác
·Thiết bị y tế: Thiết bị chụp CT, robot phẫu thuật
·Đo lường và kiểm tra: Dụng cụ đo chính xác, bệ quang học
·Quốc phòng và hàng không vũ trụ: Ăng-ten radar, thiết bị liên lạc vệ tinh
·Sản xuất chất bán dẫn: Thiết bị sản xuất vi mạch, thiết bị xử lý wafer
