Vòng bi lăn chéo mỏng RA

Vòng bi chéo biên dạng mỏng dòng RA có đường kính ngoài và kích thước chiều rộng nhỏ hơn, khiến chúng phù hợp cho các ứng dụng bị giới hạn về không gian. Dòng sản phẩm này có sẵn ở dạng lồng, dải phân cách và các loại bổ sung đầy đủ để phù hợp với nhiều nhu cầu khác nhau.

Liên hệ với chúng tôi

TRƯỚCV：Vòng bi lăn chéo dòng RU TIẾP THEO：Vòng bi chính xác siêu mỏng CRBH

Mô tả
Thông số kỹ thuật
Liên hệ với chúng tôi

Khả năng tải:
Xếp hạng tải động cơ bản (Ca): 234.000 N
Xếp hạng tải tĩnh dọc trục cơ bản (C0a): 690.000 N
Xếp hạng tải động dọc trục cơ bản (Cr): 166.000 N
Xếp hạng tải tĩnh xuyên tâm cơ bản (C0r): 340.000 N

Tính năng mang:
1. Độ chính xác quay tuyệt vời: Khả năng tốc độ cao, có thể chịu được tải trọng hướng trục và hướng tâm lớn.
2. Cài đặt dễ dàng: Tiết kiệm không gian lắp đặt, giảm chiều dài trục và chi phí gia công.
3. Độ giãn nở nhiệt thấp: Thay đổi kích thước tối thiểu, phù hợp cho các ứng dụng có độ chính xác cao.
4. Mô-men xoắn khởi động thấp: Bộ tách nylon làm giảm quán tính quay và tạo điều kiện kiểm soát chỉ số góc.
5. Độ cứng và độ chính xác cao: Tải trước được tối ưu hóa giúp tăng cường độ cứng và độ chính xác khi chạy con lăn.
6. Chống mài mòn và ăn mòn: Được chế tạo bằng thép crom cacbon cao (GCr15) và nhựa kỹ thuật TN, mang lại khả năng chống va đập và chống mài mòn bề mặt tuyệt vời.

Ứng dụng:
Vòng bi chéo dòng RA được sử dụng rộng rãi trong khớp quay tay robot, dụng cụ kiểm tra độ chính xác, động cơ mô-men xoắn dẫn động trực tiếp, bàn xoay có độ chính xác cao và các ứng dụng khác đòi hỏi độ chính xác và độ cứng cao.

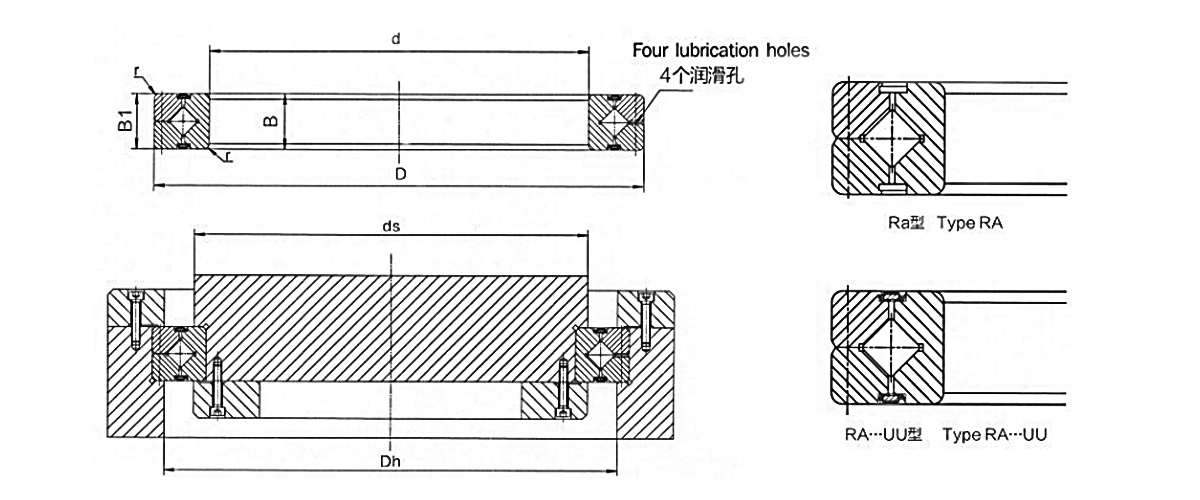

Loại ổ trục	Kích thước					Kích thước vai		Xếp hạng tải cơ bản (radial)		cân nặng
	Đường kính trong	Đường kính ngoài	Đường kính sân lăn	Chiều cao	vát mép	Kích thước vai		Cr	Cor	cân nặng
	d	D	dpw	B B1	Rmin	ds	Dh	KN	KN	kg
RA 5008	50	66	57	8	0.5	53.5	60.5	5.1	7.19	0.08
RA6008	60	76	67	8	0.5	63.5	70.5	5.68	8.68	0.09
RA7008	70	86	77	8	0.5	73.5	80.5	5.98	9.8	0.1
RA 8008	80	96	87	8	0.5	83.5	90.5	6.37	11.3	0.11
RA 9008	90	106	97	8	0.5	93.5	100.5	6.76	12.4	0.12
RA10008	100	116	107	8	0.5	103.5	110.5	7.15	13.9	0.14
RA11008	110	126	117	8	0.5	113.5	120.5	7.45	15	0.15
RA 12008	120	136	127	8	0.5	123.5	130.5	7.84	16.5	0.17
RA 13008	130	146	137	8	0.5	133.5	140.5	7.94	17.6	0.18
RA 14008	140	156	147	8	0.5	143.5	150.5	8.33	19.1	0.19
RA 15008	150	166	157	8	0.5	153.5	160.5	8.82	20.6	0.2
RA 16013	160	186	172	13	0.8	165	179	23.3	44.9	0.59
RA 17013	170	196	182	13	0.8	175	189	23.5	46.5	0.64
RA 18013	180	206	192	13	0.8	185	199	24.5	49.8	0.68
RA 19013	190	216	202	13	0.8	195	209	24.9	51.5	0.69
RA 20013	200	226	212	13	0.8	205	219	25.8	54.7	0.71
