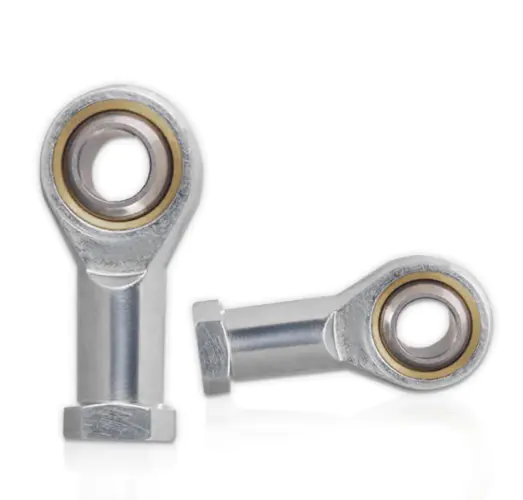

Khi các kỹ sư và chuyên gia mua sắm tìm kiếm một đầu thanh nhỏ gọn, tự bôi trơn giúp loại bỏ nhu cầu bôi trơn liên tục, Vòng bi SI5TK thường xuyên nổi lên như một điểm tham chiếu. Đầu thanh thu nhỏ này thuộc dòng SI5T/K, một dòng ổ trượt hình cầu tự bôi trơn hoàn chỉnh được thiết kế cho chuyển động dao động tốc độ thấp. Không giống như các mối nối kim loại trên kim loại thông thường cần tra dầu định kỳ, bộ phận này tích hợp lớp lót composite PTFE trực tiếp vào mương hình cầu. Kết quả là một bộ phận không cần bảo trì, vừa khít với các cụm lắp ráp chặt chẽ mà không ảnh hưởng đến khả năng chịu tải hoặc tính linh hoạt căn chỉnh.

Bài viết này cung cấp thông tin chi tiết về kỹ thuật của đầu thanh SI5TK, bao gồm biểu đồ chiều đầy đủ, thành phần vật liệu, giới hạn môi trường và các tình huống ứng dụng. Mọi tham số từ bảng dữ liệu của nhà sản xuất đều được đưa vào để bạn có thể đưa ra quyết định lựa chọn sáng suốt mà không cần tham khảo chéo nhiều nguồn.

Kích thước vòng bi SI5TK và thông số kỹ thuật chi tiết

Đường bao kích thước của ổ trục SI5TK được xác định bởi lỗ khoan 5mm và ren trong M5x0.8. Hai đặc điểm này quyết định cách đầu thanh truyền gắn vào trục giao tiếp và thanh ren. Bảng bên dưới liệt kê mọi kích thước quan trọng tính bằng milimét, khớp với bảng dữ liệu tiêu chuẩn cho dòng SI5T/K.

Góc nghiêng cho phép 13 độ là một con số quan trọng. Điều đó có nghĩa là đầu thanh SI5TK có thể bù cho độ lệch giữa trục và vỏ mà không bị ràng buộc. Định mức tải trọng động là 5,7 kN và định mức tĩnh là 6,0 kN cho thấy ổ trục này dành cho tải nhẹ đến trung bình, phù hợp với trọng lượng 16 gram và dấu chân nhỏ của nó.

Các thông số vật liệu và môi trường của vòng bi SI5TK

Hiệu suất của bất kỳ đầu thanh nào cũng phụ thuộc vào vật liệu được sử dụng để chế tạo nó. Vòng bi SI5TK kết hợp thân thép cacbon với bi thép cứng và lớp lót composite PTFE. Mỗi lớp phục vụ một chức năng cụ thể trong khả năng chống mài mòn, chống ăn mòn và tự bôi trơn.

Thành phần vật liệu

• Thân đầu thanh: Thép carbon, mạ kẽm để chống gỉ.
• Bóng bên trong: Thép chịu lực GC15, được tôi thành HRC 58-64, được mạ crom cứng trên bề mặt hình cầu.
• Cặp ma sát trượt: Lớp lót bằng thép cộng với composite PTFE, cho phép tự bôi trơn không cần dầu.

Lớp mạ crom cứng trên quả bóng làm giảm ma sát và chống ăn mòn, trong khi lớp lót PTFE chuyển một màng mỏng polytetrafluoroethylene lên bề mặt quả bóng trong quá trình vận hành. Lớp màng chuyển này giúp cho vòng bi SI5TK không cần bảo trì.

Nhiệt độ hoạt động và giới hạn chuyển động

• Nhiệt độ làm việc: -30 độ C đến 80 độ C, với nhiệt độ tiếp xúc ngắn hạn lên tới 120 độ C.
• Loại chuyển động: Dao động tốc độ thấp và bù độ nghiêng góc nhỏ. Không thích hợp để quay liên tục tốc độ cao.

Những giới hạn này rất quan trọng đối với các kỹ sư thiết kế. Nếu một ứng dụng yêu cầu quay liên tục hoặc tốc độ trên vài trăm vòng/phút thì nên chọn loại vòng bi khác. SI5TK được tối ưu hóa cho chuyển động tịnh tiến hoặc dao động trong đó khớp phải tự căn chỉnh khi chịu tải.

Ưu điểm sản phẩm và lợi ích thiết kế

Đầu thanh SI5TK mang lại một số ưu điểm thiết thực giúp giảm thời gian lắp ráp và chi phí bảo trì lâu dài. Danh sách sau đây tóm tắt những lợi ích chính được báo cáo trong bảng dữ liệu kỹ thuật.

1. Tự bôi trơn không cần bảo trì: Lớp lót composite PTFE giúp loại bỏ nhu cầu tra dầu, vòi phun dầu hoặc phụ kiện bôi trơn. Vòng bi có thể được lắp đặt và sử dụng ngay.
2. Bồi thường sai lệch lớn: Góc nghiêng tối đa 13 độ sẽ bù đắp cho các lỗi lắp đặt, cho phép lệch trục và ngăn ngừa tải cạnh.
3. Nhỏ gọn và nhẹ: Với hình dáng thu nhỏ và trọng lượng chỉ khoảng 16 gram, nó phù hợp với các cấu trúc cơ khí nhẹ.
4. Khả năng chịu tải đáng tin cậy: Quả bóng cứng và thân mạ kẽm xử lý tải trọng hướng tâm, hướng trục và kết hợp trong các ứng dụng dao động.
5. Khả năng chống ăn mòn bề mặt: Thân mạ kẽm và crom cứng trên bi chống rỉ sét và sự tấn công của môi trường.
6. Lắp ráp đơn giản: Ren bên trong và thân máy nhỏ gọn cho phép lắp đặt dễ dàng. Ren bên phải là tiêu chuẩn; ren bên trái SI5TL/K có sẵn để điều chỉnh độ dài kiểu khóa xoay.
7. Sạch hơn các lựa chọn thay thế bôi trơn bằng dầu: So với các đầu thanh bôi trơn bằng dầu, SI5TK không có vòi phun dầu, khiến nó nhỏ gọn hơn và phù hợp với các thiết bị kín hoặc nhạy cảm với dầu.

Những lợi thế này đi kèm với những hạn chế cụ thể. Vòng bi SI5TK không được thiết kế để quay liên tục ở tốc độ cao. Lớp lót PTFE cũng không phù hợp với môi trường có áp suất cực cao hoặc bị ô nhiễm nặng do bụi mài mòn. Việc lựa chọn ổ trục chính xác cho các điều kiện vận hành là điều cần thiết để có tuổi thọ sử dụng lâu dài.

Các kịch bản ứng dụng điển hình cho vòng bi SI5TK

SI5TK thuộc loại khớp mắt cá thu nhỏ tải trọng thấp, thường được sử dụng trong các thanh liên kết, thanh đẩy, cơ cấu kéo. Các lĩnh vực ứng dụng sau đây là điển hình.

• Thiết bị tự động hóa: Cơ cấu điều hành nhỏ, xi lanh khí nén, thanh đẩy servo thu nhỏ, các liên kết điều chỉnh được.
• Robot và mô hình: Robot giáo dục, khớp tay robot, liên kết mô hình hàng không vũ trụ và đua xe.
• Máy móc đóng gói và nhẹ: Cơ cấu xoay nhỏ, thanh kéo căng.
• Phòng thí nghiệm và dụng cụ cố định: Hỗ trợ có thể điều chỉnh, cơ chế kéo đẩy nhỏ.
• Máy móc thông dụng: Đầu xi lanh thủy lực thu nhỏ, liên kết thiết bị thể dục, thiết bị kiểm tra.

Trong tất cả các trường hợp này, ổ trục SI5TK cung cấp một điểm xoay nhỏ gọn, tự căn chỉnh và không cần bôi trơn. Ren trong M5x0.8 của nó chấp nhận thanh ren hệ mét tiêu chuẩn, giúp dễ dàng tích hợp vào các thiết kế hiện có.

Hướng dẫn lựa chọn và tổng quan về dòng SI5T/K

Vòng bi SI5TK là một phần của dòng SI5T/K của vòng bi đầu thanh tự bôi trơn hoàn chỉnh. Loạt bài này bao gồm một số kích cỡ lỗ khoan và thông số kỹ thuật ren. Hiểu chuỗi này sẽ giúp ích khi chọn kích thước khác cho một dự án liên quan.

Hậu tố L biểu thị luồng bên trái, ví dụ SI5TL/K. Các ren bên trái rất hữu ích trong các cụm khóa xoay trong đó việc xoay đầu thanh sẽ điều chỉnh tổng chiều dài. Các phiên bản bằng thép không gỉ cũng có sẵn với hậu tố X dành cho các ứng dụng yêu cầu khả năng chống ăn mòn cao hơn. Các tùy chọn dòng này cho phép các nhà thiết kế tiêu chuẩn hóa cùng một công nghệ đầu thanh tự bôi trơn trên nhiều kích cỡ máy.

Mẹo lựa chọn vòng bi SI5TK

• Chỉ sử dụng ổ trục SI5TK cho chuyển động tịnh tiến tốc độ thấp. Nó không phù hợp để quay liên tục tốc độ cao.
• Đối với tải làm việc thực tế, nên sử dụng không quá một phần ba định mức tải tĩnh làm giới hạn an toàn. Đối với SI5TK, điều đó có nghĩa là duy trì tải vận hành liên tục dưới khoảng 2,0 kN.
• Xác nhận hướng ren theo yêu cầu của cụm. Ren bên phải là tiêu chuẩn; chỉ định chủ đề bên trái nếu cần thiết.
• Hãy xem xét phạm vi nhiệt độ hoạt động. Các thiết bị tiêu chuẩn xử lý -30 độ C đến 80 độ C, với mức nhiệt cao nhất trong thời gian ngắn lên tới 120 độ C.
• Tránh bụi mài mòn và môi trường áp suất cao có thể làm hỏng lớp lót PTFE.

Câu hỏi thường gặp về vòng bi SI5TK

Câu 1: Kích thước ren của ổ trục SI5TK là bao nhiêu?

Vòng bi SI5TK sử dụng ren trong M5x0.8 với độ chính xác 6H. Đây là loại ren hệ mét tiêu chuẩn chấp nhận thanh ren và chốt ren M5.

Câu 2: Vòng bi SI5TK thuận tay trái hay thuận tay phải?

SI5TK tiêu chuẩn có ren bên phải. Phiên bản ren bên trái có sẵn dưới dạng SI5TL/K. Sử dụng một đầu thanh bên phải và một đầu thanh bên trái trong liên kết cho phép điều chỉnh độ dài bằng cách xoay thanh kết nối.

Câu 3: Vòng bi SI5TK có cần bôi trơn không?

Không. Vòng bi SI5TK là đầu thanh tự bôi trơn không cần bảo trì. Lớp lót composite PTFE của nó giúp loại bỏ sự cần thiết của dầu hoặc mỡ. Nó không có vòi phun dầu và có thể được lắp đặt và sử dụng trực tiếp.

Câu 4: Góc nghiêng tối đa của ổ trục SI5TK là bao nhiêu?

Góc nghiêng cho phép là 13 độ. Điều này cho phép ổ trục bù đắp cho độ lệch giữa trục và vỏ mà không bị ràng buộc hoặc tải cạnh.

Câu 5: Xếp hạng tải trọng của ổ trục SI5TK là bao nhiêu?

Định mức tải động là 5,7 kN và định mức tải tĩnh là 6,0 kN. Để vận hành liên tục, nên duy trì tải trọng làm việc trong khoảng 1/3 định mức tĩnh, khoảng 2,0 kN.

Câu hỏi 6: Vòng bi SI5TK có thể được sử dụng trong các ứng dụng tốc độ cao không?

Không. Vòng bi SI5TK được thiết kế cho chuyển động dao động và nghiêng ở tốc độ thấp. Nó không phù hợp để quay liên tục tốc độ cao. Lớp lót PTFE và thiết kế của cặp hình cầu được tối ưu hóa cho chuyển động tịnh tiến.

Câu hỏi 7: Phạm vi nhiệt độ hoạt động của ổ trục SI5TK là bao nhiêu?

Vòng bi SI5TK tiêu chuẩn hoạt động từ -30 độ C đến 80 độ C, với khả năng tiếp xúc ngắn hạn lên tới 120 độ C. Nhiệt độ cao hơn có thể làm suy giảm lớp lót PTFE và giảm tuổi thọ sử dụng.

Câu hỏi 8: Vòng bi SI5TK được sử dụng vật liệu gì?

Thân đầu thanh là thép carbon mạ kẽm. Bi bên trong là thép chịu lực GC15, tôi đạt HRC 58-64, có bề mặt hình cầu mạ crom cứng. Tiếp điểm trượt là thép cộng với lớp lót composite PTFE.
