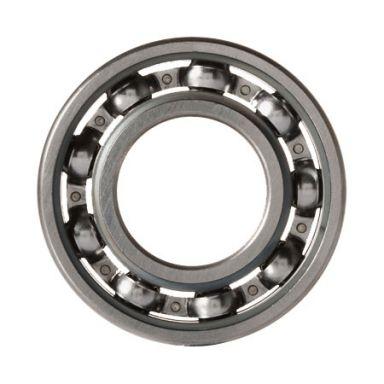

A vòng bi 6224 đại diện cho một thành phần cơ bản trong máy móc công nghiệp hiện đại. Vòng bi cầu rãnh sâu một dãy là một trong những loại vòng bi linh hoạt nhất và được sử dụng rộng rãi nhất trong các lĩnh vực sản xuất, ô tô và năng lượng. Những vòng bi này hỗ trợ tải trọng hướng tâm và tải trọng trục vừa phải thông qua thiết kế đơn giản nhưng hiệu quả với các viên bi thép được đặt trong các vòng có rãnh.
Thiết kế rãnh sâu tạo ra đường tải liên tục xung quanh ổ trục, phân bổ ứng suất đồng đều trên tất cả các con lăn. Kiến trúc này cho phép xoay trơn tru trong các điều kiện khắt khe trong khi vẫn duy trì độ tin cậy vận hành cao. các 6224 vòng bi cầu rãnh sâu một dãy việc chỉ định tuân theo các tiêu chuẩn ISO quốc tế, biểu thị các đặc tính hiệu suất và kích thước cụ thể mà các kỹ sư có thể tin cậy trong các chuỗi cung ứng toàn cầu.
Vòng bi rãnh sâu kết hợp một số yếu tố thiết kế quan trọng góp phần giúp chúng được áp dụng rộng rãi trong môi trường công nghiệp.
Việc sản xuất chính xác các bộ phận này đảm bảo độ rung và tiếng ồn tối thiểu trong quá trình vận hành. Chất lượng hoàn thiện bề mặt trên các rãnh mương ảnh hưởng trực tiếp đến tuổi thọ ổ trục và độ trơn tru khi vận hành. Kỹ thuật sản xuất hiện đại duy trì dung sai trong phạm vi micromet, cho phép vòng bi đạt tốc độ quay vượt quá 10.000 vòng/phút trong nhiều ứng dụng.
Không giống như các loại vòng bi khác, vòng bi rãnh sâu vượt trội trong việc quản lý các tình huống tải kết hợp. Hình học cho phép các quả bóng mang cả tải trọng hướng tâm vuông góc với trục và tải trọng trục khiêm tốn song song với hướng trục. Đặc tính công suất kép này giúp loại bỏ nhu cầu sử dụng nhiều loại vòng bi trong nhiều ứng dụng, giảm độ phức tạp trong thiết kế và chi phí hệ thống.
Hiểu được các thông số kỹ thuật về kích thước và hiệu suất giúp các kỹ sư lựa chọn vòng bi phù hợp cho các ứng dụng cụ thể.
| tham số | Giá trị | Đơn vị |
|---|---|---|
| Đường kính lỗ khoan (d) | 120 | mm |
| Đường kính ngoài (D) | 215 | mm |
| Chiều rộng (B) | 40 | mm |
| Bán kính phi lê tối thiểu (r) | 2.1 | mm |
| cân nặng | 5.27 | kg |
| Loại lỗ khoan | lỗ khoan hình trụ | - |
| Yếu tố lăn | Bi thép, hàng đơn | - |
| Chỉ số hiệu suất | Đánh giá |
|---|---|
| Xếp hạng tải động cơ bản (Cr) | 146 kN |
| Xếp hạng tải tĩnh cơ bản (Cor) | 118 kN |
| Giới hạn tốc độ bôi trơn dầu | 6300 vòng/phút |
| Giới hạn tốc độ bôi trơn mỡ | 4000 vòng/phút |
| Phạm vi nhiệt độ hoạt động | -30 đến 120 độ C |
| Phân loại dung sai | Tiêu chuẩn C0, có thể nâng cấp lên C3/C4 |
Vòng bi 6224 có nhiều cấu hình để phù hợp với các môi trường hoạt động khác nhau:
Vòng bi rãnh sâu mang lại hiệu suất vượt trội trên nhiều khía cạnh hoạt động. Hình học đơn giản của chúng cho phép ma sát thấp hơn so với các thiết kế ổ trục phức tạp, giúp giảm mức tiêu thụ năng lượng trong các hệ thống công nghiệp. Góc tiếp xúc bằng 0 độ giữa các quả bóng và mương cho phép các vòng bi này xử lý tải va đập một cách hiệu quả, hấp thụ các lực đột ngột mà không bị hỏng sớm.
Độ ổn định nhiệt đại diện cho một lợi thế đáng kể khác. Vật liệu xây dựng bằng thép duy trì các đặc tính cơ học nhất quán trong phạm vi nhiệt độ quy định, đảm bảo hiệu suất có thể dự đoán được trong cả ứng dụng đông lạnh và nhiệt độ cao. Đường tải phân tán ngăn chặn sự tập trung ứng suất cục bộ có thể gây ra hiện tượng mỏi.
Các kỹ sư đánh giá cao sự tiêu chuẩn hóa được tích hợp trong thiết kế ổ trục rãnh sâu. Kích thước trục phổ quát và giao diện lắp đặt được tiêu chuẩn hóa giúp đơn giản hóa việc phát triển thiết bị. Tính linh hoạt này cho phép vòng bi rãnh sâu cho động cơ điện ứng dụng trên nhiều ngành công nghiệp khác nhau mà không yêu cầu điều chỉnh tùy chỉnh. Thiết kế lỗ hình trụ phù hợp với cả trục đặc và ống côn thông qua phần cứng lắp thích hợp.
Vòng bi rãnh sâu đóng vai trò là bộ phận cơ bản trong máy móc công nghiệp trải rộng trên nhiều lĩnh vực. Khả năng thích ứng của chúng với các điều kiện tải và phạm vi tốc độ khác nhau khiến chúng phù hợp với nhiều ứng dụng đặc biệt.
Động cơ điện và thiết bị quay: Trọng tâm của thiết kế động cơ, các vòng bi này hỗ trợ quay trục trong động cơ mã lực nhỏ thông qua động cơ công nghiệp lớn vượt quá 1000 mã lực. Các biến thể kín cung cấp khả năng bảo vệ trong môi trường có bụi, độ ẩm hoặc tiếp xúc với hóa chất.
Thiết bị xử lý vật liệu: Hệ thống băng tải, tời nâng và cơ cấu nâng phụ thuộc vào vòng bi rãnh sâu để hỗ trợ tải trọng đáng tin cậy. Khả năng chịu tải xuyên tâm phù hợp với các hoạt động vận chuyển vật liệu nặng trong các cơ sở khai thác, xây dựng và sản xuất.
Máy nén và máy bơm: Thiết kế máy nén pittông và quay kết hợp các vòng bi này để duy trì vị trí trục chính xác dưới sự thay đổi áp suất động. Các ứng dụng máy bơm được hưởng lợi từ các biến thể vòng bi kín có khả năng chống nước xâm nhập và ngăn chặn sự ăn mòn bên trong.
Máy nông nghiệp: Thiết bị nông nghiệp từ hệ thống xử lý ngũ cốc đến máy chế biến cây trồng đều sử dụng vòng bi rãnh sâu trong cả hệ thống truyền động chính và các bộ phận phụ trợ. Môi trường tiếp xúc với bụi, độ ẩm và cặn hữu cơ đòi hỏi phải có các biến thể được niêm phong hoặc che chắn.
Dệt may và chế biến giấy: Các ứng dụng trục chính tốc độ cao và thiết bị xử lý web dựa vào vòng bi rãnh sâu để có hiệu suất ổn định. Sự thay đổi nhiệt độ trong môi trường xử lý vẫn nằm trong phạm vi hoạt động của ổ trục.
Điều kiện vận hành xác định loại phốt và phương pháp bôi trơn thích hợp. Các ứng dụng tốc độ cao đạt tới 6000 vòng/phút thường sử dụng dầu bôi trơn để giảm thiểu nhiệt độ ma sát. Hoạt động ở tốc độ trung bình trong phạm vi 2000 đến 4000 vòng/phút hoạt động hiệu quả với bôi trơn bằng dầu mỡ, ít cần can thiệp bảo trì thường xuyên hơn. Các tình huống tải nặng tốc độ thấp được hưởng lợi từ vòng bi kín giúp giữ lại chất bôi trơn và loại trừ các chất gây ô nhiễm môi trường.
Các ứng dụng vượt quá phạm vi nhiệt độ môi trường xung quanh hoặc hoạt động trong môi trường ăn mòn đòi hỏi vật liệu chịu lực vượt quá tiêu chuẩn thép. Các con lăn và rãnh lăn bằng thép không gỉ chống lại quá trình oxy hóa và tấn công hóa học, kéo dài tuổi thọ sử dụng trong các ứng dụng xử lý hàng hải hoặc hóa học.
Lựa chọn ổ trục phù hợp đảm bảo hiệu suất thiết bị tối ưu và tuổi thọ hoạt động. Các kỹ sư phải đánh giá một số thông số quan trọng trước khi chỉ định một mẫu ổ trục cụ thể.
Phân tích tải: Tính toán tải trọng hướng tâm và hướng trục dự kiến trong quá trình vận hành bình thường và trong quá trình khởi động/tắt máy. So sánh các tải trọng được tính toán này với xếp hạng tải trọng cơ bản của ổ trục. Biên độ an toàn từ 1,5 đến 2,0 lần mức tải trọng cơ bản là thông lệ tiêu chuẩn để kéo dài tuổi thọ vòng bi.
Yêu cầu về tốc độ: Xác định phạm vi tốc độ vận hành dự kiến và tốc độ quay cao nhất. Tham khảo giới hạn tốc độ bôi trơn của ổ trục để xác định xem bôi trơn bằng dầu hay mỡ phù hợp hơn với ứng dụng. Các ứng dụng tốc độ cao có thể yêu cầu vòng bi có thiết kế lồng được tối ưu hóa để giảm thiểu tác động ly tâm lên các con lăn.
Các yếu tố môi trường: Đánh giá mức độ tiếp xúc với ô nhiễm, sự hiện diện của độ ẩm, nhiệt độ cực cao và tiếp xúc với hóa chất. Các biến thể vòng bi kín bảo vệ chống bụi và hơi ẩm xâm nhập nhưng hạn chế bổ sung dầu mỡ. Vòng bi hở cho phép cung cấp dầu bôi trơn mới liên tục nhưng yêu cầu phải bịt kín bên ngoài hiệu quả ở mức vỏ máy.
Cấu hình lắp: Xác định xem việc lắp trục hoặc vỏ có phù hợp với hình dạng ứng dụng hay không. Xem xét các yêu cầu về dung sai và thiết lập các phương pháp lắp đặt hỗ trợ phù hợp cho cả tải hướng tâm và hướng trục trong quá trình vận hành.
Bôi trơn thích hợp là yếu tố quan trọng nhất trong việc kéo dài tuổi thọ của ổ trục. Vòng bi được bôi trơn bằng mỡ cần được bổ sung định kỳ để thay thế chất bôi trơn đã xuống cấp và duy trì lớp màng bảo vệ giữa các bộ phận lăn và mương. Dầu bôi trơn cho phép làm mát liên tục và loại bỏ ô nhiễm thông qua hệ thống lọc, lý tưởng cho các ứng dụng tốc độ cao.
Cần tránh bôi trơn quá mức tạo ra nhiệt thông qua quá trình khuấy cơ học. Thiếu chất bôi trơn sẽ làm tăng tốc độ mài mòn và bắt đầu hiện tượng co giật, phá hủy ổ trục trong vòng vài giờ sau khi hoạt động. Các đề xuất dành riêng cho ứng dụng sẽ cân bằng những mối quan tâm cạnh tranh này.
Kiểm tra thường xuyên xác định các vấn đề đang phát triển trước khi xảy ra sự cố nghiêm trọng. Chỉ số nhiệt độ tăng cao cho thấy bôi trơn không đủ hoặc tải quá mức. Tiếng ồn hoặc độ rung bất thường cho thấy có sự xâm nhập của chất bẩn hoặc bề mặt con lăn bị nứt. Giám sát có hệ thống cho phép lập kế hoạch bảo trì dự đoán nhằm giảm thiểu thời gian ngừng hoạt động của thiết bị ngoài dự kiến.
Thiết kế vòng bi kín chứa chất bôi trơn và loại trừ ô nhiễm, giảm tần suất bảo trì. Vòng bi mở yêu cầu phải bịt kín bên ngoài tại bề mặt tiếp xúc của vỏ máy. Các vòng đệm linh hoạt và thiết kế dạng mê cung bảo vệ các bộ phận bên trong ổ trục đồng thời cho phép tuần hoàn bôi trơn được kiểm soát. Thiết bị hoạt động trong môi trường bụi bặm hoặc ẩm ướt được hưởng lợi đáng kể từ các biện pháp bịt kín nâng cao.
Khi đánh giá công nghệ vòng bi cho các ứng dụng công nghiệp, các kỹ sư so sánh thiết kế rãnh sâu với các phương pháp thay thế bao gồm vòng bi côn, vòng bi trụ và vòng bi từ.
| Loại ổ trục | Công suất xuyên tâm | Công suất trục | Phạm vi tốc độ | Mức chi phí |
|---|---|---|---|---|
| Bóng rãnh sâu | Tốt | Trung bình | Cao | Thấp |
| Con lăn côn | Tuyệt vời | Tuyệt vời | Trung bình | Cao |
| Con lăn hình trụ | Tuyệt vời | Bị giới hạn | Cao | Trung bình |
| Vòng bi từ | chuyên ngành | chuyên ngành | Rất cao | Rất cao |
Vòng bi rãnh sâu đại diện cho sự lựa chọn tối ưu cho các ứng dụng có mục đích chung kết hợp tải vừa phải, tốc độ thay đổi và độ nhạy chi phí. Các loại vòng bi chuyên dụng mang lại hiệu suất vượt trội trong các tình huống cụ thể nhưng với chi phí mua và vận hành cao hơn đáng kể.
Vòng bi cầu rãnh sâu tuân thủ các tiêu chuẩn nghiêm ngặt về hiệu suất và kích thước quốc tế, chủ yếu là ISO 6 cho thông số kỹ thuật thiết kế chung và ISO 286 để phân loại dung sai. Các tiêu chuẩn này đảm bảo khả năng thay thế lẫn nhau trong chuỗi cung ứng toàn cầu và cho phép các kỹ sư tự tin chỉ định các thành phần từ nhiều nhà cung cấp.
Hệ thống chứng nhận chất lượng bao gồm tuân thủ sản xuất ISO 9001 và tiêu chuẩn chất lượng mang ISO 20623 thiết lập các quy trình sản xuất nhất quán. Kiểm tra thường xuyên xác nhận rằng các bộ phận ổ trục đáp ứng các yêu cầu về xếp hạng tải trọng, độ chính xác về kích thước và độ hoàn thiện bề mặt được chỉ định.
Các cơ sở sản xuất hiện đại sử dụng công nghệ điều khiển số bằng máy tính để đạt được hình dạng mương với độ hoàn thiện bề mặt dưới 0,05 micromet. Kỹ thuật mài tiên tiến loại bỏ những khiếm khuyết của vật liệu dưới bề mặt gây ra hiện tượng mỏi. Xác minh chất lượng trong quá trình xác nhận sự phù hợp về kích thước trước khi vòng bi rời khỏi cơ sở sản xuất.
Quá trình tinh chế thép bằng ly tâm sẽ loại bỏ các tạp chất bên trong tập trung ứng suất dưới tải trọng vận hành. Quá trình xử lý nhiệt tối ưu hóa độ cứng và độ dẻo dai của vật liệu, cân bằng khả năng chống mài mòn và độ giòn. Những tiến bộ luyện kim này kéo dài tuổi thọ sử dụng ổ trục thực tế đáng kể so với các thiết kế thế hệ trước.
Ngành công nghiệp vòng bi tiếp tục phát triển theo hướng nâng cao hiệu suất, cải thiện tính bền vững và thích ứng với các yêu cầu ngày càng tăng của ngành. Thiết kế lồng composite nhẹ làm giảm lực ly tâm ở tốc độ cực cao trong khi vẫn duy trì tính toàn vẹn của cấu trúc. Các con lăn bằng gốm trong vòng bi tổ hợp giúp giảm khối lượng và ma sát trong khi vẫn duy trì đủ khả năng chịu tải cho nhiều ứng dụng.
Lớp phủ bôi trơn rắn cho phép vận hành vòng bi trong môi trường không thể chứa dầu mỡ thông thường, đặc biệt phù hợp với các ứng dụng hàng không vũ trụ và chân không. Thiết kế vòng bi thông minh kết hợp các cảm biến nhúng cho phép giám sát tình trạng nhằm dự đoán nhu cầu bảo trì trước khi xảy ra lỗi, tối ưu hóa độ tin cậy trong các hệ thống quan trọng.
Các cân nhắc về tính bền vững thúc đẩy sự phát triển của các thiết kế ổ trục đòi hỏi ít thay thế thường xuyên hơn và sử dụng chất bôi trơn tương thích với môi trường. Các nhà sản xuất nỗ lực loại bỏ các nguyên tố đất hiếm khỏi lồng nam châm vĩnh cửu trong khi vẫn duy trì các tiêu chuẩn hoạt động mà máy móc hiện đại yêu cầu.
Tiếng ồn ổ trục bất thường thường cho thấy sự xâm nhập của ô nhiễm hoặc bôi trơn không đủ. Các hạt kim loại lưu thông qua bề mặt rãnh ghi điểm của ổ trục tạo ra âm thanh mài dễ nhận biết. Xả hệ thống bằng chất bôi trơn sạch đôi khi giúp khôi phục hoạt động trơn tru nếu ô nhiễm vẫn ở mức tối thiểu. Vòng bi bị kẹt hoặc hư hỏng nghiêm trọng cần phải thay thế hoàn toàn.
Vòng bi bị hỏng trước khoảng thời gian bảo dưỡng dự kiến cho thấy lỗi lắp đặt, tải quá mức hoặc các vấn đề về môi trường. Việc lắp đặt không đúng cách sẽ gây áp lực tập trung vào tải trọng lệch tâm lên các phần ổ trục được thiết kế cho tải trọng phân bố. Việc siết quá chặt các mối lắp sẽ tạo ra ứng suất bên trong làm tăng độ mỏi của vật liệu. Việc duy trì dung sai lắp đặt được chỉ định sẽ ngăn ngừa những lỗi do lắp đặt này gây ra.
Nhiệt độ vòng bi trên phạm vi hoạt động bình thường cho thấy sự gia tăng ma sát do hư hỏng bôi trơn hoặc sử dụng tải quá mức. Tăng lượng chất bôi trơn hoặc nâng cấp lên loại mỡ có khả năng chịu nhiệt độ cao hơn đôi khi giải quyết được các vấn đề. Xác minh phân tích tải xác nhận xem điều kiện vận hành có vượt quá định mức thiết kế vòng bi hay không.
Vòng bi rãnh sâu bịt kín có chứa các vòng đệm vĩnh viễn giữ chất bôi trơn bên trong vòng bi và loại trừ ô nhiễm bên ngoài. Thiết kế này làm giảm yêu cầu bảo trì và hoạt động tốt trong môi trường bụi bặm hoặc ẩm ướt, nhưng ngăn cản việc bổ sung chất bôi trơn bên ngoài. Vòng bi mở cho phép chất bôi trơn tuần hoàn và làm mát liên tục nhưng cần có vòng đệm kín bên ngoài để ngăn chặn sự xâm nhập của chất bẩn. Môi trường ứng dụng và khả năng bảo trì xác định cấu hình phù hợp nhất.
Việc lựa chọn ổ trục bắt đầu bằng việc tính toán tải trọng hướng tâm và hướng trục tác dụng lên trục. Tham khảo bảng xếp hạng tải trọng của nhà sản xuất vòng bi, so sánh tải trọng tính toán của bạn với xếp hạng tải trọng cơ bản đã công bố. Chọn kích thước vòng bi trong đó tải trọng tính toán vẫn ở mức dưới 50 đến 70 phần trăm định mức tải trọng cơ bản để đảm bảo giới hạn an toàn cho tuổi thọ sử dụng đầy đủ. Xác minh rằng tốc độ vận hành nằm trong giới hạn tốc độ bôi trơn được khuyến nghị của ổ trục.
Vòng bi rãnh sâu chịu được độ lệch góc giới hạn thường ở khoảng một đến ba độ tùy thuộc vào kích thước vòng bi và điều kiện tải. Độ lệch quá mức sẽ tập trung tải trọng lên các phần hạn chế của mương, làm tăng nguy cơ hư hỏng do mỏi. Quy trình lắp đặt nhấn mạnh vào độ đồng tâm của trục và vỏ ngăn ngừa các vấn đề lệch trục. Lựa chọn khớp nối linh hoạt có thể điều chỉnh độ lệch trục nhỏ mà vòng bi không thể điều chỉnh độc lập.
Các ứng dụng tốc độ cao đạt đến tốc độ định mức tối đa của ổ trục được hưởng lợi từ việc bôi trơn dầu tuần hoàn qua ổ trục ở tốc độ dòng chảy được kiểm soát. Dầu loại bỏ nhiệt sinh ra do ma sát của con lăn và liên tục thay thế chất bôi trơn đã xuống cấp. Việc bôi trơn bằng mỡ thích hợp cho tốc độ trung bình sẽ tạo ra nhiệt quá mức ở tốc độ cao, có khả năng gây ra hiện tượng kẹt vòng bi. Hệ thống bôi trơn bằng sương dầu hoặc dầu-khí là giải pháp tiên tiến dành cho các ứng dụng chuyên dụng tốc độ cực cao.
Vòng bi kín của nhà máy thường có đủ chất bôi trơn để kéo dài thời gian sử dụng, thường là vài năm trong điều kiện hoạt động bình thường. Khoảng thời gian tái bôi trơn phụ thuộc vào nhiệt độ vận hành, điều kiện tải và chu kỳ làm việc. Các nhà sản xuất thường chỉ định các yêu cầu bôi trơn trong tài liệu sản phẩm. Khi vòng bi kín đã cạn kiệt lượng dầu bôi trơn dự trữ bên trong, việc thay thế sẽ trở nên cần thiết vì không thể bôi trơn lại trực tiếp nếu không tháo rời.
Tải trước ổ trục đề cập đến lực nén bên trong tác dụng lên các con lăn trong quá trình lắp. Tải trước thích hợp sẽ loại bỏ hiện tượng phát bên trong có thể khiến đường đua bị trượt và thụt vào. Tải trước quá mức sẽ tạo ra ma sát và nhiệt không cần thiết trong khi tải trước không đủ sẽ khiến con lăn bị trượt. Thông số kỹ thuật lắp đặt thiết lập tải trước chính xác thông qua các khớp nối được kiểm soát giữa ổ trục và trục hoặc ổ trục và lỗ vỏ.
Vòng bi rãnh sâu xử lý tải trọng hướng tâm một cách hiệu quả nhưng cung cấp khả năng chịu tải dọc trục hạn chế so với vòng bi côn. Vòng bi bánh xe ô tô yêu cầu khả năng chịu tải dọc trục đáng kể để chịu được lực phanh và tải trọng ngang. Trong khi cấu hình rãnh sâu hoạt động trong một số ứng dụng ô tô không có bánh xe, thiết kế con lăn côn vẫn là tiêu chuẩn để lắp bánh xe nhờ khả năng trục vượt trội và khả năng tải trước vốn có.
Bảo quản vòng bi kín trong bao bì gốc ở môi trường khô ráo với nhiệt độ ổn định từ 16 đến 35 độ C. Bảo vệ vòng bi khỏi độ ẩm, khí ăn mòn và biến động nhiệt độ khắc nghiệt làm suy giảm đặc tính bôi trơn. Dung lượng lưu trữ kéo dài có khả năng làm dày dầu mỡ, cần vận hành nhẹ nhàng trong quá trình khởi động ban đầu. Vòng bi mở cần có vỏ bảo vệ và bảo quản khô để ngăn ngừa sự ăn mòn bề mặt mương.
