331138 AG Vòng bi côn bốn hàng

Vòng bi côn bốn hàng: Ứng dụng hạng nặng
Vòng bi côn bốn hàng là thiết kế chuyên dụng chủ yếu được sử dụng để chịu tải trọng hướng tâm cực cao và tải trọng trục một phần. Chúng thường được sử dụng trong các máy móc hạng nặng như máy cán (ví dụ: máy cán nóng bốn chiều, máy cán nguội) và máy nghiền nở. Thiết kế của chúng có các con lăn được bố trí trên bốn vòng ngoài hình côn, mang lại khả năng chịu tải cao và tuổi thọ kéo dài. Hơn nữa, khoảng hở của chúng có thể được điều chỉnh trước bằng cách sửa đổi các miếng đệm (hoặc miếng chêm) để phù hợp với các yêu cầu vận hành khác nhau.

Liên hệ với chúng tôi

TRƯỚCV：30202 Vòng bi côn đơn hàng TIẾP THEO：Vòng bi XRT060-NT

Mô tả
Thông số kỹ thuật
Liên hệ với chúng tôi

Thành phần cấu trúc
·Loại mở: Bao gồm ba vòng ngoài (cốc), hai vòng trong (hình nón), bốn hàng con lăn, hai miếng đệm bên ngoài và một miếng đệm bên trong.
·Loại kín: Thêm hai vòng đệm vào cấu trúc cơ bản của loại mở.

Các tính năng chính
·Khả năng chịu tải cao: Sự sắp xếp con lăn bốn hàng được thiết kế để chịu được tải trọng hướng tâm lớn hơn đáng kể so với vòng bi hai hàng.
· Kéo dài thời gian sử dụng: Tối ưu hóa bề mặt hoàn thiện của bề mặt tiếp xúc con lăn và mương sẽ thúc đẩy sự hình thành màng bôi trơn thủy tĩnh/thủy động lực, giúp tăng cường khả năng chống mài mòn.
·Cài đặt dễ dàng: Thường được thiết kế với kiểu dáng lỏng lẻo để lắp đặt và gỡ bỏ đơn giản.
· Khoảng hở có thể điều chỉnh: Khe hở bên trong của ổ trục được điều chỉnh trước hoặc có thể được đặt chính xác thông qua việc sử dụng các miếng đệm điều chỉnh, đảm bảo độ chính xác khi quay và kéo dài tuổi thọ sử dụng.
·Độ tin cậy cao: Thiết kế bịt kín được tối ưu hóa ngăn chặn hiệu quả ô nhiễm bên ngoài đồng thời giảm ma sát và sinh nhiệt.

Ứng dụng chính
·Nhà máy cán: Cuộn làm việc trong máy cán nóng bốn chiều cao và máy cán nguội, v.v.
·Nhà máy nở hoa: Được sử dụng trong ngành công nghiệp thép cho các hoạt động nở và tấm.
·Máy móc hạng nặng: Chẳng hạn như thiết bị khai thác mỏ.

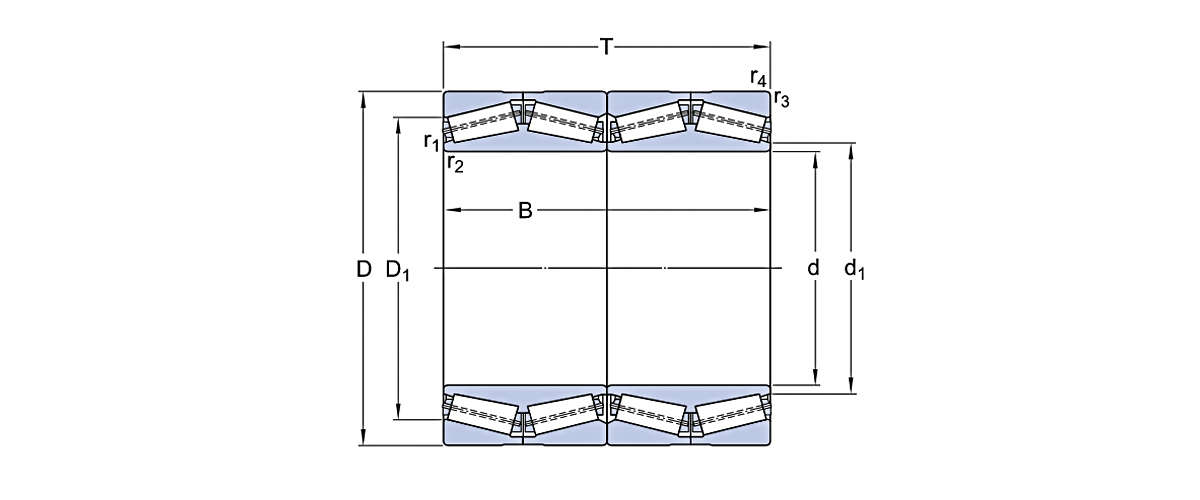

Kích thước cơ bản				Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản				năng động	Tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
139.7	200.025	157.162	160.34	160.34					Vòng bi 331138 AG
177.8	247.65	192.088	192.088	192.088					Vòng bi 331480 G
177.8	247.65	192.088	192.088	192.088					Vòng bi BT4-0010 G/HA1C400VA903
198.438	284.162	225.425	225.425	225.425					Vòng bi BT4-0027 AG/HA1
206.375	282.575	190.5	190.5	190.5					Vòng bi BT4-0013 G/HA1C400VA903
206.375	282.575	190.5	190.5	190.5					Vòng bi BT4-0021 G/HA1
220	295	315	315	315					Vòng bi BT4-0035 E8/C355
220.662	314.325	239.712	239.712	239.712					Vòng bi BT4-0040 E8/C355
240	338	248	248	248					Vòng bi BT4-0020/HA1
241.478	349.148	228.6	228.6	228.6					Vòng bi 330782 AG
244.475	327.025	193.675	193.675	193.675					Vòng bi 330862 B
254	358.775	268.875	268.875	268.875					Vòng bi BT4-0039 E8/C355
266.7	355.6	230.188	228.6	228.6					Vòng bi BT4-0014 G/HA1C400VA903
266.7	355.6	230.188	228.6	228.6					Vòng bi BT4B 328209 G/HA1C455
269.875	381	282.575	282.575	282.575					Vòng bi BT4B 331168 B
276.225	393.7	269.875	269.875	269.875					Vòng bi BT4-0012 G/HA1C500VA901
279.4	393.7	269.875	269.875	269.875					Vòng bi BT4-0011 G/HA1C500VA901
279.578	380.898	244.475	244.475	244.475					Vòng bi 330540 AG
280	406.4	298.45	298.45	298.45					Vòng bi BT4-0026 A/PEX
285.75	380.898	244.475	244.475	244.475					Vòng bi 330337 AG
285.75	380.898	244.475	244.475	244.475					Vòng bi BT4-0015 G/HA1C400VA903
288.925	406.4	298.45	292.45	292.45					Vòng bi BT4B 331452 G/HA1
292.1	422.275	269.875	269.875	269.875					Vòng bi BT4B 331968 BG/HA1
304.648	438.048	280.99	279.4	279.4					Vòng bi 331492
304.8	501.65	336.55	336.55	336.55					Vòng bi BT4B 328909 G/HA1VA901
304.902	412.648	266.7	266.7	266.7					Vòng bi 330758 BG
304.902	412.648	266.7	266.7	266.7					Vòng bi BT4-0004 G/HA1
310	430	310	310	310					Vòng bi BT4-8093 G/HA1VA901
317.5	422.275	269.875	269.875	269.875					Vòng bi 330870 BG
317.5	447.675	327.025	327.025	327.025					Vòng bi BT4B 331161 AG/HA4

Kích thước cơ bản				Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản				năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
317.5	447.675	327.025	327.025	327.025					Vòng bi BT4B 331161 BG/HA1
317.5	422.275	269.875	269.875	269.875					Vòng bi BT4B 334023 E1/C675
330.2	444.5	301.625	301.625	301.625					Vòng bi BT4B 332647 G/HA1
330.302	438.023	247.65	254	254					Vòng bi BT4-8113 E2/C500
333.375	469.9	342.9	342.9	342.9					Vòng bi 331381
343.052	457.098	254	254	254					Vòng bi BT4-8160 E8/C475
343.052	457.098	254	254	254					Vòng bi BT4-8160 E81/C400
343.052	457.098	254	254	254					Vòng bi BT4-8160 E81/C475
343.052	457.098	254	254	254					Vòng bi BT4B 328817 E1/C475
343.052	457.098	254	254	254					Vòng bi BT4B 328817 EX1/C475
346.075	488.95	358.775	358.775	358.775					Vòng bi BT4B 331228 G/HA1C200
347.662	469.9	292.1	292.1	292.1					331092 Một vòng bi
347.662	469.9	292.1	292.1	292.1					Vòng bi BT4-8070 G/HA1VA901
355.6	488.95	317.5	317.5	317.5					Vòng bi 331271
355.6	482.6	265.113	269.875	269.875					Vòng bi BT4-8162 E8/C480
355.6	482.6	265.113	269.875	269.875					Vòng bi BT4-8162 E81/C480
355.6	482.6	265.113	269.875	269.875					Vòng bi BT4B 328870 EX1/C300
355.6	488.95	317.5	317.5	317.5					Vòng bi BT4B 328912 E1/C300
355.6	488.95	317.5	317.5	317.5					Vòng bi BT4B 328912 E3/C675
360	510	380	380	380					Vòng bi 332059
368.3	523.875	382.588	382.588	382.588					331159 Vòng bi
380	560	390	360	360					Vòng bi BT4-8033 G/HA1
380	540	300	300	300					Vòng bi BT4-8086 G/HA1
384.175	546.1	400.05	400.05	400.05					Vòng bi 331149 E/C675
384.175	546.1	400.05	400.05	400.05					Vòng bi BT4-8025 G/HA1C300VA903
384.175	546.1	400.05	400.05	400.05					Vòng bi BT4B 334128/HA1
385.762	514.35	317.5	317.5	317.5					Vòng bi BT4B 334042 E1/C575
395	545	268	288.9	288.9					Vòng bi BT4B 332824 E/C475
395	545	268	288.9	288.9					Vòng bi BT4B 332824/HA1
400	600	308	308	308					Vòng bi BT4-8147 G/HA1

Kích thước cơ bản				Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản				năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
406.4	562	381	381	381					Vòng bi BT4-8126 E1/C575
406.4	546.1	288.925	288.925	288.925					Vòng bi BT4-8161 E8/C500
406.4	546.1	288.925	288.925	288.925					Vòng bi BT4-8161 E81/C500
406.4	546.1	288.925	288.925	288.925					Vòng bi BT4B 328838 BG/HA1VA902
406.4	565.15	381	381	381					Vòng bi BT4B 331347 AG/HA1
406.4	546.1	330	330	330					Vòng bi BT4B 334093 BG/HA1VA902
409.575	546.1	334.962	334.962	334.962					Vòng bi BT4B 329004 G/HA1VA901
409.575	546.151	334.962	334.962	334.962					Vòng bi BT4B 331333 E/C350
409.575	546.1	334.962	334.962	334.962					Vòng bi BT4B 331333 E/C575
431.8	571.5	400	400	400					Vòng bi BT4-8067 G/HA1VA902
431.8	571.5	336.55	336.55	336.55					Vòng bi BT4B 331226 AG/HA1
431.8	571.5	336.55	336.55	336.55					Vòng bi BT4B 331226 BG/HA1
431.8	571.5	336.55	336.55	336.55					Vòng bi BT4B 331226/HA1
431.8	635	440	355.6	355.6					Vòng bi BT4B 334019 G/HA1
440	650	353.5	353.5	353.5					Vòng bi 332313
440	580	360	360	360					Vòng bi BT4-8124 E/C550
440	650	353.5	353.5	353.5					Vòng bi BT4B 328944 G/HA1VA901
440	590	480	480	480					Vòng bi BT4B 334055 ABG/HA1VA902
447.675	635	463.55	463.55	463.55					Vòng bi 330608 C
450	595	404	404	404					Vòng bi BT4-8044 G/HA1VA902
450	595	368	368	368					Vòng bi BT4-8173 E8/C725
450	595	368	368	368					Vòng bi BT4-8173 E81/C725
450	595	404	404	404					Vòng bi BT4B 328365 EX/C725
450	595	368	368	368					Vòng bi BT4B 332773 E/C725
457.2	596.9	276.225	279.4	279.4					Vòng bi 331169 BG
457.2	596.9	276.225	279.4	279.4					Vòng bi 331169 E/C500
457.2	606	381	381	381					Vòng bi BT4-8125 E1/C725
457.2	596.9	276.225	279.4	279.4					Vòng bi BT4B 328827 ABG/HA1VA902
460	610	360	360	360					Vòng bi BT4-8111 E2/C725
460	610	360	360	360					Vòng bi BT4B 331977 E/C725

Kích thước cơ bản				Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản				năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
460	625	421	421	421					Vòng bi BT4B 332502/HA1
475	600	368	368	368					Vòng bi BT4B 328913 BG/HA1C555
479.425	679.45	495.3	495.3	495.3					Vòng bi 330886 B
482.6	615.95	330.2	330.2	330.2					Vòng bi 332096 E/C725
482.6	615.95	330.2	330.2	330.2					Vòng bi BT4-8163 E8/C725
482.6	615.95	330.2	330.2	330.2					Vòng bi BT4-8163 E81/C725
482.6	615.95	330.2	330.2	330.2					Vòng bi BT4-8163 E8A/C725
482.6	615.95	330.2	330.2	330.2					Vòng bi BT4B 328842 E1/C325
482.6	647.7	417.512	417.512	417.512					Vòng bi BT4B 331259 BG/HA1C325
489.026	634.873	320.675	320.675	320.675					Vòng bi 331090 E/C700
490	625	385	385	385					Vòng bi BT4-8135 E/C750
500	670	400.05	387.35	387.35					Vòng bi BT4-8056 G/HA1
501.65	711.2	520.7	520.7	520.7					331081 Vòng bi
510	655	377	379	379					Vòng bi BT4-8167 E8/C775
510	655	377	379	379					Vòng bi BT4-8167 E81/C775
520.7	736.6	400.05	400.05	400.05					Vòng bi BT4B 331243 A/HA1
530	680	440	440	440					Vòng bi BT4-8043 G/HA1
540	690	400	400	400					Vòng bi 331978 BG
540	690	400	400	400					Vòng bi BT4-8108 E/C625
558.8	736.6	322.265	322.268	322.268					331165 Vòng bi
558.8	736.6	322.265	322.268	322.268					Vòng bi 331165 AG
558.8	736.6	455.612	457.2	457.2					Vòng bi BT4-8022 G/HA1VA919
558.8	736.6	409.575	409.575	409.575					Vòng bi BT4B 330993 AG/HA1
558.8	736.6	409.575	409.575	409.575					Vòng bi BT4B 334080 G/HA1VA901
560	700	405	405	405					Vòng bi BT4-8153 E/C775
560	920	618	618	618					Vòng bi BT4B 328509/HA4
571.5	812.8	593.725	593.725	593.725					Vòng bi BT4B 332666/HA1
584.2	762	396.875	401.638	401.638					331148 Vòng bi
584.2	730.25	342.9	349.25	349.25					Vòng bi BT4B 331189 E/C600
585.788	771.525	479.425	479.425	479.425					Vòng bi BT4B 328888 BG/HA1VA901

Kích thước cơ bản				Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản				năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
585.788	771.525	479.425	479.425	479.425					Vòng bi BT4B 331093 BG/HA1
595.312	844.55	615.95	615.95	615.95					Vòng bi BT4B 331300 E/C775
603.25	857.25	622.3	622.3	622.3					Vòng bi 331625
603.25	857.25	622.3	622.3	622.3					Vòng bi BT4B 331625 E/C800
609.6	787.4	361.95	361.95	361.95					331175 Vòng bi
609.6	787.4	361.95	361.95	361.95					Vòng bi 331175 BG/C355
609.6	813.562	479.425	479.425	479.425					Vòng bi 331925
609.6	787.4	361.95	361.95	361.95					Vòng bi BT4B 328871 G/HA1VA901
620	800	363.5	363.5	363.5					Vòng bi BT4B 328510/HA1
625	815	480	480	480					Vòng bi BT4-8031 E/C800
625	815	600	600	600					Vòng bi BT4-8137 G/HA1
650	1030	560	560	560					Vòng bi BT4B 332827 AG/HA1
660	1070	648.002	648.002	648.002					Vòng bi BT4B 332833 G/HA4
660.4	812.8	365.125	365.125	365.125					Vòng bi 331190
660.4	812.8	365.125	365.125	365.125					Vòng bi BT4B 331190 BG/HA1
676	910	620	620	620					Vòng bi BT4B 332906/HA4
679.45	901.7	552.45	552.45	552.45					Vòng bi BT4B 334015 BG/HA1VA901
679.45	901.7	635	542.45	542.45					Vòng bi BT4B 334016 AG/HA1VA901
680	930	700	700	700					Vòng bi BT4B 328349/HA1
685.8	876.3	352.425	355.6	355.6					Vòng bi BT4B 328955 ABG/HA1VA902
685.8	876	352.425	355.6	355.6					Vòng bi BT4B 331089 CG/HA1
708.025	930.275	565.15	565.15	565.15					Vòng bi BT4-8109 E1/C800
708.025	930.275	565.15	565.15	565.15					Vòng bi BT4B 332098 A/HA4
710	900	410	410	410					Vòng bi 331351
710	900	410	410	410					Vòng bi BT4B 331351 BG/HA1
710	900	410	410	410					Vòng bi BT4B 331351 E/C775
711.2	914.4	390	390	390					Vòng bi BT4-8139 G/HA1
717.55	946.15	565.15	565.15	565.15					Vòng bi 332244
717.55	946.15	565.15	565.15	565.15					Vòng bi BT4-8069 G/HA1VA901
730.25	1035.05	755.65	755.65	755.65					330803 Vòng bi

Kích thước cơ bản				Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản				năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
750	950	410	410	410					Vòng bi BT4-8048 E/C725
750	1130	690	690	690					Vòng bi BT4B 328376/HA4
785	1010	600	600	600					Vòng bi BT4-8121 E/C600
825.5	1168.4	844.55	844.55	844.55					Vòng bi BT4B 331066 A/HA4
863.6	1219.1	876.3	889	889					Vòng bi BT4B 330742 A/HA4
863.6	1130.3	669.925	669.925	669.925					Vòng bi BT4B 331123 DG/HA1
877.888	1220	844.55	844.55	844.55					Vòng bi BT4B 332981/HA4
938.212	1270	825.5	825.5	825.5					330726 Vòng bi
1001	1360	800	800	800					Vòng bi BT4B 334031 AG/HA4
1001	1360	800	800	800					Vòng bi BT4B 334031/HA4C1800
1070.001	1399.997	889.762	889.762	889.762					Vòng bi BT4B 328100/HA4
1300	1720	840	840	840					Vòng bi BT4-8150 G/HA4
287.5	440	330.3	284	284					Vòng bi BT4B 332997 B/HA1
287.5	440	330.3	284	284					Vòng bi BT4B 332997/HA1
368.294	523.875	411.162	366.712	366.712					Vòng bi BT4B 334056 B/HA1
384.175	546.1	437.96	384.175	384.175					Vòng bi BT4B 334048/HA1
391.071	550	428.625	384.175	384.175					Vòng bi BT4B 328305/HA1
400	540	330	295	295					Vòng bi 332297
400	540	295	330	330					Vòng bi BT4-8050/HA1
406.445	565.201	409.575	365.125	365.125					Vòng bi BT4B 332813 B/HA1C425
415.925	590.55	479.96	419.1	419.1					Vòng bi BT4B 334047/HA1
431.8	571.5	366.713	320.675	320.675					Vòng bi 331999
450	595	388	352	352					Vòng bi BT4-8053/HA1
482.6	647.7	436.5	401.638	401.638					Vòng bi BT4-8052/HA1
555.233	761.873	692.15	536.575	536.575					Vòng bi BT4B 334125/HA1
770	1040	800	650	650					Vòng bi BT4B 334099/HA4
872.769	1181.1	714.375	628.65	628.65					Vòng bi BT4B 332786/HA4
872.847	1181.1	714.375	628.65	628.65					Vòng bi BT4B 328956/HA4

Kỹ thuật tương lai của chuyển động

Giới thiệu về UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG Vòng bi côn bốn hàng suppliers and OEM/ODM 331138 AG Vòng bi côn bốn hàng company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Thêm về chúng tôi Ukl Bearing Manufacturing Co.,Ltd

0+

năm

Kinh nghiệm trong ngành
0+

Đa dạng mẫu mã
0+

Số lượng nhân viên
0

$

Giá trị xuất khẩu hàng năm

Giấy chứng nhận danh dự

Tin tức

Tại sao Vòng bi trụ NU 309 lại vượt trội trong thiết kế động cơ và hộp số?
04 Jun, 2026
Bài học rút ra: Vòng bi NU 309 vượt trội như một vòng bi nổi Đối với các thiết kế động cơ và hộp số trong đó sự giãn nở nhiệt của trục là mối quan tâm quan trọng, thì Vòng bi NU...

ĐỌC THÊM
Cách cài đặt vòng AV Nilos 2206 (Hướng dẫn từng bước)
28 May, 2026
Lắp đặt với mặt mở đối diện với ổ đỡ Để cài đặt đúng 2206 AV Vòng Nilos, đặt nó sao cho mặt lồi (mở) hướng về phía rãnh vòng bi. Vòng đệm phải phẳng với vòng ngoài ổ trụ...

ĐỌC THÊM
Làm thế nào để chọn vòng bi tiếp xúc góc phù hợp cho các ứng dụng tốc độ cao?
21 May, 2026
Việc lựa chọn thành phần lăn tối ưu cho máy quay tốc độ cao đòi hỏi sự hiểu biết sâu sắc về điều kiện vận hành, hình học bên trong và quản lý nhiệt. Trong số các máy móc chính xác, vòng bi ...

ĐỌC THÊM
Độ chính xác dưới áp lực: Các yếu tố chính thúc đẩy việc lựa chọn vòng bi thiết bị y tế
14 May, 2026
Trong lĩnh vực công nghệ y tế đang phát triển nhanh chóng, ngay cả bộ phận nhỏ nhất cũng có thể quyết định sự thành công của một thiết bị cứu mạng. Trong số này, vòng bi thiết bị y tế ...

ĐỌC THÊM
