Vòng bi tiếp xúc góc 7200 BECBP

Vòng bi tiếp xúc góc (ACBB) có các mương vòng trong và vòng ngoài được dịch chuyển tương đối với nhau theo hướng của trục vòng bi. Điều này có nghĩa là những vòng bi này được thiết kế để chịu được tải trọng kết hợp, bao gồm cả tải trọng hướng tâm và tải trọng trục.

Contact Us Liên hệ với chúng tôi
TRƯỚC：Vòng bi tiếp xúc góc đôi hàng 3200 A-2ZTN9/MT33 SAU：Vòng bi tiếp xúc góc tiếp xúc bốn điểm
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Đặc điểm và ưu điểm chính
Khả năng chịu tải cao và độ cứng: Do thiết kế của chúng cho phép kết hợp nhiều phần tử lăn (quả bóng) hơn vòng bi rãnh sâu nên chúng có khả năng chịu tải cao hơn và độ cứng tốt hơn cho cùng một kích thước.

Chỗ ở tải kết hợp: Chúng có thể đồng thời chứa tải trọng hướng tâm và tải trọng trục một chiều. Việc điều chỉnh kích thước góc tiếp xúc cho phép thay đổi tỷ lệ giữa khả năng chịu tải hướng tâm và hướng trục.

Thích hợp cho tốc độ cao và độ chính xác cao: Những vòng bi này phù hợp lý tưởng cho các ứng dụng liên quan đến tốc độ quay cao và định vị có độ chính xác cao, đặc biệt trong các bối cảnh như trục chính của máy công cụ.

Cài đặt linh hoạt: Chúng có thể được gắn riêng lẻ (đơn) hoặc theo cặp (chẳng hạn như sắp xếp tựa lưng, mặt đối mặt hoặc song song) để chịu tải trọng trục hai chiều và đạt được độ cứng cao hơn. Quá trình cài đặt và điều chỉnh rất đơn giản.

Hiệu suất hoạt động tốt: Chúng thể hiện đặc tính tăng tốc và giảm tốc tuyệt vời, cho phép khởi động và dừng nhanh chóng.

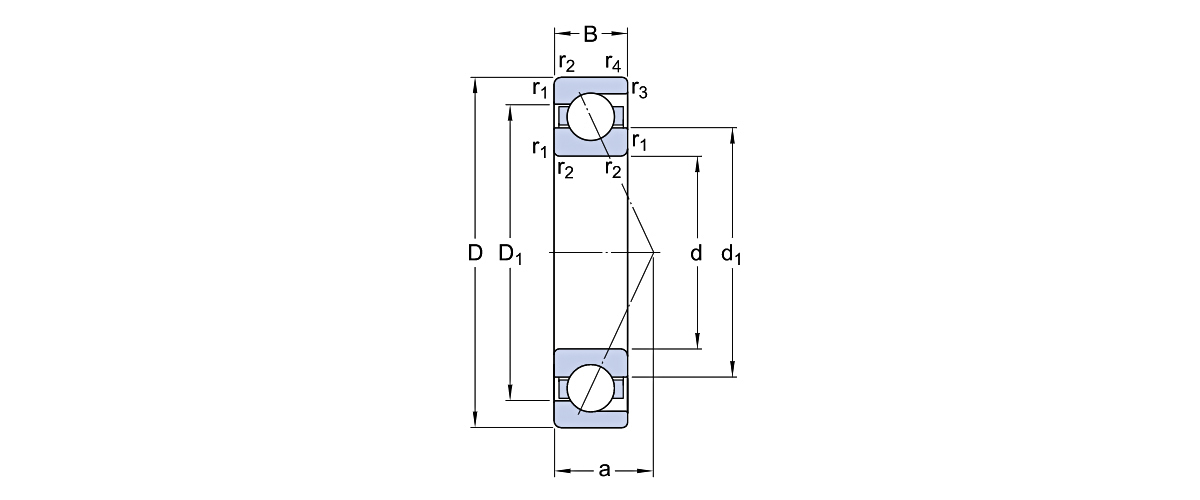

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
10 30 9 6.318 3.015 27000 27000 0.036 Vòng bi 7200 BECBP
10 30 9 6.318 3.015 27000 27000 0.03 Vòng bi 7200 BEP
12 32 10 6.849 3.42 25200 23400 0.036 Vòng bi 7201 BECBP
12 32 10 6.849 3.42 25200 23400 0.036 Vòng bi BEGAP 7201
12 32 10 6.849 3.42 25200 23400 0.036 Vòng bi 7201 BEP
12 37 12 9.54 4.5 23400 18000 0.06 Vòng bi 7301 BE-2RZP
12 37 12 9.54 4.5 23400 21600 0.06 Vòng bi 7301 BEP
15 35 11 7.488 3.96 21600 18000 0.045 Vòng bi 7202 BE-2RZP
15 35 11 7.488 3.96 21600 21600 0.045 Vòng bi 7202 BEP
15 35 11 7.92 4.185 21600 23400 0.045 Vòng bi 7202 BECBP
15 35 11 7.92 4.185 21600 23400 0.045 Vòng bi 7202 BEGAP
15 35 11 7.92 4.185 21600 23400 0.045 Vòng bi 7202 BEGBP
15 35 11 9.18 4.68 23400 36000 0.045 Vòng bi ACCBM 7202
15 42 13 11.7 6.03 19800 15300 0.082 Vòng bi 7302 BE-2RZP
15 42 13 11.7 6.03 19800 18000 0.08 Vòng bi 7302 BECBP
15 42 13 11.7 6.03 19800 18000 0.08 Vòng bi 7302 BEP
17 40 12 9.36 4.95 18000 18000 0.065 Vòng bi 7203 BEY
17 40 12 9.36 4.95 19800 15300 0.063 Vòng bi 7203 BE-2RZP
17 40 12 9.36 4.95 19800 18000 0.065 Vòng bi 7203 BEP
17 40 12 9.9 5.265 19800 19800 0.065 Vòng bi 7203 BECBP
17 40 12 9.9 5.265 19800 19800 0.065 Vòng bi 7203 BEGAP
17 40 12 9.9 5.265 19800 25200 0.065 Vòng bi 7203 BECBM
17 40 12 11.25 6.03 21600 30600 0.065 Vòng bi ACCBM 7203
17 47 14 14.31 7.47 18000 13500 0.1 Vòng bi 7303 BE-2RZP
17 47 14 14.31 7.47 18000 17100 0.11 Vòng bi 7303 BECBP
17 47 14 14.31 7.47 18000 17100 0.11 Vòng bi 7303 BEGAP
17 47 14 14.31 7.47 18000 17100 0.11 Vòng bi 7303 BEP
20 47 14 11.97 6.885 17100 12600 0.15 Vòng bi 7204 BE-2RZP
20 47 14 11.97 6.885 17100 16200 0.11 Vòng bi 7204 BEP

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
20 47 14 12.87 7.335 17100 17100 0.11 Vòng bi 7204 BECBJ
20 47 14 12.87 7.335 17100 17100 0.11 Vòng bi 7204 BECBP
20 47 14 12.87 7.335 17100 17100 0.11 Vòng bi 7204 BECBPH
20 47 14 12.87 7.335 17100 17100 0.11 Vòng bi 7204 BECBY
20 47 14 12.87 7.335 17100 17100 0.11 Vòng bi 7204 BEGAP
20 47 14 12.87 7.335 17100 17100 0.11 Vòng bi 7204 BEGBP
20 47 14 12.87 7.335 17100 21600 0.11 Vòng bi 7204 BECBM
20 47 14 14.4 8.37 18000 27000 0.11 Vòng bi ACCBM 7204
20 52 15 15.66 8.55 15300 11700 0.14 Vòng bi 7304 BE-2RZP
20 52 15 15.66 8.55 15300 14400 0.14 Vòng bi 7304 BEP
20 52 15 17.1 9 15300 16200 0.14 Vòng bi 7304 BECBP
20 52 15 17.1 9 15300 16200 0.14 Vòng bi 7304 BECBPH
20 52 15 17.1 9 15300 16200 0.14 Vòng bi 7304 BEGAP
20 52 15 17.1 9 15300 16200 0.14 Vòng bi 7304 BEGBP
20 52 15 17.1 9 15300 19800 0.14 Vòng bi 7304 BECBM
20 52 15 17.1 9 16200 16200 0.14 Vòng bi 7304 BECBY
20 52 15 18.72 10.08 17100 23400 0.14 Vòng bi ACCBM 7304
25 52 15 13.32 8.37 14400 10800 0.13 Vòng bi 7205 BE-2RZP
25 52 15 13.32 8.37 14400 13500 0.13 Vòng bi 7205 BEP
25 52 15 13.32 8.37 14400 13500 0.13 Vòng bi 7205 BEY
25 52 15 14.04 9 14400 15300 0.13 Vòng bi 7205 BECBP
25 52 15 14.04 9 14400 15300 0.13 Vòng bi 7205 BECBPH
25 52 15 14.04 9 14400 15300 0.13 Vòng bi 7205 BECBY
25 52 15 14.04 9 14400 15300 0.13 Vòng bi 7205 BEGAP
25 52 15 14.04 9 14400 15300 0.13 Vòng bi 7205 BEGAY
25 52 15 14.04 9 14400 15300 0.13 Vòng bi 7205 BEGBY
25 52 15 14.04 9 14400 18000 0.13 Vòng bi 7205 BECBM
25 52 15 16.2 10.26 15300 23400 0.13 Vòng bi ACCBM 7205
25 62 17 21.78 12.6 12600 9900 0.23 Vòng bi 7305 BE-2RZP
25 62 17 21.78 12.6 12600 12600 0.23 Vòng bi 7305 BEP

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
25 62 17 23.85 13.77 12600 13500 0.23 Vòng bi 7305 BECBP
25 62 17 26.5 15.3 14000 15000 0.23 Vòng bi 7305 BECBPH
25 62 17 26.5 15.3 14000 15000 0.23 Vòng bi 7305 BECBY
25 62 17 26.5 15.3 14000 15000 0.23 Vòng bi 7305 BEGAP
25 62 17 26.5 15.3 14000 15000 0.23 Vòng bi 7305 BEGBP
25 62 17 26.5 15.3 14000 15000 0.23 Vòng bi 7305 BEGBY
25 62 17 26.5 15.3 14000 19000 0.23 Vòng bi 7305 BECBM
25 62 17 29 17 15000 22000 0.23 Vòng bi ACCBM 7305
25 80 21 39.7 23.6 11000 15000 0.61 Vòng bi BCBM 7405
25 80 21 39.7 23.6 11000 15000 0.61 Vòng bi 7405 BM
30 62 16 22.5 14.3 13000 10000 0.2 Vòng bi 7206 BE-2RZP
30 62 16 22.5 14.3 13000 13000 0.2 Vòng bi 7206 BEP
30 62 16 24 15.6 13000 14000 0.2 Vòng bi 7206 BECBP
30 62 16 24 15.6 13000 14000 0.2 Vòng bi 7206 BECBPH
30 62 16 24 15.6 13000 14000 0.2 Vòng bi 7206 BEGAP
30 62 16 24 15.6 13000 14000 0.2 Vòng bi 7206 BEGBP
30 62 16 24 15.6 13000 18000 0.2 Vòng bi 7206 BECBM
30 62 16 24 15.6 14000 14000 0.2 Vòng bi BECBY 7206
30 62 16 24 15.6 14000 14000 0.2 Vòng bi 7206 BEGAJ
30 62 16 24 15.6 14000 14000 0.2 Vòng bi 7206 BEGAY
30 62 16 27.5 17.3 15000 20000 0.2 Vòng bi ACCBM 7206
30 72 19 32.5 19.3 12000 9500 0.35 Vòng bi 7306 BE-2RZP
30 72 19 32.5 19.3 12000 12000 0.35 Vòng bi 7306 BEP
30 72 19 32.5 19.3 12000 16000 0.35 Vòng bi 7306 BEGBM
30 72 19 35.5 21.2 12000 13000 0.35 Vòng bi 7306 BECBP
30 72 19 35.5 21.2 12000 13000 0.35 Vòng bi 7306 BEGAP
30 72 19 35.5 21.2 12000 13000 0.35 Vòng bi 7306 BEGAPH
30 72 19 35.5 21.2 12000 13000 0.35 Vòng bi 7306 BEGBP
30 72 19 35.5 21.2 12000 16000 0.35 Vòng bi 7306 BECBM
30 72 19 35.5 21.2 12000 16000 0.35 Vòng bi 7306 BEGAM

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
30 72 19 35.5 21.2 13000 13000 0.35 Vòng bi BECBY 7306
30 72 19 31.95 19.08 11700 11700 0.34 Vòng bi 7306 BEGBY
30 72 19 35.1 21.24 11700 17100 0.34 Vòng bi ACCBM 7306
30 90 23 42.75 26.1 9000 11700 0.83 Vòng bi BCBM 7406
30 90 23 42.75 26.1 9000 11700 0.83 Vòng bi 7406 BM
35 72 17 26.19 17.1 9900 8100 0.35 Vòng bi 7207 BE-2RZP
35 72 17 26.19 17.1 9900 9900 0.35 Vòng bi 7207 BEP
35 72 17 27.9 18.72 9900 10800 0.35 Vòng bi 7207 BECBP
35 72 17 27.9 18.72 9900 10800 0.35 Vòng bi 7207 BECBPH
35 72 17 27.9 18.72 9900 10800 0.35 Vòng bi 7207 BEGAP
35 72 17 27.9 18.72 9900 10800 0.35 Vòng bi 7207 BEGBP
35 72 17 27.9 18.72 9900 13500 0.35 Vòng bi 7207 BECBM
35 72 17 27.9 18.72 9900 13500 0.35 Vòng bi 7207 BEGAM
35 72 17 27.9 18.72 10800 10800 0.35 Vòng bi BECBY 7207
35 72 17 27.9 18.72 10800 10800 0.35 Vòng bi 7207 BEGAY
35 72 17 27.9 18.72 10800 10800 0.35 Vòng bi 7207 BEGBY
35 72 17 31.95 20.88 10800 16200 0.35 Vòng bi ACCBM 7207
35 80 21 35.1 22.05 9900 7650 0.45 Vòng bi 7307 BE-2RZP
35 80 21 35.1 22.05 9900 9000 0.45 Vòng bi 7307 BEP
35 80 21 37.35 23.85 9900 9900 0.45 Vòng bi 7307 BECBP
35 80 21 37.35 23.85 9900 9900 0.45 Vòng bi 7307 BECBY
35 80 21 37.35 23.85 9900 9900 0.45 Vòng bi 7307 BEGAP
35 80 21 37.35 23.85 9900 9900 0.45 Vòng bi 7307 BEGAPH
35 80 21 37.35 23.85 9900 9900 0.45 Vòng bi 7307 BEGBP
35 80 21 37.35 23.85 9900 12600 0.45 Vòng bi 7307 BECBM
35 80 21 37.35 23.85 9900 12600 0.45 Vòng bi 7307 BEGAM
35 80 21 41.85 27 9900 15300 0.45 Vòng bi ACCBM 7307
35 100 25 54.45 34.2 8100 10800 1.1 Vòng bi 7407 BCBM
35 100 25 54.45 34.2 8100 10800 1.1 Vòng bi 7407 BM
40 80 18 31.05 21.6 9000 7200 0.42 Vòng bi 7208 BE-2RZP

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
40 80 18 31.05 21.6 9000 9000 0.42 Vòng bi 7208 BEP
40 80 18 32.85 23.4 9000 9900 0.37 Vòng bi 7208 BECBJ
40 80 18 32.85 23.4 9000 9900 0.37 Vòng bi 7208 BECBP
40 80 18 32.85 23.4 9000 9900 0.37 Vòng bi 7208 BECBPH
40 80 18 32.85 23.4 9000 9900 0.37 Vòng bi 7208 BEGAP
40 80 18 32.85 23.4 9000 11700 0.37 Vòng bi 7208 BECBM
40 80 18 32.85 23.4 9900 9900 0.37 Vòng bi BECBY 7208
40 80 18 32.85 23.4 9900 9900 0.37 Vòng bi 7208 BEGAY
40 80 18 32.85 23.4 9900 9900 0.37 Vòng bi 7208 BEGBY
40 80 18 37.35 26.1 9900 14400 0.37 Vòng bi ACCBM 7208
40 90 23 41.58 27.45 8550 6750 0.62 Vòng bi 7308 BE-2RZP
40 90 23 41.58 27.45 8550 8100 0.62 Vòng bi 7308 BEP
40 90 23 45 29.25 8550 9000 0.62 Vòng bi 7308 BECAP
40 90 23 45 29.25 8550 9000 0.62 Vòng bi 7308 BECBJ
40 90 23 45 29.25 8550 9000 0.62 Vòng bi 7308 BECBP
40 90 23 45 29.25 8550 9000 0.62 Vòng bi 7308 BEGAP
40 90 23 45 29.25 8550 9000 0.62 Vòng bi 7308 BEGAPH
40 90 23 45 29.25 8550 9000 0.62 Vòng bi 7308 BEGBP
40 90 23 45 29.25 8550 10800 0.62 Vòng bi 7308 BECBM
40 90 23 45 29.25 8550 10800 0.62 Vòng bi 7308 BEGAM
40 90 23 45 29.25 8550 10800 0.62 Vòng bi 7308 BEGBM
40 90 23 45 29.25 9000 9000 0.62 Vòng bi 7308 BECBY
40 90 23 45 29.25 9000 9000 0.62 Vòng bi 7308 BEGBY
40 90 23 50.4 32.4 9000 13500 0.62 Vòng bi ACCBM 7308
40 110 27 63.18 40.5 7200 9900 1.4 Vòng bi 7408 BCBM
40 110 27 63.18 40.5 7200 9900 1.4 Vòng bi 7408 BGBM
40 110 27 63.18 40.5 7200 9900 1.4 Vòng bi 7408 BM
45 85 19 32.22 23.4 8550 6750 0.52 Vòng bi 7209 BE-2RZP
45 85 19 32.22 23.4 8550 8100 0.52 Vòng bi 7209 BEP
45 85 19 34.2 25.65 8550 9000 0.52 Vòng bi 7209 BECBJ

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 Vòng bi 7209 BECBP
45 85 19 34.2 25.65 8550 9000 0.42 Vòng bi 7209 BEGAP
45 85 19 34.2 25.65 8550 9000 0.42 Vòng bi 7209 BEGAPH
45 85 19 34.2 25.65 8550 10800 0.42 Vòng bi 7209 BECBM
45 85 19 34.2 25.65 9000 9000 0.42 Vòng bi 7209 BECBY
45 85 19 34.2 25.65 9000 9000 0.42 Vòng bi 7209 BEGAY
45 85 19 34.2 25.65 9000 9000 0.42 Vòng bi 7209 BEGBY
45 85 19 39.6 28.8 9000 13500 0.42 Vòng bi ACCBM 7209
45 100 25 50.31 33.75 7650 6030 0.85 Vòng bi 7309 BE-2RZP
45 100 25 50.31 33.75 7650 7200 0.85 Vòng bi 7309 BEP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BECAP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BECBJ
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BECBP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGAM
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGAP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGAPH
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGBP
45 100 25 54.9 36.45 7650 9900 0.85 Vòng bi 7309 BECBM
45 100 25 54.9 36.45 8100 8100 0.85 Vòng bi 7309 BECBY
45 100 25 54.9 36.45 8100 8100 0.85 Vòng bi 7309 BEGBY
45 100 25 61.2 40.95 8100 11700 0.85 Vòng bi ACCBM 7309
45 120 29 76.68 49.5 6750 6750 1.55 Vòng bi 7409 BCBM
45 120 29 76.68 49.5 6750 6750 1.55 Vòng bi BGBM 7409
45 120 29 76.68 49.5 6750 6750 1.55 Vòng bi 7409 BGM
50 90 20 33.93 25.65 8100 6300 0.55 Vòng bi 7210 BE-2RZP
50 90 20 33.93 25.65 8100 7650 0.55 Vòng bi 7210 BEP
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBJ
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBP
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBPH
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBY

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 Vòng bi 7209 BECBP
45 85 19 34.2 25.65 8550 9000 0.42 Vòng bi 7209 BEGAP
45 85 19 34.2 25.65 8550 9000 0.42 Vòng bi 7209 BEGAPH
45 85 19 34.2 25.65 8550 10800 0.42 Vòng bi 7209 BECBM
45 85 19 34.2 25.65 9000 9000 0.42 Vòng bi 7209 BECBY
45 85 19 34.2 25.65 9000 9000 0.42 Vòng bi 7209 BEGAY
45 85 19 34.2 25.65 9000 9000 0.42 Vòng bi 7209 BEGBY
45 85 19 39.6 28.8 9000 13500 0.42 Vòng bi ACCBM 7209
45 100 25 50.31 33.75 7650 6030 0.85 Vòng bi 7309 BE-2RZP
45 100 25 50.31 33.75 7650 7200 0.85 Vòng bi 7309 BEP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BECAP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BECBJ
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BECBP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGAM
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGAP
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGAPH
45 100 25 54.9 36.45 7650 8100 0.85 Vòng bi 7309 BEGBP
45 100 25 54.9 36.45 7650 9900 0.85 Vòng bi 7309 BECBM
45 100 25 54.9 36.45 8100 8100 0.85 Vòng bi 7309 BECBY
45 100 25 54.9 36.45 8100 8100 0.85 Vòng bi 7309 BEGBY
45 100 25 61.2 40.95 8100 11700 0.85 Vòng bi ACCBM 7309
45 120 29 76.68 49.5 6750 6750 1.55 Vòng bi 7409 BCBM
45 120 29 76.68 49.5 6750 6750 1.55 Vòng bi BGBM 7409
45 120 29 76.68 49.5 6750 6750 1.55 Vòng bi 7409 BGM
50 90 20 33.93 25.65 8100 6300 0.55 Vòng bi 7210 BE-2RZP
50 90 20 33.93 25.65 8100 7650 0.55 Vòng bi 7210 BEP
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBJ
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBP
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBPH
50 90 20 36 27.9 8100 8100 0.55 Vòng bi 7210 BECBY

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
55 100 21 44.1 36 7200 9000 0.62 Vòng bi 7211 BECBM
55 100 21 51.3 40.5 7650 10800 0.62 Vòng bi ACCBM 7211
55 120 29 71.37 49.5 6300 6030 1.4 Vòng bi 7311 BEP
55 120 29 76.5 54 6300 6300 1.4 Vòng bi 7311 BECBJ
55 120 29 76.5 54 6300 6300 1.4 Vòng bi 7311 BECBP
55 120 29 76.5 54 6300 6300 1.4 Vòng bi 7311 BECBPH
55 120 29 76.5 54 6300 6300 1.4 Vòng bi 7311 BEGAP
55 120 29 76.5 54 6300 6300 1.4 Vòng bi 7311 BEGAY
55 120 29 76.5 54 6300 6300 1.4 Vòng bi 7311 BEGBP
55 120 29 76.5 54 6300 6300 1.4 Vòng bi 7311 BEGBY
55 120 29 76.5 54 6300 8100 1.4 Vòng bi 7311 BECBM
55 120 29 76.5 54 6300 8100 1.4 Vòng bi 7311 BECCM
55 120 29 76.5 54 6300 8100 1.4 Vòng bi 7311 BEGAM
55 120 29 76.5 54 6300 8100 1.4 Vòng bi 7311 BEGBM
55 120 29 81 58.95 6300 6300 1.4 Vòng bi 7311 BECBY
55 120 29 86.85 60.3 6750 9900 1.4 Vòng bi ACCBM 7311
55 140 33 99.9 68.85 5670 7200 2.75 Vòng bi BCBM 7411
55 140 33 99.9 68.85 5670 7200 2.75 Vòng bi BGAM 7411
55 140 33 99.9 68.85 5670 7200 2.75 Vòng bi 7411 BGBM
55 140 33 99.9 68.85 5670 7200 2.75 Vòng bi 7411 BGM
55 140 33 99.9 68.85 5670 7200 2.75 Vòng bi 7411 BM
60 110 22 51.48 40.95 6300 6300 0.8 Vòng bi 7212 BEP
60 110 22 54.9 45 6300 6750 0.8 Vòng bi 7212 BECBJ
60 110 22 54.9 45 6300 6750 0.8 Vòng bi 7212 BECBP
60 110 22 54.9 45 6300 6750 0.8 Vòng bi 7212 BECBPH
60 110 22 54.9 45 6300 6750 0.8 Vòng bi 7212 BECBY
60 110 22 54.9 45 6300 6750 0.8 Vòng bi 7212 BEGAP
60 110 22 54.9 45 6300 6750 0.8 Vòng bi 7212 BEGBP
60 110 22 54.9 45 6300 8550 0.8 Vòng bi 7212 BECBM
60 110 22 54.9 45 6300 8550 0.8 Vòng bi 7212 BEGAM

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
60 110 22 62.55 50.4 7200 9900 0.8 Vòng bi ACCBM 7212
60 130 31 86.04 62.55 5670 5400 1.75 Vòng bi 7312 BEP
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BECAP
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BECBJ
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BECBP
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BECBPH
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BECBY
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BEGAP
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BEGAY
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BEGBP
60 130 31 93.6 68.85 5670 6030 1.75 Vòng bi 7312 BEGBY
60 130 31 93.6 68.85 5670 7650 1.75 Vòng bi 7312 BECBM
60 130 31 93.6 68.85 5670 7650 1.75 Vòng bi 7312 BECCM
60 130 31 93.6 68.85 5670 7650 1.75 Vòng bi 7312 BEGAM
60 130 31 93.6 68.85 5670 7650 1.75 Vòng bi 7312 BEGBM
60 130 31 104.4 76.5 6300 9000 1.75 Vòng bi ACCBM 7312
60 150 35 107.1 77.85 5040 6750 3.3 Vòng bi 7412 BCBM
60 150 35 107.1 77.85 5040 6750 3.3 Vòng bi BGAM 7412
60 150 35 107.1 77.85 5040 6750 3.3 Vòng bi 7412 BGBM
60 150 35 107.1 77.85 5040 6750 3.3 Vòng bi 7412 BM
65 120 23 59.67 48.6 6030 5670 1 Vòng bi BEGAF 7213
65 120 23 59.67 48.6 6030 5670 1 Vòng bi 7213 BEP
65 120 23 62.55 51.3 6030 6030 1 Vòng bi 7213 BECBJ
65 120 23 62.55 51.3 6030 6030 1 Vòng bi 7213 BECBP
65 120 23 62.55 51.3 6030 6030 1 Vòng bi 7213 BECBY
65 120 23 62.55 51.3 6030 6030 1 Vòng bi 7213 BEGAP
65 120 23 62.55 51.3 6030 6030 1 Vòng bi 7213 BEGAPH
65 120 23 62.55 51.3 6030 7650 1 Vòng bi 7213 BECBM
65 120 23 73.35 58.95 6300 9000 1 Vòng bi ACCBM 7213
65 140 33 97.2 72 5400 5040 2.15 Vòng bi 7313 BECBF

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
65 140 33 97.2 72 5400 5040 2.15 Vòng bi BEGAF 7313
65 140 33 97.2 72 5400 5040 2.15 Vòng bi 7313 BEP
65 140 33 104.4 77.85 5400 5670 2.15 Vòng bi 7313 BECBJ
65 140 33 104.4 77.85 5400 5670 2.15 Vòng bi 7313 BECBP
65 140 33 104.4 77.85 5400 5670 2.15 Vòng bi 7313 BECBPH
65 140 33 104.4 77.85 5400 5670 2.15 Vòng bi 7313 BECBY
65 140 33 104.4 77.85 5400 5670 2.15 Vòng bi 7313 BEGAP
65 140 33 104.4 77.85 5400 5670 2.15 Vòng bi 7313 BEGBP
65 140 33 104.4 77.85 5400 5670 2.15 Vòng bi 7313 BEGBY
65 140 33 104.4 77.85 5400 7200 2.15 Vòng bi 7313 BECBM
65 140 33 104.4 77.85 5400 7200 2.15 Vòng bi 7313 BECCM
65 140 33 104.4 77.85 5400 7200 2.15 Vòng bi 7313 BEGAM
65 140 33 104.4 77.85 5400 7200 2.15 Vòng bi 7313 BEGBM
65 140 33 118.8 86.85 5670 8550 2.15 Vòng bi ACCBM 7313
65 160 37 117 86.85 4770 4770 4 Vòng bi 7413 BGBM
65 160 37 117 86.85 4770 6300 4 Vòng bi 7413 BCBM
69.85 158.75 34.925 124.2 93.6 5400 5400 3.6 Vòng bi AMS 22 ABP
70 125 24 60.84 50.4 5670 5400 1.1 Vòng bi BEGAF 7214
70 125 24 60.84 50.4 5670 5400 1.1 Vòng bi 7214 BEP
70 125 24 64.8 54 5670 5670 1.1 Vòng bi 7214 BECBJ
70 125 24 64.8 54 5670 5670 1.1 Vòng bi 7214 BECBP
70 125 24 64.8 54 5670 5670 1.1 Vòng bi 7214 BECBPH
70 125 24 64.8 54 5670 5670 1.1 Vòng bi 7214 BECBY
70 125 24 64.8 54 5670 5670 1.1 Vòng bi 7214 BEGAP
70 125 24 64.8 54 5670 7200 1.1 Vòng bi 7214 BECBM
70 125 24 64.8 54 5670 7200 1.1 Vòng bi 7214 BEGAM
70 125 24 74.7 61.2 6030 9000 1.1 Vòng bi ACCBM 7214
70 150 35 107.1 81 5040 4770 2.65 Vòng bi BEGAF 7314
70 150 35 107.1 81 5040 4770 2.65 Vòng bi 7314 BEP
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BECAP

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BECBJ
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BECBP
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BECBPH
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BECBY
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BEGAJ
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BEGAP
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BEGAPH
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BEGAY
70 150 35 114.3 88.2 5040 5040 2.65 Vòng bi 7314 BEGBY
70 150 35 114.3 88.2 5040 6300 2.65 Vòng bi 7314 BECBM
70 150 35 114.3 88.2 5040 6300 2.65 Vòng bi 7314 BEGAM
70 150 35 128.7 99 5400 7650 2.65 Vòng bi ACCBM 7314
70 180 42 143.1 114.3 4320 5670 5.8 Vòng bi 7414 BCBM
70 180 42 143.1 114.3 4320 5670 5.8 Vòng bi BGAM 7414
75 130 25 63.18 54 5400 5040 1.2 Vòng bi 7215 BEP
75 130 25 66.15 58.95 5400 5670 1.2 Vòng bi 7215 BECBJ
75 130 25 66.15 58.95 5400 5670 1.2 Vòng bi 7215 BECBP
75 130 25 66.15 58.95 5400 5670 1.2 Vòng bi 7215 BECBPH
75 130 25 66.15 58.95 5400 5670 1.2 Vòng bi BEGAP 7215
75 130 25 66.15 58.95 5400 7200 1.2 Vòng bi 7215 BECBM
75 130 25 66.15 58.95 5670 5670 1.2 Vòng bi 7215 BECBY
75 130 25 66.15 58.95 5670 5670 1.2 Vòng bi 7215 BEGAM
75 130 25 66.15 58.95 5670 5670 1.2 Vòng bi 7215 BEGAY
75 160 37 112.5 88.2 4770 4500 3.2 Vòng bi 7315 BEP
75 160 37 118.8 93.6 4770 4770 3.2 Vòng bi 7315 BECBJ
75 160 37 118.8 93.6 4770 4770 3.2 Vòng bi 7315 BECBP
75 160 37 118.8 93.6 4770 4770 3.2 Vòng bi 7315 BECBY
75 160 37 118.8 93.6 4770 4770 3.2 Vòng bi BEGAP 7315
75 160 37 118.8 93.6 4770 4770 3.2 Vòng bi 7315 BEGAPH
75 160 37 118.8 93.6 4770 6030 3.2 Vòng bi 7315 BECBM

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
75 160 37 118.8 93.6 4770 6030 3.2 Vòng bi 7315 BEGAM
75 190 45 151.2 126 4050 5400 6.85 Vòng bi BCBM 7415
75 190 45 151.2 126 4050 5400 6.85 Vòng bi BGAM 7415
75 190 45 151.2 126 4050 5400 6.85 Vòng bi 7415 BGBM
76.2 177.8 39.688 146.7 123.3 4770 4500 5.21 Vòng bi AMS 24 ABP
80 140 26 72.54 62.55 5040 4770 1.45 Vòng bi BEGAF 7216
80 140 26 72.54 62.55 5040 4770 1.45 Vòng bi 7216 BEGAP
80 140 26 72.54 62.55 5040 4770 1.45 Vòng bi 7216 BEP
80 140 26 76.5 67.5 5040 5040 1.45 Vòng bi 7216 BECBJ
80 140 26 76.5 67.5 5040 5040 1.45 Vòng bi 7216 BECBP
80 140 26 76.5 67.5 5040 5040 1.45 Vòng bi 7216 BECBPH
80 140 26 76.5 67.5 5040 5040 1.45 Vòng bi 7216 BECBY
80 140 26 76.5 67.5 5040 5040 1.45 Vòng bi 7216 BEGAPH
80 140 26 76.5 67.5 5040 6300 1.45 Vòng bi 7216 BECBM
80 140 26 76.5 67.5 5040 6300 1.45 Vòng bi 7216 BEGAM
80 170 39 121.5 99 4500 4050 3.8 Vòng bi 7316 BEP
80 170 39 128.7 106.2 4500 4500 3.8 Vòng bi 7316 BECBJ
80 170 39 128.7 106.2 4500 4500 3.8 Vòng bi 7316 BECBP
80 170 39 128.7 106.2 4500 4500 3.8 Vòng bi 7316 BECBPH
80 170 39 128.7 106.2 4500 4500 3.8 Vòng bi BECBY 7316
80 170 39 128.7 106.2 4500 4500 3.8 Vòng bi BEGAP 7316
80 170 39 128.7 106.2 4500 4500 3.8 Vòng bi 7316 BEGAY
80 170 39 128.7 106.2 4500 4500 3.8 Vòng bi 7316 BEGBY
80 170 39 128.7 106.2 4500 5670 3.8 Vòng bi 7316 BECBM
80 170 39 128.7 106.2 4500 5670 3.8 Vòng bi 7316 BECCM
80 170 39 128.7 106.2 4500 5670 3.8 Vòng bi BEGAM 7316
80 200 48 160.2 137.7 3600 3870 8.1 Vòng bi GAM 7416
80 200 48 160.2 137.7 3600 3870 8.1 Vòng bi 7416 M
80 200 48 160.2 137.7 3870 3870 8.1 Vòng bi 7416 CBM
85 150 28 86.04 74.7 4770 4500 1.85 Vòng bi BEGAF 7217

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
85 150 28 86.04 74.7 4770 4500 1.85 Vòng bi 7217 BEGAP
85 150 28 86.04 74.7 4770 4500 1.85 Vòng bi 7217 BEP
85 150 28 91.8 81 4770 4770 1.85 Vòng bi 7217 BECBJ
85 150 28 91.8 81 4770 4770 1.85 Vòng bi 7217 BECBP
85 150 28 91.8 81 4770 4770 1.85 Vòng bi 7217 BECBY
85 150 28 91.8 81 4770 6030 1.85 Vòng bi 7217 BECBM
85 180 41 131.4 109.8 4050 3870 4.61 Vòng bi 7317 BECBF
85 180 41 131.4 109.8 4050 3870 4.61 Vòng bi BEGAF 7317
85 180 41 131.4 109.8 4050 3870 4.61 Vòng bi 7317 BEP
85 180 41 140.4 118.8 4050 4320 4.61 Vòng bi 7317 BECBJ
85 180 41 140.4 118.8 4050 4320 4.61 Vòng bi 7317 BECBP
85 180 41 140.4 118.8 4050 4320 4.61 Vòng bi 7317 BECBY
85 180 41 140.4 118.8 4050 4320 4.61 Vòng bi 7317 BEGAP
85 180 41 140.4 118.8 4050 4320 4.61 Vòng bi 7317 BEGAPH
85 180 41 140.4 118.8 4050 5400 4.61 Vòng bi 7317 BECBM
85 180 41 140.4 118.8 4050 5400 4.61 Vòng bi 7317 BECCM
85 180 41 140.4 118.8 4050 5400 4.61 Vòng bi 7317 BEGAM
85 210 52 171 149.4 3600 3600 9.6 Vòng bi BABMC 7417
85 210 52 171 149.4 3600 3600 9.6 Vòng bi BAGAMC 7417
88.9 165.1 28.575 114.3 100.8 4770 4500 2.89 Vòng bi ALS 28 ABP
90 160 30 97.2 86.85 4500 4050 2.3 Vòng bi BEGAF 7218
90 160 30 97.2 86.85 4500 4050 2.3 Vòng bi 7218 BEP
90 160 30 97.2 86.85 4500 5670 2.3 Vòng bi 7218 BEGAM
90 160 30 104.4 93.6 4500 4500 2.3 Vòng bi 7218 BECBJ
90 160 30 104.4 93.6 4500 4500 2.3 Vòng bi 7218 BECBP
90 160 30 104.4 93.6 4500 4500 2.3 Vòng bi 7218 BECBY
90 160 30 104.4 93.6 4500 4500 2.3 Vòng bi 7218 BECCM
90 160 30 104.4 93.6 4500 4500 2.3 Vòng bi 7218 BEGAP
90 160 30 104.4 93.6 4500 4500 2.3 Vòng bi 7218 BEGAY
90 160 30 104.4 93.6 4500 5670 2.3 Vòng bi 7218 BECBM

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
90 190 43 140.4 120.6 3870 3600 5.2 Vòng bi 7318 BEP
90 190 43 149.4 131.4 3870 4050 5.2 Vòng bi 7318 BECBJ
90 190 43 149.4 131.4 3870 4050 5.2 Vòng bi 7318 BECBP
90 190 43 149.4 131.4 3870 4050 5.2 Vòng bi 7318 BECBY
90 190 43 149.4 131.4 3870 4050 5.2 Vòng bi 7318 BEGAP
90 190 43 149.4 131.4 3870 4050 5.2 Vòng bi 7318 BEGAPH
90 190 43 149.4 131.4 3870 4050 5.2 Vòng bi 7318 BEGAY
90 190 43 149.4 131.4 3870 5040 5.2 Vòng bi 7318 BECBM
90 190 43 149.4 131.4 3870 5040 5.2 Vòng bi 7318 BEGAM
90 225 54 190.8 173.7 3240 3420 11.5 Vòng bi GAM 7418
90 225 54 190.8 173.7 3420 3420 11.5 Vòng bi 7418 CBM
95 170 32 111.6 97.2 4050 3870 2.7 Vòng bi 7219 BEP
95 170 32 116.1 106.2 4050 4320 2.7 Vòng bi 7219 BECBP
95 170 32 116.1 106.2 4050 4320 2.7 Vòng bi BECBY 7219
95 170 32 116.1 106.2 4050 4320 2.7 Vòng bi 7219 BEGAPH
95 170 32 116.1 106.2 4050 5400 2.7 Vòng bi 7219 BECBM
95 170 32 116.1 106.2 4050 5400 2.7 Vòng bi 7219 BEGAM
95 200 45 151.2 135 3600 3420 6.05 Vòng bi BEGAF 7319
95 200 45 151.2 135 3600 3420 6.05 Vòng bi 7319 BEP
95 200 45 151.2 135 3600 3600 6.05 Vòng bi BEM 7319
95 200 45 162 146.7 3600 3870 6.05 Vòng bi 7319 BECBP
95 200 45 162 146.7 3600 3870 6.05 Vòng bi 7319 BECBY
95 200 45 162 146.7 3600 3870 6.05 Vòng bi 7319 BEGAP
95 200 45 162 146.7 3600 3870 6.05 Vòng bi 7319 BEGAY
95 200 45 162 146.7 3600 3870 6.05 Vòng bi 7319 BEGBY
95 200 45 162 146.7 3600 4770 6.05 Vòng bi 7319 BECBM
95 200 45 162 146.7 3600 4770 6.05 Vòng bi 7319 BEGAM
95 250 55 217.8 212.4 3060 3060 13.5 Vòng bi 7419 CBM
95 250 55 217.8 212.4 3060 3060 13.5 Vòng bi 7419 GAM
95 250 55 217.8 212.4 3060 3060 13.5 Vòng bi 7419 M

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
100 180 34 121.5 109.8 4050 3600 3.3 Vòng bi 7220 BEP
100 180 34 128.7 120.6 3870 5040 3.5 Vòng bi 7220 BECBM
100 180 34 128.7 120.6 3870 5040 3.5 Vòng bi 7220 BECCM
100 180 34 128.7 120.6 3870 5040 3.5 Vòng bi 7220 BEGAM
100 180 34 128.7 120.6 4050 4050 3.5 Vòng bi 7220 BECBP
100 180 34 128.7 120.6 4050 4050 3.5 Vòng bi 7220 BECBY
100 180 34 128.7 120.6 4050 4050 3.5 Vòng bi 7220 BEGAY
100 215 47 182.7 171 3420 3240 7.5 Vòng bi 7320 BEGAF
100 215 47 182.7 171 3420 3240 7.5 Vòng bi 7320 BEM
100 215 47 182.7 171 3420 3240 7.5 Vòng bi 7320 BEP
100 215 47 194.4 187.2 3420 3600 7.5 Vòng bi 7320 BECBP
100 215 47 194.4 187.2 3420 3600 7.5 Vòng bi 7320 BECBY
100 215 47 194.4 187.2 3420 3600 7.5 Vòng bi 7320 BEGAP
100 215 47 194.4 187.2 3420 3600 7.5 Vòng bi 7320 BEGBY
100 215 47 194.4 187.2 3420 4500 7.5 Vòng bi 7320 BECBM
100 215 47 194.4 187.2 3420 4500 7.5 Vòng bi 7320 BECCM
100 215 47 194.4 187.2 3420 4500 7.5 Vòng bi 7320 BEGAM
100 265 60 238.5 243 2880 2880 15.5 Vòng bi 7420 CBM
101.6 184.15 31.75 143.1 128.7 4050 4050 3.15 Vòng bi ALS 32 ABP
105 190 36 133.2 123.3 3600 3420 3.95 Vòng bi 7221 BEP
105 190 36 140.4 135 3600 3870 3.95 Vòng bi 7221 BECBP
105 190 36 140.4 135 3600 4770 3.95 Vòng bi 7221 BECBM
105 225 49 182.7 173.7 3240 3060 8.55 Vòng bi 7321 BEP
105 225 49 194.4 187.2 3240 3420 8.55 Vòng bi 7321 BECBP
105 225 49 194.4 187.2 3240 4320 8.55 Vòng bi 7321 BECBM
105 225 49 194.4 187.2 3240 4320 8.55 Vòng bi 7321 BEGAM
110 200 38 137.7 128.7 3600 3240 4.6 Vòng bi BEGAF 7222
110 200 38 137.7 128.7 3600 3240 4.6 Vòng bi 7222 BEP
110 200 38 146.7 140.4 3600 3600 4.6 Vòng bi 7222 BECBP
110 200 38 146.7 140.4 3600 3600 4.6 Vòng bi 7222 BECBY

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
110 200 38 146.7 140.4 3600 4500 4.6 Vòng bi 7222 BECBM
110 200 38 146.7 140.4 3600 4500 4.6 Vòng bi 7222 BECCM
110 240 50 202.5 201.6 3060 2880 10 Vòng bi 7322 BEP
110 240 50 202.5 201.6 3060 3060 10 Vòng bi BEM 7322
110 240 50 216 220.5 3060 3240 10 Vòng bi 7322 BECBP
110 240 50 216 220.5 3060 3240 10 Vòng bi 7322 BECBY
110 240 50 216 220.5 3060 4050 10 Vòng bi 7322 BECBM
110 240 50 216 220.5 3060 4050 10 Vòng bi 7322 BECCM
110 240 50 216 220.5 3060 4050 10 Vòng bi 7322 BEGAM
110 240 50 216 220.5 3060 4050 10 Vòng bi 7322 BEGBM
120 180 28 78.39 83.7 3600 3600 2.4 Vòng bi 7024 BGM
120 215 40 148.5 146.7 3240 3600 5.89 Vòng bi BCBM 7224
120 215 40 148.5 146.7 3240 3600 5.89 Vòng bi BGAM 7224
120 215 40 148.5 146.7 3240 3600 5.89 Vòng bi 7224 BM
120 260 55 214.2 225 2700 3240 14.5 Vòng bi 7324 BCBM
120 260 55 214.2 225 2700 3240 14.5 Vòng bi BGAM 7324
120 260 55 214.2 225 2700 3240 14.5 Vòng bi 7324 BGBM
127 228.6 34.925 167.4 171 3240 3240 6.1 Vòng bi ALS 40 ABM
130 230 40 167.4 173.7 3060 3060 6.95 Vòng bi 7226 BGAF
130 230 40 167.4 173.7 3060 3420 6.95 Vòng bi BCBM 7226
130 230 40 167.4 173.7 3060 3420 6.95 Vòng bi BGAM 7226
130 230 40 167.4 173.7 3060 3420 6.95 Vòng bi 7226 BM
130 280 58 248.4 274.5 2520 3060 17.1 Vòng bi BCBM 7326
130 280 58 248.4 274.5 2520 3060 17.1 Vòng bi BGAM 7326
130 280 58 248.4 274.5 2520 3060 17.1 Vòng bi 7326 BM
140 210 33 102.6 116.1 3060 3060 3.85 Vòng bi 7028 BGM
140 250 42 179.1 190.8 2700 3240 8.85 Vòng bi 7228 BCBM
140 250 42 179.1 190.8 2700 3240 8.85 Vòng bi 7228 BGAM
140 250 42 179.1 190.8 2700 3240 8.85 Vòng bi 7228 BM
140 300 62 271.8 310.5 2340 2700 21.5 Vòng bi BCBM 7328

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
140 300 62 271.8 310.5 2340 2700 21.5 Vòng bi BGAM 7328
150 225 35 119.7 131.4 2880 2880 4.7 Vòng bi 7030 BGM
150 270 45 194.4 216 2520 2880 11.5 Vòng bi 7230 BCBM
150 270 45 194.4 216 2520 2880 11.5 Vòng bi 7230 BGAM
150 320 65 298.8 351 2160 2520 26 Vòng bi 7330 BCBM
150 320 65 298.8 351 2160 2520 26 Vòng bi 7330 BGAM
160 290 48 229.5 270 2520 2700 14 Vòng bi BCBM 7232
160 290 48 229.5 270 2520 2700 14 Vòng bi BGAM 7232
160 340 68 322.2 396 2160 2340 30.3 Vòng bi 7332 BCBM
170 260 42 154.8 183.6 1800 2520 7.65 Vòng bi 7034 BGM
170 310 52 252.9 310.5 2160 2520 17.5 Vòng bi 7234 BCBM
170 360 72 351 441 1980 2340 36 Vòng bi 7334 BCBM
180 280 46 175.5 216 2340 2340 10 Vòng bi 7036 BGM
180 320 52 261.9 337.5 2160 2340 18 Vòng bi BCAM 7236
180 320 52 261.9 337.5 2160 2340 18 Vòng bi BCBM 7236
180 380 75 369 486 1800 2160 42 Vòng bi BCBM 7336
190 290 46 179.1 229.5 2160 2160 10.5 Vòng bi 7038 BGM
190 340 55 276.3 364.5 1980 2340 22 Vòng bi 7238 BCBM
190 400 78 397.8 540 1800 1980 48.5 Vòng bi 7338 BCBM
200 310 51 202.5 261 1980 1980 18 Vòng bi 7040 BGM
200 360 58 292.5 387 1800 2160 25 Vòng bi 7240 BCBM
200 420 80 415.8 589.5 1710 1980 53 Vòng bi 7340 BCBM
220 340 56 229.5 319.5 1800 1800 18 Vòng bi 7044 BGM
220 400 65 351 504 1620 1980 37 Vòng bi 7244 BCBM
220 460 88 444.6 648 1440 1530 70 Vòng bi 7344 BCBM
240 360 56 234 337.5 1710 1710 19 Vòng bi 7048 BGM
240 440 72 327.6 486 1440 1530 49 Vòng bi 7248 BCBM
240 500 95 503.1 720 1260 1350 89.4 Vòng bi 7348 BCBM
260 400 65 298.8 459 1530 1530 30 Vòng bi 7052 BGM
260 480 80 456.3 702 1260 1350 66 Vòng bi 7252 BM

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
280 420 65 304.2 486 1440 1440 30 Vòng bi 7056 BGM
280 500 80 456.3 747 1260 1260 67.5 Vòng bi 7256 BM
300 460 74 339.3 567 1260 1350 42.5 Vòng bi 7060 BGM
300 460 74 380.7 625.5 1350 1440 42.5 Vòng bi ĐHCĐ 7060
300 540 85 497.7 837 1170 1170 85 Vòng bi 7260 BCBM
320 440 56 315.9 526.5 1350 1440 25.5 Vòng bi AC 71964
320 480 74 351 603 1170 1260 44.5 Vòng bi 7064 BGM
320 580 92 514.8 918 1080 1080 110 Vòng bi BCBM 7264
340 460 56 304.2 526.5 1350 1350 24 Vòng bi ACMB 71968
340 520 82 404.1 733.5 1080 1170 59.5 Vòng bi 7068 BGM
360 440 38 210.6 382.5 1350 1350 12 Vòng bi ACMB 71872
360 480 56 271.8 495 1260 1350 28.5 Vòng bi 71972 BM
360 480 56 304.2 549 1260 1350 28.5 Vòng bi AMB 71972
360 480 56 315.9 567 1260 1350 28.5 Vòng bi ACMB 71972
360 540 82 415.8 765 1080 1080 61.8 Vòng bi 7072 BGM
360 540 82 468 855 1170 0 61.8 Vòng bi ĐHCĐ 7072
360 540 82 468 855 1170 1170 61.8 Vòng bi 7072 AM
380 480 31 171 319.5 1170 1260 14.4 Vòng bi AMB 70876
380 480 46 261.9 450 1170 1260 18 Vòng bi ACGAMB 71876
380 520 65 310.5 549 1080 1080 43.5 Vòng bi 466953
380 520 65 369 661.5 1170 1170 40.5 Vòng bi ACGAMB 71976
380 560 82 421.2 765 990 1080 65.5 Vòng bi 7076 BGM
380 560 82 421.2 765 990 1080 39 Vòng bi 7076 BM
380 560 82 456.3 855 1080 1170 65.5 Vòng bi 7076 AM
400 540 65 362.7 661.5 1080 1080 39 Vòng bi 71980 sáng
400 600 90 474.3 918 900 990 90.5 Vòng bi 7080 BM
400 600 90 544.5 1062 855 1080 89.5 Vòng bi 307238
400 600 90 544.5 1062 855 1080 90.5 Vòng bi 7080 sáng
400 720 103 655.2 1350 810 855 190 Vòng bi 7280 BM
410 560 70 380.7 747 990 990 49.5 Vòng bi 468431

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
420 560 65 327.6 603 1080 1080 44.5 Vòng bi 71984 BM
420 560 65 369 688.5 1080 1080 42 Vòng bi AGAM 71984
420 560 65 369 688.5 1080 42 Vòng bi 71984 AM
420 620 90 486 954 900 900 88 Vòng bi 7084 BGM
420 620 90 544.5 1062 990 990 88 Vòng bi 7084 AM
440 600 74 456.3 936 990 61 Vòng bi ACMB 71988
440 650 94 514.8 1062 855 855 100 Vòng bi 7088 BM
440 650 94 585 1188 900 100 Vòng bi 7088 AM
460 580 37 238.5 504 990 990 24.5 Vòng bi 70892 AM
460 580 56 333.9 688.5 990 990 35 Vòng bi AGMB 71892
460 620 74 456.3 936 90 990 58 Vòng bi ACM 71992
460 680 100 556.2 1161 810 810 120 Vòng bi 7092 BM
460 680 100 620.1 1314 855 120 Vòng bi 7092 AM
480 700 100 561.6 1206 765 810 125 Vòng bi 7096 BM
480 700 100 631.8 1377 855 900 125 Vòng bi 7096 AM
500 620 37 248.4 558 900 900 26 Vòng bi 708/500 AMB
500 620 56 351 765 900 900 38 Vòng bi AGMB 718/500
500 620 56 351 765 900 900 38 Vòng bi 718/500 AMB
500 670 78 497.7 1098 855 900 78 Vòng bi AGMB 719/500
500 720 100 573.3 1260 720 765 124 Vòng bi 70/500 BM
500 720 100 643.5 1440 810 855 124 Vòng bi 70/500 sáng
530 650 56 351 810 855 900 39.5 Vòng bi AMB 718/530
530 710 82 556.2 1206 765 810 92 Vòng bi ACM 719/530
530 780 112 666.9 1530 675 720 180 Vòng bi 70/530 BM
530 780 112 748.8 1710 720 765 180 Vòng bi 70/530 sáng
540 630 45 234 540 765 810 21.5 BA1B 311585 Một vòng bi
560 680 56 357.3 837 765 810 41.5 Vòng bi AMB 718/560
560 750 85 532.8 1161 720 765 105 Vòng bi AMB 719/560
560 820 115 713.7 1710 630 203 Vòng bi AMB 70/560
600 730 42 304.2 661.5 720 765 38.5 Vòng bi AGMB 708/600

Kích thước cơ bản Đánh giá tải cơ bản Xếp hạng tốc độ Thánh lễ người mẫu
năng động tĩnh Tốc độ tham chiếu Giới hạn tốc độ Số mang
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/phút] [r/phút] [kg]
600 730 42 304.2 661.5 720 765 38.5 Vòng bi 708/600 AMB
600 730 60 404.1 990 720 765 52 Vòng bi 718/600 AMB
600 800 90 643.5 1557 675 720 125 Vòng bi ACM 719/600
600 870 118 795.6 1944 630 675 236 Vòng bi AGMB 70/600
630 920 128 860.4 2205 504 630 270 Vòng bi AMB 70/630
670 820 69 474.3 1125 630 675 77 Vòng bi AMB 718/670
670 820 69 497.7 1161 630 675 77 Vòng bi ACMB 718/670
670 980 136 1053 2790 504 353 Vòng bi AMB 70/670
710 870 74 514.8 1404 567 603 93.5 Vòng bi AMB 718/710
710 870 74 544.5 1467 567 93.5 Vòng bi ACMB 718/710
710 950 106 766.8 1980 540 567 195 Vòng bi ACMB 719/710
710 1030 140 1071 2925 504 394 Vòng bi AMB 70/710
750 920 78 556.2 1557 540 567 110 Vòng bi AGMB 718/750
750 920 78 585 1620 540 567 110 Vòng bi ACMB 718/750
750 1090 150 1170 3285 477 504 445 Vòng bi 70/750 AMB
762 889 63.5 404.1 1143 504 540 58 Vòng bi BA1B 311576
800 1150 155 1125 3285 405 524 Vòng bi 70/800 AMB
850 1030 82 620.1 1674 450 477 140 Vòng bi AMB 718/850
850 1220 165 1242 3735 360 626 Vòng bi 70/850 AMB
900 1030 63 374.4 1143 405 432 64 Vòng bi BA1B 307788
900 1280 170 1404 4410 360 387 665 Vòng bi 70/900 AMB
950 1360 180 1467 4680 342 360 ]805 Vòng bi 70/950 AMB
1000 1220 100 830.7 2475 360 387 243 Vòng bi AMB 718/1000
1000 1420 185 1467 4860 324 342 890 Vòng bi 70/1000 AMB
1060 1500 195 1512 5130 288 306 1050 Vòng bi AMB 70/1060
1120 1360 106 954 3375 306 318 Vòng bi AMB 718/1120
1120 1580 200 1548 5265 270 288 1150 Vòng bi AMB 70/1120
1180 1660 212 1566 5580 252 252 1350 Vòng bi AMB 70/1180
1250 1500 80 725.4 2430 252 270 295 Vòng bi AMB 708/1250
1250 1500 112 1026 3510 252 270 390 Vòng bi AMB 718/1250
1250 1750 218 1791 6885 216 1600 Vòng bi 70/1250 AMB
[#đầu vào#]

Sản phẩm đề xuất

Kiến tạo tương lai của chuyển động
Về UKL
Được thành lập vào năm 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) là Trung Quốc Vòng bi tiếp xúc góc 7200 BECBP nhà cung cấp và OEM/ODM Vòng bi tiếp xúc góc 7200 BECBP công ty, một doanh nghiệp công thương tích hợp tập trung vào sản xuất chính xác, kết hợp R&D, sản xuất và bán hàng.
Công ty chuyên về các giải pháp vòng bi hiệu suất cao, cung cấp hỗ trợ kỹ thuật cho các ngành công nghiệp toàn cầu với yêu cầu cực kỳ cao về độ chính xác và độ tin cậy.

Với hơn 200 chuyên gia lành nghề và cơ sở sản xuất hiện đại hóa hoàn toàn, cơ sở của UKL bao gồm toàn bộ quy trình sản xuất — rèn, ủ, tiện, xử lý nhiệt, mài và lắp ráp tự động.
Tận dụng hơn 15 năm kinh nghiệm xuất khẩu OEM/ODM, UKL đáp ứng nhanh chóng nhu cầu của khách hàng, cung cấp dịch vụ linh hoạt và tùy chỉnh cho khách hàng trên khắp châu Âu, châu Á, châu Phi và Trung Đông.

Ukl Bearing Manufacturing Co.,Ltd Tìm hiểu thêm về chúng tôi Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    năm

    Kinh nghiệm trong ngành

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Đa dạng mẫu mã

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Số lượng nhân viên

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Giá trị xuất khẩu hàng năm

Ukl Bearing Manufacturing Co.,Ltd
Chứng chỉ danh dự
Tin tức
Vòng bi tiếp xúc góc Kiến thức ngành

Hướng dẫn lựa chọn vòng bi 7308 và 7306: Cách chọn vòng bi tiếp xúc góc phù hợp cho ứng dụng của bạn

Chọn vòng bi tiếp xúc góc phù hợp là một bước quan trọng để đạt được hiệu suất thiết bị đáng tin cậy, tuổi thọ dài và độ chính xác vận hành ổn định. Trong số các loại vòng bi tiếp xúc góc một dãy được sử dụng phổ biến nhất, vòng bi tiếp xúc góc Vòng bi 7308 và vòng bi 7306 được ứng dụng rộng rãi trên các thiết bị công nghiệp, máy công cụ, động cơ điện, máy bơm và hệ thống sản xuất tự động. Mặc dù cả hai đều thuộc cùng một dòng ổ trục và có chung đặc điểm cấu trúc, nhưng kích thước, khả năng chịu tải, đặc tính vận hành và ứng dụng phù hợp của chúng khác nhau đáng kể. Hiểu được những khác biệt này cho phép các kỹ sư và chuyên gia mua hàng đưa ra quyết định sáng suốt dựa trên điều kiện làm việc thực tế thay vì chỉ lựa chọn theo kích thước vòng bi.

Vòng bi tiếp xúc góc được thiết kế đặc biệt để hỗ trợ đồng thời tải trọng hướng tâm và hướng trục. Góc tiếp xúc của chúng cho phép khả năng chịu tải dọc trục cao hơn so với vòng bi rãnh sâu trong khi vẫn duy trì độ chính xác và độ cứng khi quay tuyệt vời.

Hiểu sự khác biệt cốt lõi giữa Vòng bi 7306 và Vòng bi 7308

Mặc dù Vòng bi 7306 và vòng bi 7308 có chung nguyên tắc thiết kế, việc tăng kích thước vòng bi ảnh hưởng trực tiếp đến khả năng chịu tải, độ cứng, trọng lượng và yêu cầu lắp đặt. Các kỹ sư nên đánh giá các yếu tố này cùng nhau thay vì chỉ xem xét các kích thước.

Mục so sánh Vòng bi 7306 Vòng bi 7308
Kích thước lỗ khoan điển hình Nhỏ hơn lớn hơn
Đường kính ngoài Nhỏ gọn hơn lớn hơn Housing Required
Khả năng chịu tải Tải kết hợp vừa phải Tải kết hợp cao hơn
Khả năng tốc độ Tốt hơn cho các ứng dụng tốc độ cao Tốt hơn cho các ứng dụng tải nặng
Không gian lắp đặt Không gian hạn chế lớn hơn Equipment
Thiết bị tiêu biểu Động cơ điện, Robot, Thiết bị chính xác Máy công cụ, máy bơm, máy nông nghiệp

Các con lăn lớn hơn và hình dạng rãnh lăn của ổ trục 7308 thường mang lại khả năng chịu tải cao hơn và độ cứng kết cấu được cải thiện. Ngược lại, ổ trục 7306 thường được chọn ở nơi ưu tiên lắp đặt nhỏ gọn, quán tính thấp hơn và tốc độ quay cao hơn.

Thay vì hỏi vòng bi nào tốt hơn, câu hỏi thực tế hơn là vòng bi nào phù hợp hơn với điều kiện vận hành.

Ảnh hưởng của góc tiếp xúc đến hiệu suất vòng bi

Bên cạnh sự khác biệt về kích thước, góc tiếp xúc cũng đóng vai trò quan trọng không kém trong việc lựa chọn ổ trục. Vòng bi tiếp xúc góc thường có sẵn ở các cấu hình góc tiếp xúc khác nhau, bao gồm 15°, 25° và 40°, mỗi loại được tối ưu hóa cho các yêu cầu vận hành khác nhau.

Vòng bi có góc tiếp xúc nhỏ hơn thường hoạt động tốt hơn ở tốc độ quay cao hơn vì chúng tạo ra lực dọc trục thấp hơn trong quá trình vận hành. Góc tiếp xúc lớn hơn cải thiện khả năng chịu tải dọc trục và tăng độ cứng ổ trục tổng thể, khiến chúng phù hợp hơn với các thiết bị hạng nặng chịu lực dọc trục đáng kể.

Khi so sánh các mẫu như vòng bi 7306 BEP với vòng bi 7306 BECBP, điểm khác biệt chính nằm ở thiết kế lồng và cấu hình bên trong thay vì kích thước cơ bản. Các vật liệu vòng cách và phương pháp dẫn hướng khác nhau ảnh hưởng đến hiệu suất bôi trơn, đặc tính rung và độ ổn định vận hành trong các điều kiện tốc độ khác nhau. Hiểu được những khác biệt về thiết kế này sẽ giúp các kỹ sư lựa chọn cấu hình phù hợp cho dịch vụ công nghiệp liên tục.

Việc chọn góc tiếp xúc thích hợp phải luôn dựa trên tốc độ trục, hướng tải dọc trục, yêu cầu tải trước và độ chính xác của thiết bị thay vì tuân theo một cấu hình tiêu chuẩn duy nhất.

Lựa chọn theo định hướng ứng dụng

Mỗi ứng dụng công nghiệp đều đặt ra các yêu cầu vận hành khác nhau đối với vòng bi. Việc kết hợp vòng bi với môi trường làm việc thực tế sẽ hiệu quả hơn việc chỉ lựa chọn dựa trên thông số kỹ thuật trong danh mục.

Vòng bi 7306 thường được sử dụng ở những nơi ưu tiên tốc độ quay và độ chính xác định vị. Các ứng dụng điển hình bao gồm động cơ điện, thiết bị tự động hóa, robot, máy dệt và hệ thống truyền động nhỏ gọn. Trong nhiều trường hợp, ổ trục 7306 trong ứng dụng động cơ điện mang lại sự cân bằng tuyệt vời giữa hiệu suất, độ ổn định và tuổi thọ sử dụng.

Vòng bi chính xác 7306 dành cho robot cũng được lựa chọn rộng rãi vì các khớp robot yêu cầu chuyển động êm ái, độ rung tối thiểu và độ chính xác định vị nhất quán dưới tải trọng thay đổi liên tục.

Mặt khác, ổ trục 7308 phù hợp hơn cho các ứng dụng yêu cầu độ cứng cao hơn và khả năng chịu tải tăng lên. Máy bơm hạng nặng, hộp giảm tốc, hộp số công nghiệp, thiết bị nông nghiệp và trung tâm gia công thường xuyên sử dụng vòng bi lớn hơn để chịu được tải trọng kết hợp lớn hơn.

Đối với các thiết bị gia công có độ chính xác cao, ổ trục 7308 cho trục chính máy công cụ thường được lựa chọn vì độ cứng cao hơn góp phần cải thiện độ chính xác cắt và tăng cường độ ổn định của trục chính. Tương tự, vòng bi tiếp xúc góc tốc độ cao 7308 có thể hoạt động hiệu quả khi được bôi trơn đúng cách và lắp đặt với tải trước phù hợp.

So sánh đặc tính hiệu suất

Việc lựa chọn giữa hai vòng bi phải liên quan đến việc đánh giá đồng thời một số yếu tố vận hành.

Yếu tố lựa chọn Vòng bi 7306 Vòng bi 7308
Xoay tốc độ cao Tuyệt vời Tốt
Khả năng chịu tải dọc trục Tốt Tuyệt vời
Khả năng chịu tải xuyên tâm Trung bình Cao hơn
Độ cứng kết cấu Tốt Cao hơn
Định vị chính xác Tuyệt vời Tuyệt vời
Thiết bị công nghiệp nặng Thích hợp Rất phù hợp

Không có vòng bi nào hoạt động tốt nhất trong mọi điều kiện. Thiết bị hoạt động ở tốc độ quay cực cao thường được hưởng lợi từ kích thước vòng bi nhỏ hơn, trong khi máy móc công nghiệp nặng thường yêu cầu khả năng chịu tải và độ cứng tăng lên.

Cân nhắc lựa chọn vòng bi thực tế

Việc lựa chọn vòng bi nên bắt đầu bằng việc đánh giá các điều kiện vận hành thực tế thay vì chỉ so sánh các thông số kỹ thuật trong danh mục.

Đầu tiên, xác định không gian cài đặt có sẵn. Vòng bi lớn hơn không thể đơn giản thay thế các mẫu nhỏ hơn mà không xác minh kích thước trục, dung sai vỏ và khe hở lắp ráp.

Thứ hai, ước tính cả tải trọng hướng tâm và hướng trục. Vòng bi hoạt động dưới lực dọc trục đáng kể đòi hỏi phải lựa chọn góc tiếp xúc thích hợp bên cạnh khả năng chịu tải phù hợp.

Thứ ba, hãy xem xét tốc độ hoạt động. Tốc độ quay cao hơn tạo ra nhiệt bổ sung và yêu cầu hiệu suất bôi trơn cao hơn. Vòng bi được chọn vượt quá giới hạn tốc độ khuyến nghị có thể bị mòn sớm.

Thứ tư, đánh giá các yêu cầu về độ cứng của hệ thống. Các thiết bị như trung tâm gia công và hệ thống định vị chính xác thường được hưởng lợi từ độ cứng ổ trục cao hơn để giảm thiểu độ lệch trục.

Cuối cùng, hãy xem xét các yêu cầu bảo trì trong suốt vòng đời của thiết bị. Việc bôi trơn thích hợp, kiểm soát ô nhiễm, điều chỉnh tải trước và độ chính xác của việc lắp đặt ảnh hưởng đáng kể đến tuổi thọ của vòng bi bất kể kích thước vòng bi.

Ví dụ, việc điều chỉnh tải trước vòng bi 7306 thích hợp giúp loại bỏ khe hở bên trong quá mức đồng thời ngăn chặn hiện tượng quá nhiệt do tải trước quá mức. Tương tự, hiểu cách lắp đặt ổ trục tiếp xúc góc 7308 một cách chính xác—bao gồm hướng lắp, điều khiển tải trước và căn chỉnh trục—là điều cần thiết để đạt được tuổi thọ sử dụng thiết kế.

Những lỗi lựa chọn vòng bi phổ biến

Một số quan niệm sai lầm phổ biến thường dẫn đến hỏng vòng bi sớm hoặc giảm hiệu suất thiết bị.

Một sai lầm phổ biến là cho rằng vòng bi lớn hơn sẽ tự động hoạt động tốt hơn. Mặc dù ổ trục 7308 cung cấp khả năng chịu tải cao hơn nhưng kích thước quá lớn không cần thiết có thể làm tăng ma sát, nhiệt độ vận hành và tiêu thụ năng lượng.

Một sai lầm khác là chỉ tập trung vào kích thước vòng bi 7308 mà không xem xét đến độ cứng của trục, điều kiện bôi trơn hoặc cách bố trí vòng bi. Chỉ riêng kích thước không thể xác định được sự phù hợp của ứng dụng.

Một số kỹ sư cũng bỏ qua cài đặt tải trước. Tải trước không đúng cách có thể làm tăng độ rung, giảm độ chính xác khi quay và tăng tốc độ mỏi của mương.

Bỏ qua chất lượng bôi trơn là một vấn đề thường xuyên khác. Ngay cả các vòng bi cao cấp cũng có thể bị hỏng sớm nếu định kỳ bôi trơn, lựa chọn dầu mỡ hoặc kiểm soát ô nhiễm bị bỏ qua.

Hiểu các dạng hư hỏng phổ biến của vòng bi 7308, bao gồm mỏi bề mặt, thiếu bôi trơn, hao mòn do nhiễm bẩn, quá nhiệt và hư hỏng lắp đặt, giúp nhân viên bảo trì xác định các vấn đề tiềm ẩn trước khi xảy ra lỗi nghiêm trọng của thiết bị.

Sản xuất chính xác hỗ trợ hiệu suất vòng bi đáng tin cậy

Hiệu suất ổ trục đáng tin cậy không chỉ phụ thuộc vào việc lựa chọn phù hợp mà còn phụ thuộc vào chất lượng sản xuất và tính nhất quán của quy trình.

Công Ty TNHH Sản Xuất Vòng Bi UKL (Vô Tích) là một doanh nghiệp công nghiệp và thương mại tích hợp chuyên sản xuất vòng bi chính xác, kết hợp nghiên cứu và phát triển, sản xuất và bán hàng toàn cầu. Là một nhà máy và công ty sản xuất vòng bi chuyên nghiệp tại Trung Quốc, UKL tập trung vào việc cung cấp các giải pháp vòng bi hiệu suất cao cho các ngành đòi hỏi độ chính xác đặc biệt và độ tin cậy lâu dài.

Với hơn 200 chuyên gia giàu kinh nghiệm và cơ sở sản xuất được hiện đại hóa hoàn toàn, UKL quản lý quy trình sản xuất hoàn chỉnh, bao gồm rèn, ủ, tiện, xử lý nhiệt, mài và lắp ráp tự động. Khả năng sản xuất toàn diện này hỗ trợ chất lượng sản phẩm ổn định đồng thời đáp ứng các yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

Cho dù khách hàng đang đánh giá các nhà cung cấp vòng bi 7308 hay so sánh các nhà cung cấp vòng bi 7306, việc chọn nhà sản xuất có khả năng sản xuất toàn diện, kiểm soát chất lượng nghiêm ngặt và hỗ trợ kỹ thuật có thể cải thiện đáng kể độ tin cậy của thiết bị và hiệu suất vận hành lâu dài.

Câu hỏi thường gặp

1. Sự khác biệt cơ bản giữa vòng bi 7306 và vòng bi 7308 là gì?

Sự khác biệt chính là kích thước ổ trục, khả năng chịu tải, độ cứng và không gian lắp đặt. Vòng bi 7308 thường hỗ trợ tải trọng cao hơn, trong khi vòng bi 7306 phù hợp hơn cho các ứng dụng nhỏ gọn và tốc độ cao.

2. Vòng bi 7308 có luôn tốt hơn vòng bi 7306 không?

Không. Lựa chọn thích hợp tùy thuộc vào điều kiện vận hành, bao gồm không gian sẵn có, kích thước trục, tốc độ quay, tải trọng trục và độ chính xác cần thiết.

3. Có thể sử dụng vòng bi 7306 trong động cơ điện không?

Đúng. Vòng bi 7306 trong các ứng dụng động cơ điện thường được sử dụng vì nó mang lại độ chính xác quay tuyệt vời, hoạt động ổn định và hiệu suất hiệu quả dưới tải trọng kết hợp vừa phải.

4. Những yếu tố nào cần được xem xét khi thay thế vòng bi 7308?

Việc thay thế nên xem xét tham chiếu chéo vòng bi 7308, kích thước trục và vỏ, yêu cầu về tải trọng, góc tiếp xúc, phương pháp bôi trơn, cài đặt tải trước và tốc độ vận hành để đảm bảo khả năng tương thích.

5. Làm cách nào để kéo dài tuổi thọ sử dụng của vòng bi?

Lắp đặt đúng cách, điều chỉnh tải trước chính xác, bôi trơn thích hợp, ngăn ngừa ô nhiễm, kiểm tra thường xuyên và chọn đúng kiểu ổ trục cho các điều kiện vận hành là những cách hiệu quả nhất để tối đa hóa tuổi thọ của ổ trục.
