Vòng bi tiếp xúc góc đôi hàng 3200 A-2ZTN9/MT33

Vòng bi tiếp xúc góc hai hàng (DRACBB)Thiết kế của Vòng bi tiếp xúc góc hai hàng (DRACBB) về cơ bản giống như hai vòng bi tiếp xúc góc một dãy, nhưng nó chiếm ít không gian dọc trục hơn đáng kể. DRACBB có thể chịu được tải trọng hướng tâm và tải trọng hướng trục tác động theo cả hai hướng. Nó có khả năng hạn chế sự dịch chuyển dọc trục hai chiều của trục hoặc vỏ. Với góc tiếp xúc thông thường là 30°, nó mang lại sự bố trí vòng bi có độ cứng cao và có thể chịu được mômen lật.

Liên hệ với chúng tôi

TRƯỚCV：No previous product TIẾP THEO：Vòng bi tiếp xúc góc 7200 BECBP

Mô tả
Thông số kỹ thuật
Liên hệ với chúng tôi

Đặc điểm ổ trục
·Không gian trục nhỏ gọn: Yêu cầu không gian trục tối thiểu.
·Giải pháp tiết kiệm không gian: Thích hợp cho các ứng dụng mà không gian dọc trục bị hạn chế, thường thay thế hai vòng bi tiếp xúc góc một hàng được lắp theo kiểu sắp xếp tựa lưng.
·Khả năng chịu tải tổng hợp: Chứa tải trọng xuyên tâm và tải trọng trục theo cả hai hướng.
·Khả năng chịu tải khoảnh khắc: Có thể chịu được khoảnh khắc lật đổ.
·Bố trí ổ trục cứng: Cung cấp độ cứng hệ thống cao.

Ưu điểm chính
·Độ cứng và khả năng chịu tải cao: Cung cấp độ cứng cao hơn đáng kể so với thiết lập ổ bi tiếp xúc góc một dãy.
·Khả năng tải ba lần: Có khả năng chịu đồng thời tải trọng hướng tâm, tải trọng trục hai chiều và mômen lật.
·Lý tưởng cho độ cứng cao: Rất thích hợp cho các ứng dụng đòi hỏi độ cứng cao.

Lĩnh vực ứng dụng (Ứng dụng)
·Được sử dụng rộng rãi trong các trục bánh trước ô tô.
·Máy bơm dầu, máy thổi rễ cây, máy nén khí.
· Hộp số/hộp số các loại.
·Trục quay máy công cụ.

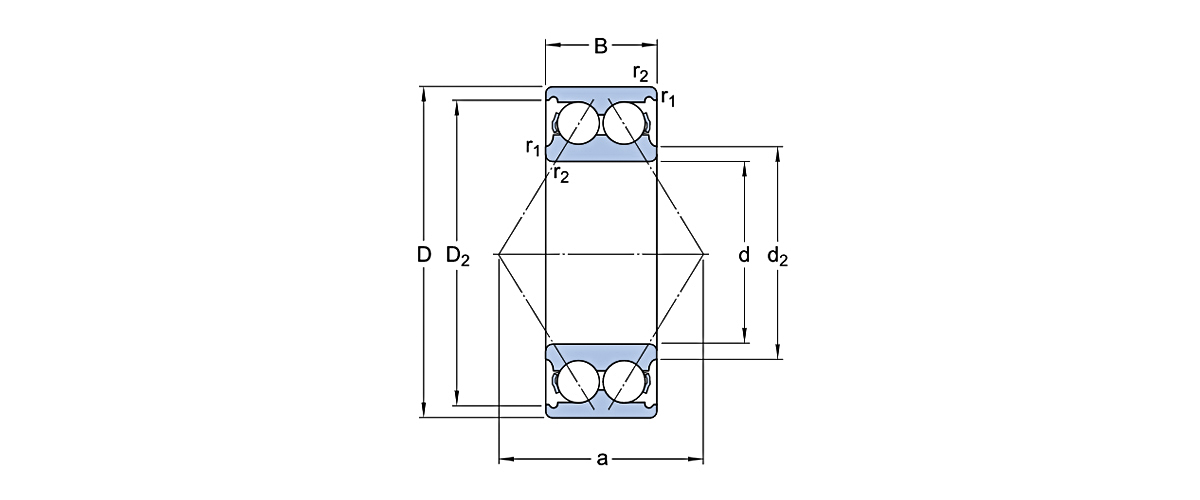

Kích thước cơ bản			Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản			năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
10	30	14	6.849	3.87	23400	21600	0.051	Vòng bi 3200 A-2ZTN9/MT33
10	30	14	6.849	3.87	23400	21600	0.051	Vòng bi 3200 ATN9
10	30	14	6.849	3.87		15300	0.051	Vòng bi 3200 A-2RS1TN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	Vòng bi 3201 A-2ZTN9/MT33
12	32	15.9	9.09	5.04	21600	19800	0.058	Vòng bi 3201 ATN9
12	32	15.9	9.09	5.04		13500	0.058	Vòng bi 3201 A-2RS1TN9/MT33
15	35	15.9	10.08	6.12	19800	16200	0.066	Vòng bi 3202 A-2ZTN9/MT33
15	35	15.9	10.08	6.12	19800	16200	0.066	Vòng bi 3202 ATN9
15	35	15.9	10.08	6.12		12600	0.066	Vòng bi 3202 A-2RS1TN9/MT33
15	42	19	13.59	8.37	16200	14400	0.13	Vòng bi 3302 A-2Z
15	42	19	13.59	8.37	16200	14400	0.13	Vòng bi 3302 A-2ZTN9/MT33
15	42	19	13.59	8.37	16200	14400	0.13	Vòng bi 3302 ATN9
15	42	19	13.59	8.37		10800	0.13	Vòng bi 3302 A-2RS1
15	42	19	13.59	8.37		10800	0.13	Vòng bi 3302 A-2RS1TN9/MT33
17	40	17.5	12.87	7.92	17100	14400	0.096	Vòng bi 3203 A-2ZTN9/MT33
17	40	17.5	12.87	7.92	17100	14400	0.096	Vòng bi 3203 ATN9
17	40	17.5	12.87	7.92		10800	0.096	Vòng bi 3203 A-2RS1TN9/MT33
17	47	22.2	19.44	11.43	15300	12600	0.18	Vòng bi 3303 A-2Z
17	47	22.2	19.44	11.43	15300	12600	0.18	Vòng bi 3303 A-2ZTN9/MT33
17	47	22.2	19.44	11.43	15300	12600	0.18	Vòng bi 3303 ATN9
17	47	22.2	19.44	11.43		9900	0.18	Vòng bi 3303 A-2RS1
17	47	22.2	19.44	11.43		9900	0.18	Vòng bi 3303 A-2RS1TN9/MT33
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 Một vòng bi
20	47	20.6	18.36	11.61	14400	12600	0.16	Vòng bi 3204 A-2Z
20	47	20.6	18.36	11.61	14400	12600	0.16	Vòng bi 3204 A-2ZTN9/MT33
20	47	20.6	18.36	11.61	14400	12600	0.16	Vòng bi 3204 ATN9
20	47	20.6	18.36	11.61		9000	0.16	Vòng bi 3204 A-2RS1
20	47	20.6	18.36	11.61		9000	0.16	Vòng bi 3204 A-2RS1TN9/MT33
20	52	22.2	22.05	14.04	11700	11700	0.22	Vòng bi 3304 A
20	52	22.2	22.05	14.04	11700	11700	0.22	Vòng bi 3304 A-2Z

Kích thước cơ bản			Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản			năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
20	52	22.2	22.05	14.04	11700	11700	0.22	Vòng bi 3304 A-2ZTN9/MT33
20	52	22.2	22.05	14.04	11700	11700	0.22	Vòng bi 3304 ATN9
20	52	22.2	22.05	14.04		8100	0.22	Vòng bi 3304 A-2RS1
20	52	22.2	22.05	14.04		8100	0.22	Vòng bi 3304 A-2RS1TN9/MT33
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 Một vòng bi
25	52	20.6	19.8	13.77	10800	10800	0.18	Vòng bi 3205 A-2Z
25	52	20.6	19.8	13.77	10800	10800	0.18	Vòng bi 3205 A-2ZTN9/MT33
25	52	20.6	19.8	13.77		7650	0.18	Vòng bi 3205 A-2RS1
25	52	20.6	19.8	13.77		7650	0.18	Vòng bi 3205 A-2RS1TN9/MT33
25	62	25.4	29.25	19.8	9900	9900	0.35	Vòng bi 3305 A
25	62	25.4	29.25	19.8	9900	9900	0.35	Vòng bi 3305 A-2Z
25	62	25.4	29.25	19.8	9900	9900	0.35	Vòng bi 3305 A-2ZTN9/MT33
25	62	25.4	29.25	19.8	9900	9900	0.35	Vòng bi 3305 ATN9
25	62	25.4	29.25	19.8		6750	0.35	Vòng bi 3305 A-2RS1
25	62	25.4	29.25	19.8		6750	0.35	Vòng bi 3305 A-2RS1TN9/MT33
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 Một vòng bi
30	62	23.8	27.45	19.8	9000	9000	0.29	Vòng bi 3206 A-2Z
30	62	23.8	27.45	19.8	9000	9000	0.29	Vòng bi 3206 A-2ZTN9/MT33
30	62	23.8	27.45	19.8	9000	9000	0.29	Vòng bi 3206 ATN9
30	62	23.8	27.45	19.8		6750	0.29	Vòng bi 3206 A-2RS1
30	62	23.8	27.45	19.8		6750	0.29	Vòng bi 3206 A-2RS1TN9/MT33
30	72	30.2	38.25	27	9000	8100	0.52	3306 Một vòng bi
30	72	30.2	38.25	27	9000	8100	0.52	Vòng bi 3306 A-2Z
30	72	30.2	38.25	27	9000	8100	0.52	Vòng bi 3306 A-2ZTN9/MT33
30	72	30.2	38.25	27	9000	8100	0.52	Vòng bi 3306 ATN9
30	72	30.2	38.25	27		5670	0.52	Vòng bi 3306 A-2RS1
30	72	30.2	38.25	27		5670	0.52	Vòng bi 3306 A-2RS1TN9/MT33
35	72	27	36.45	27	8100	8100	0.44	3207 Một vòng bi
35	72	27	36.45	27	8100	8100	0.44	Vòng bi 3207 A-2Z
35	72	27	36.45	27	8100	8100	0.44	Vòng bi 3207 A-2ZTN9/MT33

Kích thước cơ bản			Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản			năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
35	72	27	36.45	27	8100	8100	0.44	Vòng bi 3207 ATN9
35	72	27	36.45	27		5670	0.44	Vòng bi 3207 A-2RS1
35	72	27	36.45	27		5670	0.44	Vòng bi 3207 A-2RS1TN9/MT33
35	80	34.9	47.43	37.35	8100	7200	0.74	Vòng bi 3307 DJ1
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 Một vòng bi
35	80	34.9	48.6	34.2	7650	7650	0.74	Vòng bi 3307 A-2Z
35	80	34.9	48.6	34.2	7650	7650	0.74	Vòng bi 3307 A-2ZTN9/MT33
35	80	34.9	48.6	34.2	7650	7650	0.74	Vòng bi 3307 ATN9
35	80	34.9	48.6	34.2		5400	0.74	Vòng bi 3307 A-2RS1
35	80	34.9	48.6	34.2		5400	0.74	Vòng bi 3307 A-2RS1TN9/MT33
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 Một vòng bi
40	80	30.2	43.2	32.85	8100	7200	0.57	Vòng bi 3208 A-2Z
40	80	30.2	43.2	32.85	8100	7200	0.57	Vòng bi 3208 A-2ZTN9/MT33
40	80	30.2	43.2	32.85	8100	7200	0.57	Vòng bi 3208 ATN9
40	80	30.2	43.2	32.85		5040	0.57	Vòng bi 3208 A-2RS1
40	80	30.2	43.2	32.85		5040	0.57	Vòng bi 3208 A-2RS1TN9/MT33
40	90	36.5	44.46	37.35	7200	6300	0.93	Vòng bi DNRCB 3308
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 Một vòng bi
40	90	36.5	58.95	43.2	6750	6750	0.93	Vòng bi 3308 A-2Z
40	90	36.5	58.95	43.2	6750	6750	0.93	Vòng bi 3308 A-2ZTN9/MT33
40	90	36.5	58.95	43.2	6750	6750	0.93	Vòng bi 3308 ATN9
40	90	36.5	58.95	43.2		4500	0.93	Vòng bi 3308 A-2RS1
40	90	36.5	58.95	43.2		4500	0.93	Vòng bi 3308 A-2RS1TN9/MT33
40	90	36.5	62.01	51.3	7200	6300	0.93	Vòng bi 3308 DMA
40	90	36.5	62.01	51.3	7200	6300	0.93	Vòng bi 3308 DTN9
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 Một vòng bi
45	85	30.2	46.8	37.35	6750	6750	0.63	Vòng bi 3209 A-2Z
45	85	30.2	46.8	37.35	6750	6750	0.63	Vòng bi 3209 A-2ZTN9/MT33
45	85	30.2	46.8	37.35	6750	6750	0.63	Vòng bi 3209 ATN9
45	85	30.2	46.8	37.35		4770	0.63	Vòng bi 3209 A-2RS1

Kích thước cơ bản			Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản			năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
45	85	30.2	46.8	37.35		4770	0.63	Vòng bi 3209 A-2RS1TN9/MT33
45	100	39.7	55.62	46.8	6750	5670	1.25	Vòng bi 3309 DNRCBm
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 Một vòng bi
45	100	39.7	67.5	47.7	6750	6030	1.25	Vòng bi 3309 A-2Z
45	100	39.7	67.5	47.7	6750	6030	1.25	Vòng bi 3309 ATN9
45	100	39.7	67.5	47.7		4320	1.25	Vòng bi 3309 A-2RS1
45	100	39.7	71.37	62.55	6750	5670	1.25	Vòng bi 3309 DMA
50	90	30.2	45.9	38.25	7200	6300	0.65	Vòng bi 3210 A
50	90	30.2	45.9	38.25	7200	6300	0.65	Vòng bi 3210 A-2Z
50	90	30.2	45.9	38.25	7200	6300	0.65	Vòng bi 3210 A-2ZTN9/MT33
50	90	30.2	45.9	38.25	7200	6300	0.65	Vòng bi 3210 ATN9
50	90	30.2	45.9	38.25		4320	0.65	Vòng bi 3210 A-2RS1
50	90	30.2	45.9	38.25		4320	0.65	Vòng bi 3210 A-2RS1TN9/MT33
50	110	44.4	73.71	62.55	6030	5040	1.95	Vòng bi DNRCB 3310
50	110	44.4	84.24	76.5	6030	5040	1.95	Vòng bi 3310 DMA
50	110	44.4	85.5	62.55	5400	5400	1.95	Vòng bi 3310 A
50	110	44.4	85.5	62.55	5400	5400	1.95	Vòng bi 3310 A-2Z
50	110	44.4	85.5	62.55	5400	5400	1.95	Vòng bi 3310 ATN9
50	110	44.4	85.5	62.55		3870	1.95	Vòng bi 3310 A-2RS1
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 Một vòng bi
55	100	33.3	54.9	46.8	5670	5670	0.91	Vòng bi 3211 A-2Z
55	100	33.3	54.9	46.8	5670	5670	0.91	Vòng bi 3211 ATN9
55	100	33.3	54.9	46.8		4050	0.91	Vòng bi 3211 A-2RS1
55	120	49.2	86.04	74.7	5400	4770	2.65	Vòng bi DNRCB 3311
55	120	49.2	99.9	90	5400	4500	2.65	Vòng bi 3311 DMA
55	120	49.2	100.8	73.35	5400	4770	2.65	Vòng bi 3311 A
55	120	49.2	100.8	73.35	5400	4770	2.65	Vòng bi 3311 A-2Z
55	120	49.2	100.8	73.35	5400	4770	2.65	Vòng bi 3311 ATN9
55	120	49.2	100.8	73.35		3420	2.65	Vòng bi 3311 A-2RS1
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 Một vòng bi

Kích thước cơ bản			Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản			năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
60	110	36.5	67.5	57.6	5040	5040	1.2	Vòng bi 3212 A-2Z
60	110	36.5	67.5	57.6	5040	5040	1.2	Vòng bi 3212 ATN9
60	110	36.5	67.5	57.6		3600	1.2	Vòng bi 3212 A-2RS1
60	110	36.5	67.5	57.6		3600	1.2	Vòng bi 3212 A-2RS1TN9/MT33
60	130	54	114.3	85.5	5040	4500	2.8	3312 Một vòng bi
60	130	54	114.3	85.5	5040	4500	2.8	Vòng bi 3312 A-2Z
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 Một vòng bi
65	120	38.1	72.54	66.15	5040	4320	1.75	Vòng bi 3213 A-2Z
65	120	38.1	72.54	66.15		3240	1.75	Vòng bi 3213 A-2RS1
65	140	58.7	124.2	109.8	4770	4050	4.1	Vòng bi DNRCB 3313
65	140	58.7	131.4	99	4770	4050	4.1	3313 Một vòng bi
65	140	58.7	131.4	99	4770	4050	4.1	Vòng bi 3313 A-2Z
70	125	39.7	79.56	72	5040	4050	1.9	3214 Một vòng bi
70	125	39.7	79.56	72	5040	4050	1.9	Vòng bi 3214 A-2Z
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 Một vòng bi
70	150	63.5	146.7	112.5	4500	3870	5.05	Vòng bi 3314 A-2Z
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 Một vòng bi
75	130	41.3	86.04	79.2	4770	4050	2.1	Vòng bi 3215 A-2Z
75	160	68.3	158.4	126	4050	3600	5.6	Vòng bi 3315 A
75	160	68.3	158.4	126	4050	3600	5.6	Vòng bi 3315 A-2Z
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 Một vòng bi
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 Một vòng bi
85	150	49.2	111.6	99	4050	3420	3.4	3217 Một vòng bi
85	180	73	187.2	158.4	3600	3240	8.3	3317 Một vòng bi
90	160	52.4	117	108	3870	3240	4.15	3218 Một vòng bi
90	190	73	187.2	162	3420	3060	9.25	3318 Một vòng bi
95	170	55.6	143.1	131.4	3600	3060	5	3219 Một vòng bi
95	200	77.8	216	194.4	3240	2880	11	3319 Một vòng bi
100	180	60.3	160.2	149.4	3420	2880	6.1	Vòng bi 3220 A
100	215	82.6	229.5	229.5	3060	2520	13.5	Vòng bi 3320 A

Kích thước cơ bản			Đánh giá tải cơ bản		Xếp hạng tốc độ		Thánh lễ	người mẫu
Kích thước cơ bản			năng động	tĩnh	Tốc độ tham chiếu	Giới hạn tốc độ	Thánh lễ	Số mang
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/phút]	[r/phút]	[kg]	Số mang
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 Một vòng bi
110	240	92.1	261.9	274.5	2700	2340	19	3322 Một vòng bi
120	190	66	163.8	208.8	3060	3240	7.08	Vòng bi 305256 D
150	225	73	163.8	238.5	1530	1800	5.52	Vòng bi 305286 D
150	230	70	182.7	256.5	2520	2700	10.6	Vòng bi 305283 D
150	230	70	182.7	256.5	2520	2700	10.6	Vòng bi 305283 DA
160	215	56	121.5	198	2520	2700	5.67	Vòng bi 305608
160	215	56	121.5	198	2520	2700	5.45	Vòng bi 305608 B
160	240	76	210.6	301.5	2340	2520	11.4	Vòng bi 305183
170	260	84	252.9	364.5	2160	2340	16.8	Vòng bi 305180
180	250	70	171	256.5	2160	2340	9.67	Vòng bi 305288 DA
180	259.5	66	202.5	279	2160	2340	11	Vòng bi 305262 D
190	269.5	66	243	373.5	1980	2160	11	Vòng bi 305338 D
200	279.5	76	217.8	342	1710	2160	13.7	Vòng bi 305428 D
200	280	80	217.8	342	1980	2160	15.9	Vòng bi 305393
200	289.5	76	271.8	427.5	1620	1980	16.4	Vòng bi 305263 D
200	289.5	76	271.8	427.5	1620	1980	16.4	Vòng bi 305263 DA
220	309.5	76	280.8	468	1800	1800	17.7	Vòng bi 305272 D
220	309.5	76	280.8	468	1800	1800	17.7	Vòng bi 305272 DA
220	309.5	76	280.8	468	1800	1800	17.7	Vòng bi 305272 DB
230	329.5	80	315.9	540	1710	1800	21.9	Vòng bi 305264 D
260	369.5	92	357.3	639	1530	1530	30	Vòng bi 305270 D
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Vòng bi

Kỹ thuật tương lai của chuyển động

Giới thiệu về UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Vòng bi tiếp xúc góc đôi hàng 3200 A-2ZTN9/MT33 suppliers and OEM/ODM Vòng bi tiếp xúc góc đôi hàng 3200 A-2ZTN9/MT33 company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Thêm về chúng tôi Ukl Bearing Manufacturing Co.,Ltd

0+

năm

Kinh nghiệm trong ngành
0+

Đa dạng mẫu mã
0+

Số lượng nhân viên
0

$

Giá trị xuất khẩu hàng năm

Giấy chứng nhận danh dự

Tin tức

Tại sao Vòng bi trụ NU 309 lại vượt trội trong thiết kế động cơ và hộp số?
04 Jun, 2026
Bài học rút ra: Vòng bi NU 309 vượt trội như một vòng bi nổi Đối với các thiết kế động cơ và hộp số trong đó sự giãn nở nhiệt của trục là mối quan tâm quan trọng, thì Vòng bi NU...

ĐỌC THÊM
Cách cài đặt vòng AV Nilos 2206 (Hướng dẫn từng bước)
28 May, 2026
Lắp đặt với mặt mở đối diện với ổ đỡ Để cài đặt đúng 2206 AV Vòng Nilos, đặt nó sao cho mặt lồi (mở) hướng về phía rãnh vòng bi. Vòng đệm phải phẳng với vòng ngoài ổ trụ...

ĐỌC THÊM
Làm thế nào để chọn vòng bi tiếp xúc góc phù hợp cho các ứng dụng tốc độ cao?
21 May, 2026
Việc lựa chọn thành phần lăn tối ưu cho máy quay tốc độ cao đòi hỏi sự hiểu biết sâu sắc về điều kiện vận hành, hình học bên trong và quản lý nhiệt. Trong số các máy móc chính xác, vòng bi ...

ĐỌC THÊM
Độ chính xác dưới áp lực: Các yếu tố chính thúc đẩy việc lựa chọn vòng bi thiết bị y tế
14 May, 2026
Trong lĩnh vực công nghệ y tế đang phát triển nhanh chóng, ngay cả bộ phận nhỏ nhất cũng có thể quyết định sự thành công của một thiết bị cứu mạng. Trong số này, vòng bi thiết bị y tế ...

ĐỌC THÊM
