Cả vòng ngoài và vòng trong của loại CSD đều có cấu trúc tích hợp (một mảnh). Đường kính ngoài của nó giống như loại CSG, trong khi độ bền của nó cao hơn các thành phần loại CSG. Nó chủ yếu được sử dụng trong phần đầu ra của bộ giảm tốc dòng CSD.

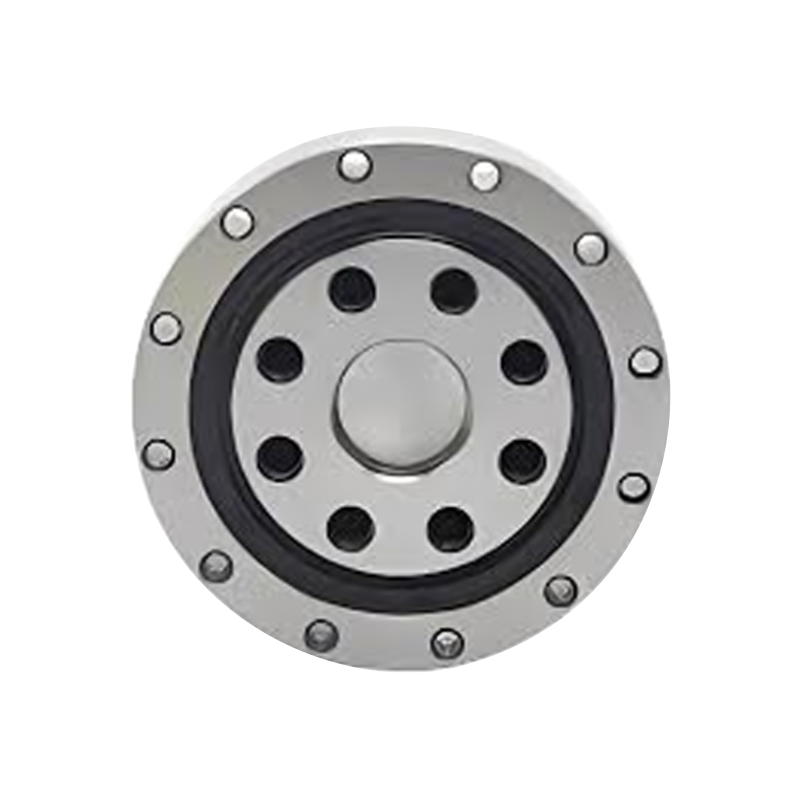

Vòng bi truyền động điều hòa loại CSD là bộ phận được thiết kế đặc biệt được phát triển để đáp ứng các yêu cầu cụ thể của hệ thống truyền động điều hòa. Với thiết kế tích hợp cho bộ giảm sóng hài Compact Series Drive (CSD), nó cung cấp sự hỗ trợ cần thiết cho khả năng điều khiển chuyển động độc đáo của chúng.
Các tính năng chính:
·Thiết kế nhỏ gọn: Kết cấu chịu lực của loại CSD được thiết kế nhằm giảm thiểu kích thước nhưng vẫn duy trì khả năng chịu tải tối đa. Thiết kế nhỏ gọn này rất quan trọng đối với các ứng dụng có không gian hạn chế như robot và tự động hóa.
·Truyền mô-men xoắn cao: Hệ thống ổ trục trong bộ giảm tốc hành tinh tốc độ cao CSD được tối ưu hóa để truyền mô-men xoắn cao, đảm bảo truyền lực hiệu quả và điều khiển chuyển động chính xác.
·Giảm phản ứng dữ dội: Trong các hệ thống truyền động điều hòa, khe hở răng bánh răng (phản ứng ngược) ảnh hưởng trực tiếp đến độ chính xác của chuyển động. Ổ trục loại CSD được thiết kế để giảm thiểu phản ứng ngược, nhờ đó cải thiện độ chính xác định vị.
·Sản xuất chính xác: Những vòng bi này được sản xuất bằng quy trình có độ chính xác cao để đáp ứng các tiêu chuẩn về độ chính xác và yêu cầu hiệu suất cực kỳ nghiêm ngặt. Điều này đảm bảo độ tin cậy và tuổi thọ lâu dài của hệ thống truyền động điều hòa.
Ứng dụng:
·Người máy
·Hàng không vũ trụ
·Thiết bị y tế
·Tự động hóa và các hệ thống điều khiển chuyển động có độ chính xác cao khác

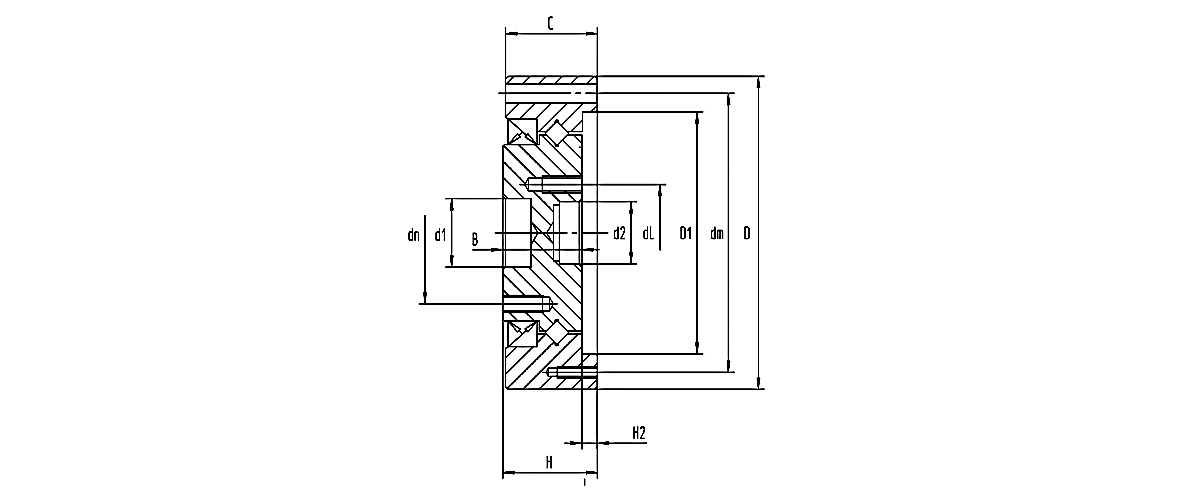

| Số mô hình LKPB | Kích thước tổng thể | Lỗ gắn vòng ngoài | Lỗ gắn vòng trong | Tải cơ bản Đánh giá | Trọng lượng | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | KG | |
| Đơn vị: Mm | Con dấu đảo ngược | Con dấu phía trước | Con dấu đảo ngược | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2(độ sâu5) | 25 | 10-M3(độ sâu7) | 17 | 6-M3(độ sâu7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2(độ sâu5) | 27 | 8-M5(độ sâu8) | 19.5 | 8-M4(độ sâu8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2(độ sâu5) | 34 | 8-M6(độ sâu9) | 24 | 8-M4(độ sâu8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2(độ sâu5) | 42 | 8-M8(độ sâu12) | 30 | 8-M5(độ sâu9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3(độ sâu7) | 57 | 10-M8(độ sâu12) | 41 | 6-M6(độ sâu11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3(độ sâu8) | 72 | 10- M10(độ sâu15) | 48 | 6-M8(độ sâu11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6,6 | 4-M3(độ sâu8) | 88 | 10- M12(độ sâu18) | 62 | 6-M10(độ sâu18) | 34.8 | 60.2 | 3.8 |
