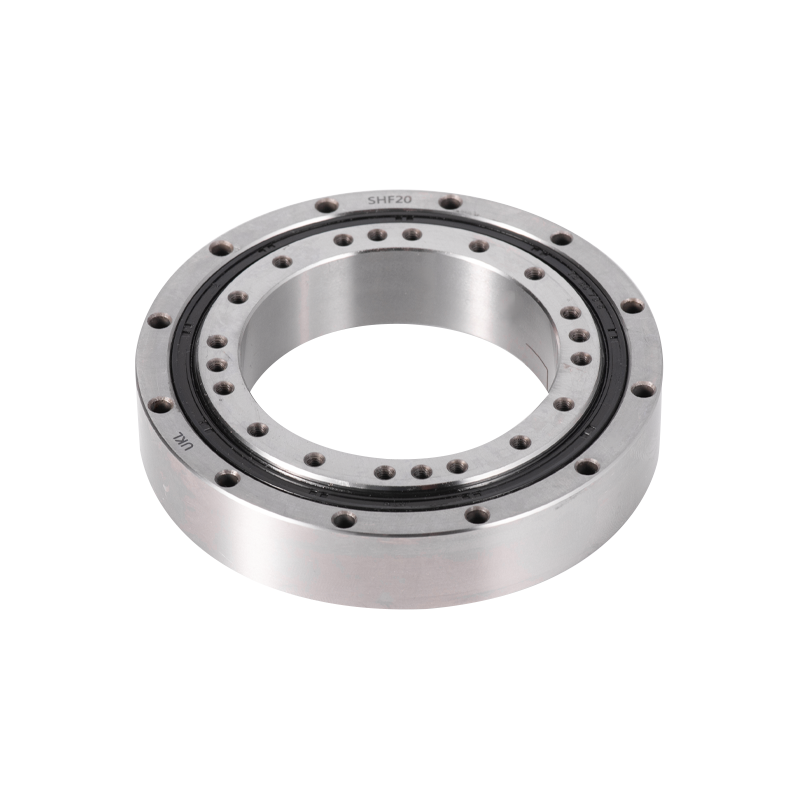

Vòng bi điều hòa có độ cứng cao tích hợp dòng SHF(G)

Cả vòng trong và vòng ngoài đều là cấu trúc tách rời và việc lắp đặt hầu như không ảnh hưởng đến hiệu suất, đảm bảo độ chính xác quay và mô-men xoắn ổn định. Chúng rất dễ sử dụng và phù hợp với nhiều dòng sản phẩm giảm sóng hài SHF khác nhau.

Liên hệ với chúng tôi

TRƯỚCV：Vòng bi giảm độ cứng cao CSF G TIẾP THEO：Vòng bi lăn chéo XSU

Mô tả
Thông số kỹ thuật
Liên hệ với chúng tôi

Tính năng sản phẩm
Vòng bi hỗ trợ cứng có độ chính xác cao, khả năng chịu tải cao có thể tùy chỉnh.

SHF(G) Ưu điểm:
Đặc trưng bởi công suất mô-men xoắn cao, độ cứng cao, độ chính xác định vị cao, độ chính xác quay cao, hiệu suất cao, độ ổn định cao, kích thước siêu nhỏ và trọng lượng siêu nhẹ.

Ứng dụng rộng rãi
Tự động hóa công nghiệp và khớp cánh tay robot, robot hình người, thiết bị sản xuất LCD bán dẫn, thiết bị quang điện, dụng cụ quang học, máy công cụ chính xác và nhiều lĩnh vực khác.

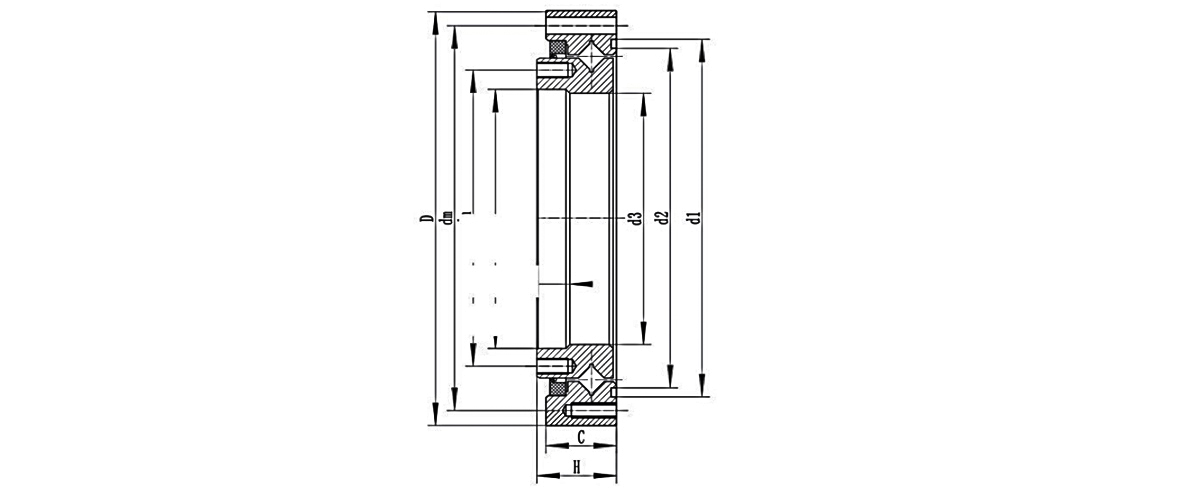

Loại vòng bi	Kích thước tổng thể(mm)						Kích thước lỗ lắp đặt (PCD&SPEC)				Xếp hạng tải cơ bản		cân nặng
	Kích thước tổng thể(mm)						Kích thước lỗ lắp đặt (PCD&SPEC)				Cr	Cor	cân nặng
	D	d	d3	B	C	H	dm		dn		KN	KN	kg
SHF-14	70	38	35.6	13.7	14.1	15.1	64	8-φ3,5	44	12-M3	5.9	6.8	0.25
SHF-17	80	47	44.2	16.4	16	17	74	12-φ3,4	54	20-M3	9.8	13.5	0.37
SHF-20	90	54	51.3	17.5	17.5	18.5	84	12-φ3,5	62	16-M3	18.5	25.6	0.48
SHF-25	110	67	64.2	19.7	18.7	20.7	102	12-φ4,5	77	16-M4	20.6	28.9	0.76
SHF-32	142	88	84	23.4	23.4	24.4	132	12-φ5,5	100	16-M5	29.8	46.3	1.65
SHF-40	170	108	106	28.5	29	30	158	12-φ6,5	122	16-M6	45.6	70.5	2.68
SHF-50	214	135	129	34.5	34	36	200	12-φ9	154	16-M8	75.2	147.8	5.11
