Vòng bi lăn chéo XSU

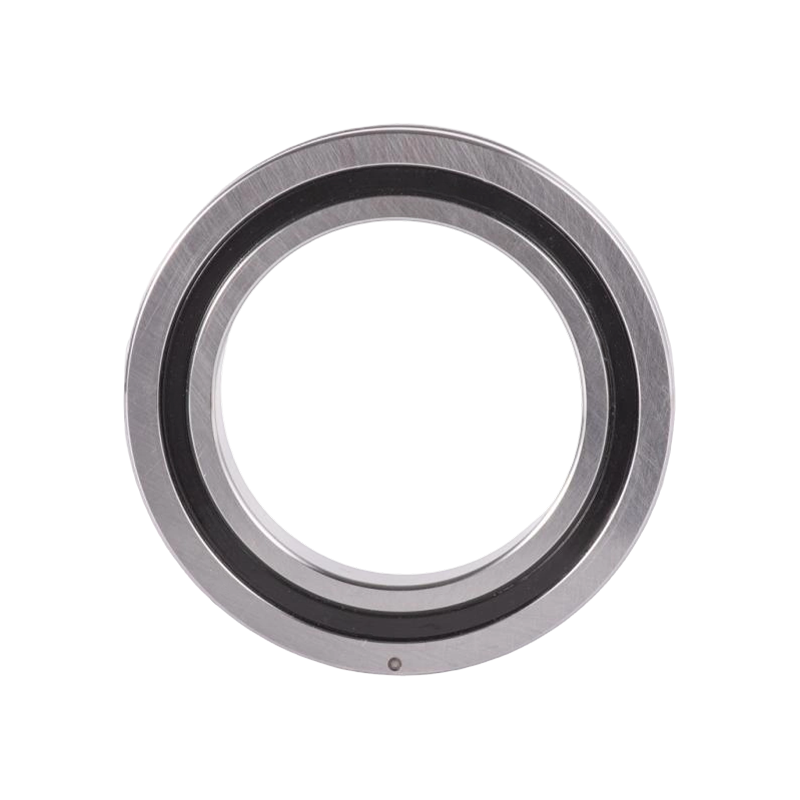

Vòng bi lăn chéo XSU (Vòng trong và ngoài tích hợp)

Vòng bi chéo XSU có các lỗ lắp được gia công tích hợp trên cả vòng trong và vòng ngoài, loại bỏ nhu cầu sử dụng thêm mặt bích lắp và ghế đỡ. Cấu trúc vòng trong và vòng ngoài tích hợp của chúng đảm bảo rằng việc lắp đặt hầu như không ảnh hưởng đến hiệu suất ổ trục, mang lại độ chính xác quay và công suất mô-men xoắn ổn định. Thích hợp cho các ứng dụng có vòng ngoài hoặc vòng trong quay.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：Vòng bi điều hòa có độ cứng cao tích hợp dòng SHF(G) TIẾP THEO：Vòng bi lăn chéo mô-men xoắn cao XU
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Đặc điểm kết cấu
·Sử dụng kết cấu con lăn chéo, với các con lăn hình trụ được bố trí thẳng đứng trên bề mặt lăn có rãnh chữ V 90° được ngăn cách bởi các khối cách ly, cho phép chịu đồng thời tải trọng hướng tâm, hướng trục và mô-men xoắn.
·Kích thước vòng bên trong và bên ngoài nhỏ gọn, với thiết kế siêu mỏng đạt đến giới hạn thu nhỏ, kết hợp độ cứng cao với các cấp độ chính xác cao P5, P4 và P2.

Ứng dụng
Thích hợp cho các khớp robot công nghiệp và các bộ phận quay, bàn quay trung tâm gia công, bệ quay chính xác và thiết bị cao cấp trong thiết bị y tế, ứng dụng quân sự và nhà máy sản xuất vi mạch.

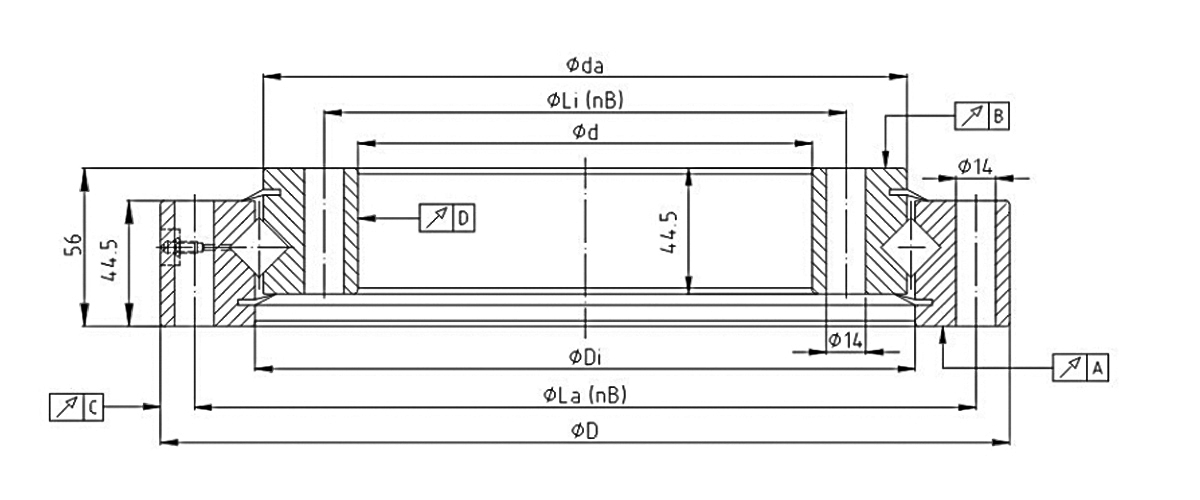

Mang KHÔNG. Kích thước cơ bản
(mm) 		Kích thước lỗ lắp
(mm) 		Xếp hạng tải cơ bản (Kn) cân nặng
Tải trọng trục Tải xuyên tâm
D d Di da La Lý nB Ca tải động Tải trọng tĩnh Coa Tải động Cr Tải tĩnh Cor Kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

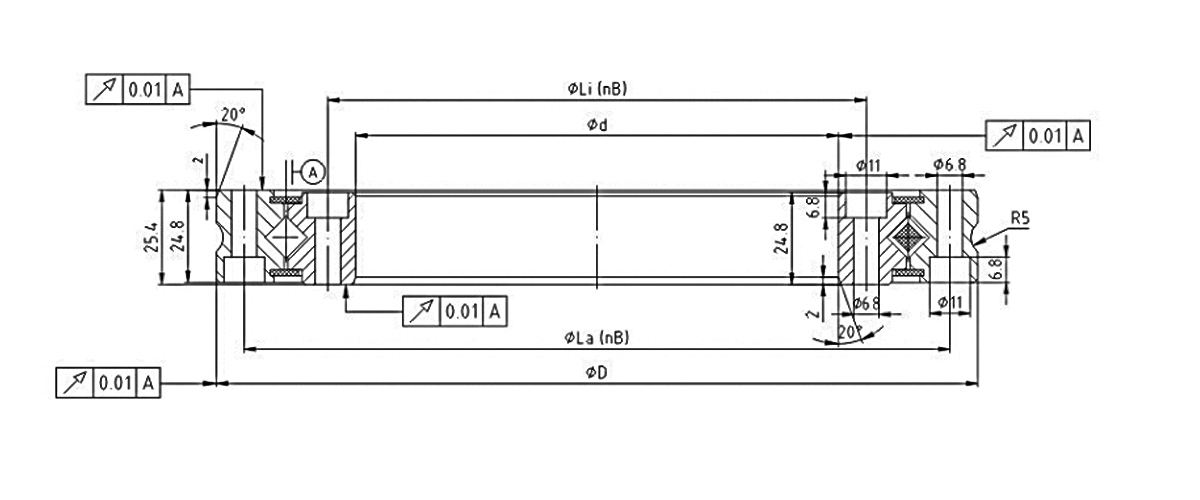

Mang KHÔNG. Kích thước lỗ lắp
(mm) 		Độ chính xác xoay Giải phóng mặt bằng nội bộ cân nặng
Đà d La nB Lý Di da A B C D Tải trước Kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01-0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01-0,05 77
