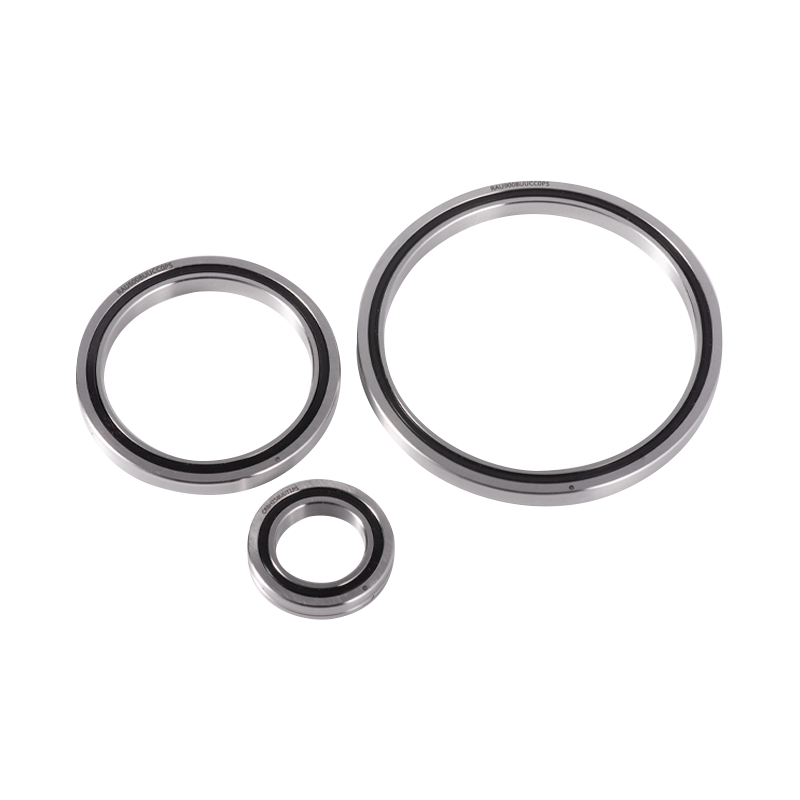

RAU vòng lăn tích hợp

Hướng dẫn lắp đặt vòng bi lăn chữ thập: Nguyên tắc và phương pháp thực hành tốt nhất

Các nguyên tắc quan trọng và cách thực hành tốt nhất để lắp đặt vòng bi lăn chéo nhằm đảm bảo hiệu suất, độ chính xác và tuổi thọ tối ưu trong các ứng dụng công nghiệp có nhu cầu cao là gì?

Vòng bi lăn chéo đại diện cho một loại thành phần chính xác riêng biệt được thiết kế để chịu tải đồng thời xuyên tâm, hướng trục và mô men. Cấu hình độc đáo của chúng—các con lăn hình trụ được bố trí với các trục xen kẽ chéo nhau ở góc 90° trong các rãnh hình chữ V—cho phép độ cứng đặc biệt và độ chính xác quay trong một diện tích nhỏ gọn. Trong số các biến thể được áp dụng rộng rãi nhất trong các ứng dụng nhỏ gọn, nhẹ là Vòng bi RAU6008 , vòng bi RAU7008 và vòng bi RAU8008, thuộc dòng RAU được đặc trưng bởi hình học mặt cắt ngang siêu mỏng.

Việc lắp đặt đúng cách là yếu tố quan trọng nhất quyết định liệu ổ lăn chữ thập có phát huy hết tiềm năng hoạt động hay bị xuống cấp sớm hay không.

Chuẩn bị trước khi cài đặt

Việc lắp đặt phải được tiến hành trong môi trường khô ráo, sạch sẽ để tránh ô nhiễm. Tất cả các bộ phận tiếp xúc—vỏ ổ trục, trục và các bộ phận liên quan—cần được làm sạch kỹ lưỡng để loại bỏ bụi bẩn, cặn dầu và gờ kim loại. Việc kiểm tra phải xác minh rằng các bề mặt được gia công đáp ứng các dung sai quy định về độ phẳng, độ vuông góc, độ tròn và độ trụ, vì các thuộc tính hình học này ảnh hưởng trực tiếp đến độ chính xác của cụm và ngăn chặn sự tập trung ứng suất do tải lệch tâm.

Đối với ổ lăn chữ thập loại chia đôi, các vít giữ ngăn ngừa sự tách rời trong quá trình vận chuyển phải được nới lỏng trước khi lắp đặt. Nếu vòng trong hoặc vòng ngoài bị tách có độ lệch chu vi ở khớp thì nên hiệu chỉnh bằng búa nhựa trước khi lắp vào.

Quy trình cài đặt

Do cấu trúc có tiết diện mỏng, ổ lăn chữ thập dễ bị nghiêng khi lắp vào gối đỡ hoặc vào trục. Để ngăn chặn điều này, ổ trục phải được duy trì ở hướng nằm ngang hoàn hảo trong suốt quá trình lắp vào. Sử dụng một cái vồ bằng nhựa hoặc nhựa, gõ đều vòng bi quanh chu vi của nó—đập vào vòng trong khi lắp vào trục và vào vòng ngoài khi lắp vào vỏ—trong khi đẩy nó dần dần. Tiếp tục cho đến khi có âm thanh xác nhận cho biết đã tiếp xúc hoàn toàn với vai tham chiếu.

Đối với các ứng dụng vừa khít với độ nhiễu có độ nhiễu vừa phải, có thể sử dụng ống bọc và búa để tạo áp lực đồng đều lên mặt đầu vòng. Đối với độ nhiễu lớn hơn, các phương pháp giãn nở nhiệt—bể dầu hoặc gia nhiệt cảm ứng trong khoảng 80°C đến 100°C, không vượt quá 120°C—là thích hợp hơn. Việc làm mát tiếp theo đòi hỏi phải siết chặt an toàn bằng đai ốc hoặc phương tiện tương đương để ngăn ngừa khe hở dọc trục phát triển do co lại.

Gắn mặt bích và vặn bu-lông

Mặt bích lắp trước tiên phải được đặt trên ổ trục và lắc nhẹ để căn chỉnh các lỗ bu lông. Chèn bu lông theo cách thủ công để xác nhận sự gắn kết của ren không bị cản trở. Việc siết chặt phải tiến hành theo ba đến bốn giai đoạn tăng dần, theo trình tự đường chéo để đảm bảo phân bổ tải trọng đều. Khi cố định các vòng bên trong hoặc bên ngoài bị tách rời, hãy xoay phần tương ứng tích hợp khoảng 90° giữa mỗi lần siết chặt—bốn đến năm vòng—để khắc phục bất kỳ sai lệch nào của khớp. Sử dụng cờ lê lực để đạt được giá trị quy định; đối với vỏ và mặt bích bằng thép, bảng mô-men xoắn tiêu chuẩn tham khảo dựa trên bu lông.

Những cân nhắc về kết cấu hỗ trợ và thiết kế mặt bích

Vòng bi lăn chéo là cấu trúc có tiết diện mỏng; do đó, độ cứng của vỏ đỡ và mặt bích kẹp đòi hỏi phải xem xét thiết kế cẩn thận. Độ cứng không đủ sẽ ngăn cản việc kẹp đồng đều các vòng phân chia, tạo ra biến dạng dưới tải trọng mô men và dẫn đến tiếp xúc con lăn không đều—một điều kiện làm giảm đáng kể hiệu suất của ổ trục.

Theo tiêu chuẩn thiết kế, độ dày thành vỏ ổ trục không được nhỏ hơn 60% chiều cao mặt cắt ngang của ổ trục. Độ dày mặt bích thường được chỉ định trong phạm vi từ 0,5 đến 1,2 lần chiều rộng ổ trục. Khoảng hở tiêu chuẩn khoảng 0,5 mm giữa các thành phần mặt bích. Đối với các ứng dụng đòi hỏi độ chính xác lắp ráp cao, việc thiết kế mặt bích với cấu hình bậc thang và điều chỉnh độ cao bậc thang thông qua quá trình mài bề mặt cho phép kiểm soát lực kẹp chính xác. Đối với mặt bích thép, thường nên sử dụng độ nhiễu từ 0,02 đến 0,05 mm.

Định hướng và định vị vùng tải

Vòng bi dòng RAU có lỗ nạp con lăn ở vòng ngoài, được bịt kín bằng nút chặn. Trong quá trình lắp đặt, đảm bảo vị trí phích cắm này không trùng với vùng tải tối đa. Tương tự, đối với vòng bi có vòng ngoài chia đôi, mối nối chia đôi phải được định hướng ra xa hướng tải trọng chính. Việc tuân thủ các nguyên tắc định hướng này sẽ giảm thiểu sự tập trung ứng suất và tối ưu hóa sự phân bổ tải trọng trên bộ phận con lăn.

Xác minh sau khi cài đặt

Sau khi lắp ráp, hãy xoay trục hoặc vỏ bằng tay để xác nhận hoạt động trơn tru. Tiến hành vận hành ở tốc độ thấp, không tải bằng điện, tăng dần tốc độ và tải trong khi theo dõi tiếng ồn, độ rung hoặc mức tăng nhiệt độ bất thường. Bất kỳ sự bất thường nào cần phải tắt máy ngay lập tức và điều tra trước khi đưa vào vận hành.

Tổng quan về sản phẩm dòng RAU

Dòng RAU đại diện cho một biến thể siêu nhỏ gọn của ổ đũa chữ thập, đạt được bằng cách giảm thiểu độ dày vòng trong và vòng ngoài đến giới hạn thực tế. Thiết kế này tối ưu cho các ứng dụng nhạy cảm với trọng lượng và không gian hạn chế bao gồm khớp robot công nghiệp, bàn quay chính xác, động cơ truyền động trực tiếp, thiết bị y tế và trung tâm gia công CNC. Vòng bi dòng RAU có cấu trúc vòng trong và vòng ngoài tích hợp tương thích với cả vòng quay trong và ngoài.

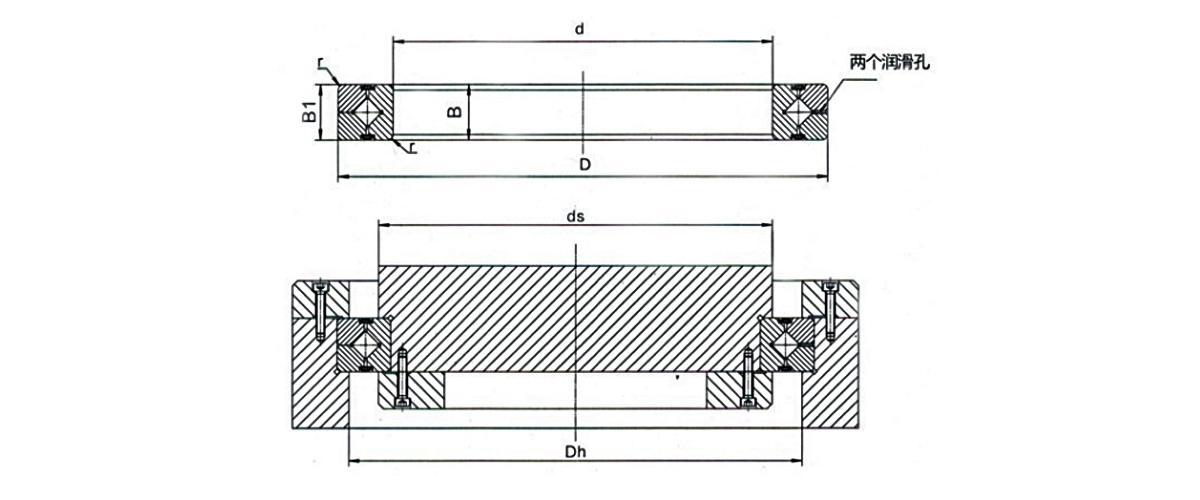

RAU6008, RAU7008 và Vòng bi RAU8008 Thông số kỹ thuật

Là một nhà máy và công ty sản xuất vòng bi chuyên nghiệp tại Trung Quốc, UKL Bearing Manufacturing Co., Ltd. (Vô Tích) chuyên về các giải pháp vòng bi hiệu suất cao, cung cấp hỗ trợ kỹ thuật cho các ngành công nghiệp toàn cầu có nhu cầu đặc biệt cao về độ chính xác và độ tin cậy. Cơ sở vật chất của UKL đảm nhiệm toàn bộ quy trình sản xuất—rèn, ủ, tiện, xử lý nhiệt, mài và lắp ráp tự động—được hỗ trợ bởi đội ngũ hơn 200 chuyên gia lành nghề. UKL sản xuất vòng bi RAU6008, Vòng bi RAU7008 và RAU8008 đáp ứng các thông số kỹ thuật chính xác, với khả năng mở rộng đến các giải pháp tùy chỉnh cho các ứng dụng chuyên biệt. UKL cũng cung cấp tư vấn kỹ thuật về các phương pháp lắp đặt tốt nhất để đảm bảo hiệu suất ổ trục tối ưu. UKL duy trì quản lý chất lượng nghiêm ngặt trong suốt quá trình sản xuất.

Câu hỏi thường gặp

Câu hỏi 1: Lỗi thường gặp nhất khi lắp đặt vòng bi lăn chéo là gì?
Không chú ý đầy đủ đến tính chất tiết diện mỏng của các vòng bi này, dẫn đến hiện tượng nghiêng khi lắp vào. Luôn duy trì hướng nằm ngang hoàn hảo và sử dụng nhịp nhàng, đều đặn bằng vồ nhựa để nâng ổ trục lên dần dần.

Câu hỏi 2: Tại sao trình tự mô-men xoắn bu-lông lại quan trọng đối với việc lắp đặt vòng bi dòng RAU?
Việc siết chặt theo đường chéo, nhiều giai đoạn đảm bảo phân bổ lực kẹp đồng đều trên các vòng phân chia, ngăn ngừa biến dạng cục bộ có thể ảnh hưởng đến độ chính xác khi quay và tuổi thọ của ổ trục.

Câu hỏi 3: Vòng bi RAU6008, vòng bi RAU7008 và vòng bi RAU8008 có thể được sử dụng thay thế cho nhau không?
Không. Các vòng bi này có đường kính lỗ khoan riêng biệt (lần lượt là 60 mm, 70 mm và 80 mm) và đường kính ngoài tương ứng. Lựa chọn phải phù hợp với kích thước trục và vỏ cụ thể của ứng dụng.

Câu hỏi 4: Nên bôi trơn loại nào cho vòng bi tang trống dòng RAU?
Bôi trơn bằng mỡ là tiêu chuẩn cho hầu hết các ứng dụng, mặc dù bôi trơn bằng dầu cũng được chấp nhận. Sự lựa chọn phụ thuộc vào tốc độ hoạt động, nhiệt độ và điều kiện môi trường. Các biến thể kín (UU) giữ lại chất bôi trơn hiệu quả hơn trong môi trường bị ô nhiễm.

Câu hỏi 5: Làm cách nào tôi có thể xác minh rằng vòng bi lăn chữ thập đã được lắp đặt chính xác?
Thực hiện kiểm tra xoay thủ công, sau đó là vận hành nguồn điện ở tốc độ thấp, không tải. Tăng dần tốc độ và tải trong khi theo dõi tiếng ồn, độ rung hoặc mức tăng nhiệt độ bất thường. Bất kỳ sự bất thường nào đều cho thấy các vấn đề cài đặt tiềm ẩn cần được điều tra.
