Thép SI trên vòng bi cuối thanh thép

Trang chủ / mang / Vòng bi cuối thanh / Thép SI trên vòng bi cuối thanh thép

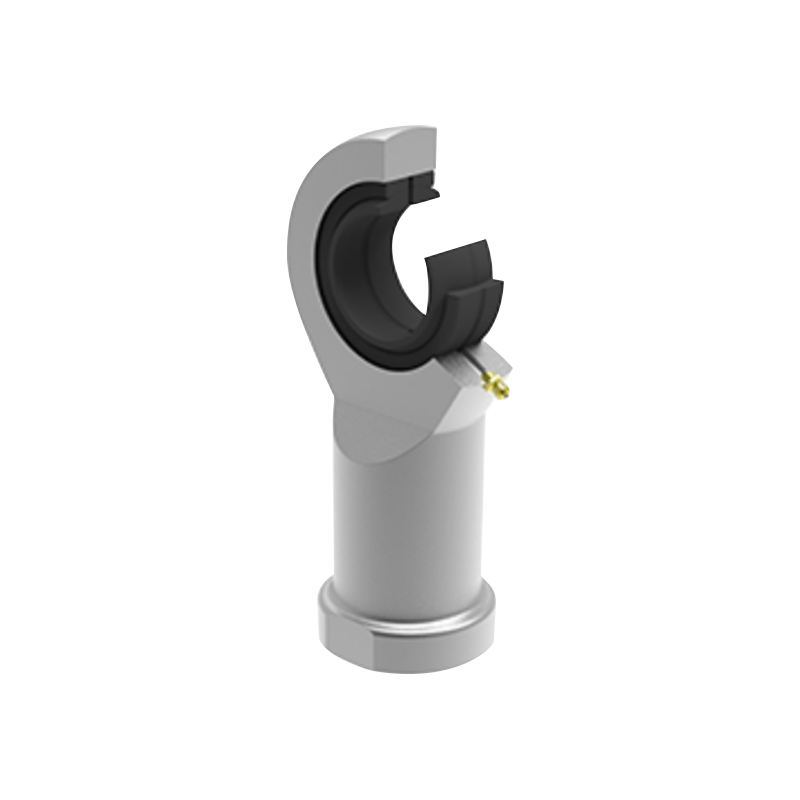

Thép SI trên vòng bi cuối thanh thép

Ổ cầu cầu đỡ đầu thanh đã lắp ráp được lắp ráp từ thân đầu thanh và ổ trượt cầu hướng tâm GE…E hoặc GE…ES. Thân đầu thanh được làm bằng thép carbon với bề mặt mạ kẽm. Ngoại trừ các mẫu có hậu tố "E", các mẫu khác có thể được bôi trơn thông qua cốc dầu hoặc lỗ gắn ở đầu thanh.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：No previous product TIẾP THEO：Vòng bi cuối thanh thép mạ kẽm SA
  • Mô tả
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

·Mã sản phẩm:
SI…E 5～12
SI…ES 15～80
·Cặp ma sát trượt: Thép/Thép
· Phạm vi nhiệt độ hoạt động: 50oC～＋150oC
1) Không được bôi trơn.
2) Chỉ được bôi trơn qua lỗ gắn ở đầu thanh.
Có sẵn các ổ trượt hình cầu đầu thanh với các bước khác nhau hoặc các yêu cầu về độ chính xác của ren đặc biệt.
Đối với ren bên trái, kiểu ổ trục và đánh dấu ren phải bao gồm "L" và "left", ví dụ: SIL20ES M20×1.5 left 6H.

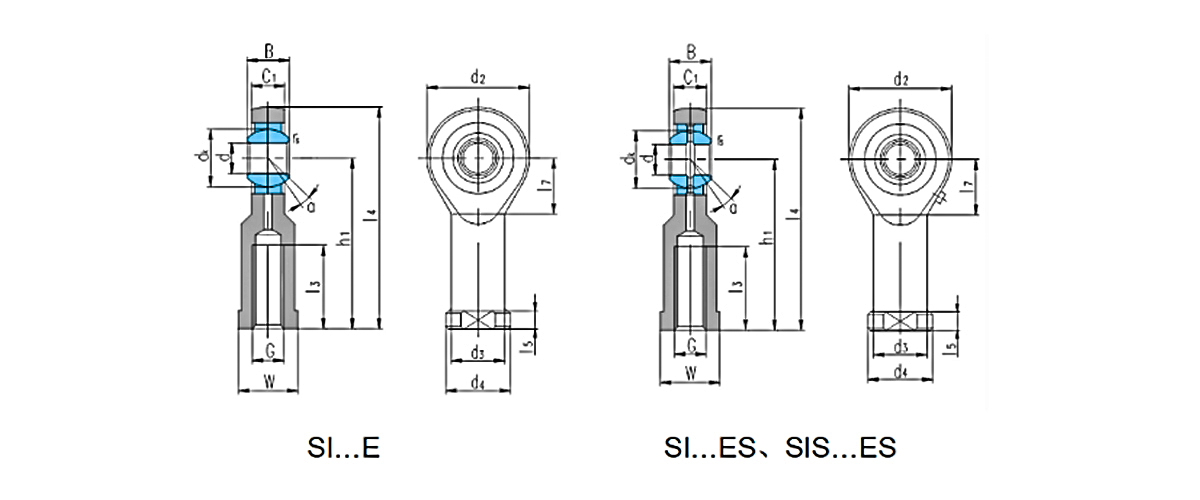

mang
con số 		Kích thước
mm 		Xếp hạng tải kN cân nặng
≈kg
d B dK C₁
tối đa 		d₂ G
6H 		h₁ tôi₃
phút 		tôi₄ tôi₅ tôi₇ W d₃ d4 rs
phút 		một°
≈ 		năng động Tĩnh
SI5E 1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E 1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E 1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E 1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112E 1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES 2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES 2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES 2) 20 16 29 13.5 53 M20×1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36×3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39×3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56×4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64×4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80×4 230 85 320 25 91 100 95 110 1 6 400 600 11.7
