Vòng bi 22205 E trong ngành công nghiệp nặng: Giải quyết các thách thức về sai lệch và tải trọng cao vào năm 2026
Hiểu được thách thức: Độ lệch trục trong ngành công nghiệp nặng
Hoạt động công nghiệp nặng phải đối mặt với những thách thức dai dẳng làm ảnh hưởng đến hiệu suất và tuổi thọ của thiết bị. Trong số các vấn đề quan trọng nhất là độ lệch trục và phân bổ tải trọng không phù hợp trong máy móc quay. Trong các lĩnh vực như khai thác mỏ, luyện kim và xử lý vật liệu rời, thiết bị hoạt động trong những điều kiện khắc nghiệt khiến những vấn đề này trở nên nghiêm trọng hơn theo cấp số nhân.
Trục lệch xảy ra do nhiều yếu tố: giãn nở nhiệt do dao động nhiệt độ, hao mòn cơ học trong thời gian vận hành kéo dài, dung sai lắp đặt tích lũy trong quá trình lắp ráp và độ lún nền móng. Khi có sự lệch trục, hệ thống vòng bi chịu tải trọng ứng suất tập trung, kiểu mòn tăng tốc và mức độ rung tăng cao. Những điều kiện này làm giảm tính khả dụng của thiết bị, tăng thời gian ngừng hoạt động để bảo trì và cuối cùng ảnh hưởng đến lợi nhuận hoạt động.
Vòng bi hình học cố định truyền thống gặp khó khăn trong việc điều chỉnh ngay cả những sai lệch nhỏ so với sự căn chỉnh hoàn hảo. Hạn chế này đã thúc đẩy các ngành công nghiệp tìm kiếm các giải pháp vòng bi mang lại cơ chế bù trừ vốn có, cho phép thiết bị hoạt động đáng tin cậy bất chấp những điểm không hoàn hảo trong thế giới thực.
Vòng bi 22205 E: Công nghệ tự điều chỉnh cho nhu cầu công nghiệp
các Vòng bi 22205 E đại diện cho một tiến bộ cơ bản trong thiết kế ổ trục. Là một biến thể vòng bi tang trống, nó kết hợp một hình học đặc biệt có đường dẫn hình cầu bên ngoài cho phép khả năng tự căn chỉnh. Phương pháp kỹ thuật này cho phép ổ trục tự động điều chỉnh theo độ lệch góc mà không làm giảm khả năng chịu tải.
Vòng bi tự điều chỉnh hoạt động thông qua nguyên tắc tiếp xúc linh hoạt được kiểm soát. Vòng ngoài hình cầu có bề mặt cong cho phép cụm vòng trong nghiêng và căn chỉnh lại so với trục trục. Việc điều chỉnh này diễn ra suôn sẻ và không đưa ra những hình phạt bổ sung có thể ảnh hưởng đến hiệu quả.
Đặc điểm thiết kế cốt lõi
- Mương ngoài hình cầu cho phép bù lệch góc
- Cấu hình con lăn hình trụ hai hàng tối ưu hóa phân phối tải
- Khả năng tải động nâng cao phù hợp với tải trọng va đập không liên tục
- Đặc tính tự định tâm làm giảm yêu cầu về độ chính xác khi lắp đặt
- Thiết kế lồng chắc chắn có khả năng điều chỉnh nhiệt độ

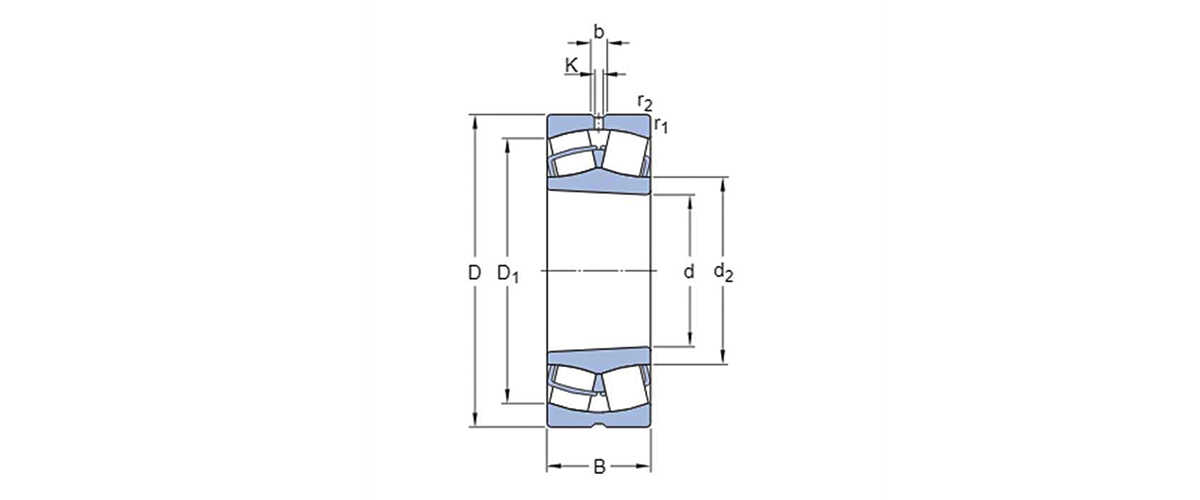

Kích thước và thông số vòng bi 22205 E
Hiểu kích thước vòng bi là điều cần thiết để tích hợp thích hợp vào khung thiết bị hiện có. các Vòng bi 22205 E dimensions tuân theo tiêu chuẩn của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO), đảm bảo khả năng tương thích giữa các nhà sản xuất và tạo điều kiện thuận lợi cho các thủ tục thay thế đơn giản.
| tham số | Giá trị | Đơn vị |
|---|---|---|
| Đường kính lỗ khoan (d) | 25 | mm |
| Đường kính ngoài (D) | 52 | mm |
| Chiều rộng (B) | 15 | mm |
| Xếp hạng tải động (C) | 59.5 | kN |
| Xếp hạng tải tĩnh (C0) | 50.5 | kN |
Vòng bi tự căn chỉnh bù cho độ lệch trục như thế nào
các physics of self-alignment operates on geometric principles that distinguish spherical roller bearings from conventional cylindrical designs. When a shaft experiences deflection or angular displacement, the spherical outer raceway accommodates this deviation by allowing the roller assembly to maintain contact across its full width while adapting to the new angular orientation.
Cơ chế điều chỉnh sai lệch
Trong các ứng dụng liên quan đến sàng rung trong các nhà máy tổng hợp, thiết bị thường chịu sự tăng nhiệt trong quá trình vận hành. Việc lắp đặt điển hình có thể liên quan đến việc trục được làm nóng bằng ma sát đến nhiệt độ cao, gây ra sự giãn nở tuyến tính. Vòng bi tiêu chuẩn sẽ chịu ứng suất tập trung tại các điểm tiếp xúc con lăn cụ thể. các hình học tự sắp xếp của vòng bi tang trống phân phối tải đồng đều hơn, giảm nồng độ ứng suất cực đại và kéo dài khoảng thời gian hoạt động giữa các hoạt động bảo trì.
Dung sai sai lệch góc trong vòng bi tang trống được lắp đặt đúng cách đạt khoảng 2-4 độ, tùy thuộc vào điều kiện tải cụ thể. Cửa sổ dung sai này chứng tỏ là công cụ hữu ích trong các ứng dụng mà việc căn chỉnh hoàn hảo trở nên không thể đạt được về mặt vật lý hoặc không thực tế về mặt kinh tế trong quá trình lắp đặt.
Ứng dụng công nghiệp trong đó Vòng bi 22205 E Excel
Hoạt động khai thác và khai thác
Trong các cơ sở khai thác dưới lòng đất, hệ thống băng tải vận chuyển vật liệu rời qua khoảng cách lên tới vài km. Những cái này băng tải mang 22205 E các ứng dụng liên quan đến cơ sở hạ tầng chịu rung động liên tục, kiểu tải thay đổi và môi trường cài đặt khó khăn. Các lựa chọn vòng bi truyền thống gặp khó khăn với những điều kiện này, đòi hỏi chu kỳ thay thế thường xuyên và thời gian ngừng hoạt động kéo dài.
Vòng bi tang trống thích ứng với chuyển động kết cấu vốn có khi băng tải chạy dài, bù đắp cho độ võng và độ lệch hướng mà không gây ra các ảnh hưởng khi vận hành. Khả năng này giúp kéo dài tuổi thọ sử dụng của vòng bi và giảm tổng chi phí sở hữu.
Hoạt động đúc liên tục
Các quy trình luyện kim sử dụng hệ thống đúc liên tục đòi hỏi vòng bi có khả năng chịu được chu kỳ nhiệt, quay tốc độ cao và tải trọng xuyên tâm đáng kể cùng một lúc. Trong hệ thống truyền động máy đúc, vòng bi tang trống duy trì tính toàn vẹn khi vận hành khi nhiệt độ dao động vượt quá 100 độ C trong các chu kỳ sản xuất thông thường.
Tích hợp máy móc hạng nặng và hộp số
Hệ thống hộp số kết hợp vòng bi tang trống trong trục chính của chúng đạt được độ tin cậy được cải thiện so với việc lắp đặt sử dụng các loại vòng bi thay thế. Các đặc tính tự điều chỉnh giúp giảm áp lực lên vỏ hộp số, giảm tiếng ồn và cải thiện hiệu suất cơ học tổng thể.
Ưu điểm kỹ thuật của thiết kế ổ lăn hình cầu
Ưu thế phân phối tải
Thiết kế con lăn hình trụ tập trung tải trọng dọc theo đường tiếp xúc tuyến tính, trong khi vòng bi tang trống phân bổ lực trên một vùng tiếp xúc rộng hơn. Sự khác biệt hình học này mang lại những cải tiến có ý nghĩa về khả năng chống mỏi và khả năng chịu tải tối đa so với kích thước vỏ ổ trục.
Giảm rung
các spherical raceway geometry naturally damps vibration transmission through bearing structures. Equipment installations employing these bearings exhibit reduced acoustic signatures and lower dynamic stress transmission to supporting structures.
Khả năng tiếp cận bảo trì
Kích thước ổ trục được tiêu chuẩn hóa tạo điều kiện thuận lợi cho các quy trình thay thế đơn giản mà không cần phải tháo rời hoặc hiệu chỉnh lại thiết bị trên diện rộng. Đặc tính khả năng tiếp cận này giúp giảm yêu cầu về lao động bảo trì và cải thiện tính khả dụng của thiết bị trong các khoảng thời gian bảo trì định kỳ.
Lựa chọn giải pháp vòng bi 22205 E phù hợp cho ứng dụng của bạn
Việc lựa chọn vòng bi đòi hỏi phải đánh giá một cách có hệ thống nhiều thông số để đảm bảo hiệu suất tối ưu và đảm bảo tính kinh tế. Khung sau đây hướng dẫn các quyết định về thông số kỹ thuật cho các ứng dụng vòng bi tang trống.
Đánh giá tải
- Định lượng tải xuyên tâm trong điều kiện hoạt động bình thường và cao điểm
- Xác định các thành phần tải trọng dọc trục và tần suất xuất hiện của chúng
- Tính đến tải sốc và đặc tính tăng đột biến của tải nhất thời trong ứng dụng của bạn
- Thiết lập chu kỳ nhiệm vụ tải và lịch trình hoạt động liên quan
Cân nhắc về việc căn chỉnh và lắp đặt
- Đo độ lệch trục hiện tại bằng đồng hồ đo chỉ báo hoặc kỹ thuật laser
- Đánh giá độ phẳng bề mặt lắp đặt và hiệu ứng xếp chồng dung sai
- Đánh giá các kiểu giãn nở nhiệt cụ thể cho cấu hình thiết bị của bạn
- Xem xét việc lún nền và dịch chuyển kết cấu trong thời gian vận hành kéo dài
Yếu tố môi trường
- Ghi lại phạm vi nhiệt độ môi trường xung quanh và mô hình chu trình nhiệt
- Xác định các đặc điểm tiếp xúc với ô nhiễm và các yêu cầu về ổ trục kín và ổ trục mở
- Đánh giá tính tương thích của chất bôi trơn và tính khả thi của khoảng thời gian tái bôi trơn
- Đánh giá độ ẩm và khả năng tiếp xúc với môi trường ăn mòn trong môi trường ngoài trời hoặc khắc nghiệt
Thực hành lắp đặt tốt nhất để đạt được hiệu suất vòng bi tối đa
Sự chuẩn bị và sự sạch sẽ
Trước khi lắp đặt, làm sạch hoàn toàn tất cả các bề mặt ổ trục, trục và vỏ bằng dung môi thích hợp và vật liệu không có xơ. Ô nhiễm vi mô có thể tăng tốc độ mài mòn và làm ảnh hưởng đến tính toàn vẹn của vòng đệm ổ trục. Thiết lập môi trường được kiểm soát cho các hoạt động lắp đặt vòng bi để giảm thiểu sự tiếp xúc với các hạt trong không khí.
Kỹ thuật lắp đặt
Sử dụng thiết bị ép cơ học thay vì dụng cụ tác động để lắp vòng bi trên trục. Lực tác dụng chỉ nhắm vào vòng trong của vòng bi, ngăn chặn sự biến dạng của hình dạng mương bên ngoài có thể ảnh hưởng đến khả năng tự căn chỉnh. Phương pháp gia nhiệt sử dụng bể dầu có nhiệt độ được kiểm soát cung cấp các phương pháp lắp đặt thay thế cho kích thước vòng bi lớn hơn.
Xác minh căn chỉnh
Trong khi vòng bi tang trống có khả năng điều chỉnh độ lệch, thì việc căn chỉnh khi lắp đặt ban đầu sẽ ảnh hưởng đến tuổi thọ và hiệu suất sử dụng. Nhắm mục tiêu căn chỉnh ban đầu trong tổng độ lệch 0,5-1,0 mm trong các hoạt động xác minh lắp đặt. Sự căn chỉnh đường cơ sở này cho phép hình học tự điều chỉnh của ổ trục hoạt động tối ưu đồng thời giảm thiểu các kiểu mài mòn ban đầu.
Giao thức bôi trơn
Vòng bi cầu yêu cầu độ dày màng bôi trơn thích hợp để ngăn chặn sự tiếp xúc giữa kim loại với kim loại trong quá trình vận hành. Thiết lập lịch trình tái bôi trơn dựa trên kích thước vòng bi, tốc độ vận hành và đặc điểm chu kỳ làm việc. Theo dõi tình trạng chất bôi trơn định kỳ để xác minh độ sạch và phát hiện sự phát triển quá trình oxy hóa hoặc nhiễm bẩn.
Chiến lược giám sát và bảo trì để kéo dài tuổi thọ dịch vụ
Phương pháp bảo trì dự đoán
Các cơ sở công nghiệp hiện đại sử dụng phân tích rung động để phát hiện sự xuống cấp của vòng bi trước khi xảy ra sự cố nghiêm trọng. Các phép đo dựa trên gia tốc xác định một cách hiệu quả các khuyết tật của ổ trục, với các dấu hiệu tần số đặc trưng cho phép xác định sớm vấn đề. Hình ảnh nhiệt cho thấy nhiệt độ ổ trục tăng cao cho thấy sự cố bôi trơn hoặc ma sát quá mức.
Xu hướng hiệu suất
Thiết lập các phép đo rung động và nhiệt độ cơ bản ngay sau khi lắp đặt và vận hành vòng bi. Ghi lại các đường cơ sở này một cách có hệ thống, sau đó theo dõi các phép đo định kỳ để xác định sự suy giảm hiệu suất dần dần. Các phương pháp tiếp cận theo xu hướng cung cấp độ nhạy vượt trội so với ngưỡng cảnh báo cố định, thích ứng với các đặc điểm cụ thể của thiết bị và các biến thể hoạt động.
Thay thế dựa trên điều kiện
Thay vì tuân thủ các khoảng thời gian thay thế cố định, hãy sử dụng các chiến lược dựa trên tình trạng để trì hoãn việc thay thế vòng bi cho đến khi các chỉ số hoạt động khách quan đảm bảo sự can thiệp. Cách tiếp cận này tối ưu hóa giá trị kinh tế bằng cách kéo dài khoảng thời gian bảo trì khi thiết bị hoạt động thuận lợi, đồng thời cho phép phản hồi nhanh khi dữ liệu giám sát tình trạng cho thấy hiệu suất đang giảm dần.
Tác động kinh tế: Phân tích tổng chi phí sở hữu
Mặc dù vòng bi tang trống có thể yêu cầu giá mua ban đầu cao hơn so với cấu hình vòng bi đơn giản hơn, nhưng phân tích kinh tế toàn diện cho thấy những đề xuất có giá trị lâu dài thuận lợi. Khoảng thời gian hoạt động kéo dài giữa các hoạt động bảo trì giúp giảm chi phí lao động tích lũy, cải thiện tỷ lệ sẵn có của thiết bị và giảm tác động gián đoạn sản xuất.
Khung so sánh chi phí
| Danh mục chi phí | Vòng bi thông thường | Vòng bi lăn hình cầu |
|---|---|---|
| Chi phí mua ban đầu | Hạ xuống | Cao hơn |
| Tần suất thay thế | Cao hơn | Hạ xuống |
| Chi phí lao động và thời gian ngừng hoạt động | nâng cao | Giảm |
| Tổng chi phí 5 năm | Cao hơn | Hạ xuống |
Các cơ sở thiết bị đã thực hiện nâng cấp vòng bi tang trống trong hệ thống xử lý vật liệu của họ đã ghi nhận mức giảm chi phí trung bình từ 25-35% trong giai đoạn đánh giá 5 năm. Những khoản tiết kiệm này chủ yếu xuất phát từ việc kéo dài khoảng thời gian hoạt động, giảm các đợt bảo trì khẩn cấp và cải thiện tính liên tục trong sản xuất.
Phân tích so sánh: Con lăn hình cầu và các loại vòng bi thay thế
Vòng bi lăn hình cầu so với vòng bi lăn hình trụ
Vòng bi lăn hình trụ mang lại hiệu suất tuyệt vời trong các ứng dụng có khả năng căn chỉnh hoàn hảo và tải trọng hướng tâm thuần túy. Tuy nhiên, chúng có khả năng chịu đựng sai lệch giới hạn và không thể điều chỉnh độ lệch góc nếu không mài mòn nhanh. Vòng bi cầu hy sinh hiệu suất tối thiểu so với thiết kế hình trụ trong khi vẫn cải thiện đáng kể khả năng chịu lực liên kết và nâng cao khả năng chịu tải va đập.
Vòng bi lăn hình cầu so với vòng bi
Các ứng dụng có lỗ khoan nhỏ hơn thường sử dụng vòng bi do cân nhắc về mặt kinh tế và chuỗi cung ứng đã được thiết lập. Vòng bi điều chỉnh độ lệch thông qua các cơ chế tuân thủ vốn có trong hình dạng phần tử lăn của chúng, nhưng chúng không thể phù hợp với khả năng chịu tải hướng tâm có sẵn từ các thiết kế con lăn hình cầu có kích thước tương đương. Các ứng dụng công nghiệp nặng luôn ưu tiên công nghệ con lăn hình cầu trong đó cường độ tải vượt quá định mức tải ổ bi.
Vòng bi lăn hình cầu so với vòng bi lăn hình nón
Vòng bi côn vượt trội trong các ứng dụng đòi hỏi khả năng chịu tải dọc trục đáng kể và kiểm soát tải chính xác. Tuy nhiên, chúng yêu cầu căn chỉnh cài đặt chính xác và hiệu chuẩn tải trước để đạt được hiệu suất tối ưu. Vòng bi cầu mang lại khả năng chịu đựng vượt trội cho việc lắp đặt không hoàn hảo đồng thời mang lại khả năng chịu tải hướng tâm tương đương hoặc vượt trội trong hầu hết các cấu hình công nghiệp nặng.
Câu hỏi thường gặp về Vòng bi lăn hình cầu
Câu hỏi 1: Vòng bi 22205 E có thể điều chỉnh góc lệch tối đa bao nhiêu?
Vòng bi tang trống tiêu chuẩn chịu được độ lệch góc lên tới khoảng 2-4 độ tùy thuộc vào cường độ tải và tốc độ vận hành. Tải cao hơn và tốc độ quay tăng làm giảm cửa sổ sai lệch cho phép. Tham khảo tài liệu kỹ thuật của nhà sản xuất vòng bi về điều kiện vận hành cụ thể của bạn để xác nhận thông số dung sai.
Câu hỏi 2: Vòng bi tang trống nên được bôi trơn thường xuyên như thế nào?
Khoảng thời gian tái bôi trơn khác nhau tùy thuộc vào kích thước vòng bi, nhiệt độ vận hành và đặc điểm chu kỳ làm việc. Khoảng thời gian điển hình dao động từ vài tuần đối với các ứng dụng tốc độ cao đến vài tháng đối với cài đặt tốc độ thấp. Thiết lập các khoảng thời gian dựa trên kích thước vòng bi và điều kiện vận hành theo hướng dẫn của nhà sản xuất vòng bi, sau đó điều chỉnh dựa trên quan sát giám sát tình trạng.
Câu hỏi 3: Vòng bi tang trống có thể thay thế vòng bi tang trống bị hỏng mà không cần sửa đổi thiết bị không?
Trong nhiều trường hợp, vòng bi tang trống được lắp đặt vào các vị trí lắp đặt hiện có được thiết kế cho vòng bi trụ, miễn là đường kính lỗ khoan và bề mặt lắp đặt phù hợp. Tuy nhiên, hãy xác minh cẩn thận các thông số kỹ thuật về đường kính ngoài và chiều rộng để đảm bảo khả năng tương thích của vỏ. Tham khảo thông số kỹ thuật ổ trục và tài liệu thiết bị trước khi thực hiện thay đổi loại ổ trục.
Câu hỏi 4: Những yếu tố nào gây ra hỏng hóc vòng bi tang trống sớm?
Các dạng hư hỏng phổ biến bao gồm bôi trơn không đủ, nhiễm bẩn, sai lệch quá mức vượt quá dung sai thiết kế, quá tải vượt quá công suất định mức và ăn mòn do tiếp xúc với độ ẩm. Việc lắp đặt đúng cách, bảo trì định kỳ và giám sát tình trạng sẽ xác định các vấn đề đang phát triển trước khi xảy ra sự cố nghiêm trọng.
Câu 5: Sự dao động nhiệt độ ảnh hưởng như thế nào đến hiệu suất của ổ lăn tang trống?
Nhiệt độ tăng cao làm giảm độ nhớt của chất bôi trơn, có khả năng ảnh hưởng đến độ dày màng và tăng ma sát. Nhiệt độ cực thấp làm tăng độ nhớt của dầu bôi trơn, nâng cao khả năng chống khởi động. Chu kỳ nhiệt làm tăng tốc độ mài mòn của lồng và có thể gây ra sai lệch tinh tế thông qua tốc độ giãn nở chênh lệch. Theo dõi xu hướng nhiệt độ và điều chỉnh tần suất tái bôi trơn dựa trên những thay đổi của môi trường nhiệt.
Câu hỏi 6: Điều kiện môi trường lắp đặt nào là cần thiết để mang lại hiệu suất ổ trục tối ưu?
Môi trường sạch sẽ, nhiệt độ được kiểm soát sẽ cải thiện kết quả lắp đặt vòng bi. Việc ăn vào bụi và ô nhiễm dễ dàng xảy ra trong quá trình lắp đặt, ảnh hưởng đến tuổi thọ sử dụng ban đầu. Sự ổn định nhiệt độ ngăn ngừa sự phát triển ứng suất nhiệt trong quá trình vận hành ban đầu. Mặc dù các điều kiện hoàn hảo tỏ ra không thực tế ở nhiều cơ sở công nghiệp, nhưng việc giảm thiểu ô nhiễm thông qua kỷ luật quy trình sẽ cải thiện đáng kể kết quả về độ tin cậy.
Câu hỏi 7: Vòng bi tang trống có phù hợp cho các ứng dụng tốc độ cao không?
Vòng bi tang trống hoạt động hiệu quả ở tốc độ vừa phải thường gặp trong các ứng dụng công nghiệp nặng. Xếp hạng tốc độ tối đa phụ thuộc vào kích thước vòng bi và cường độ tải. Tham khảo thông số kỹ thuật vòng bi để biết giới hạn tốc độ định mức cụ thể cho kích thước vòng bi và hồ sơ tải trọng ứng dụng của bạn. Đối với các ứng dụng tốc độ cực cao, các cấu hình vòng bi thay thế có thể phù hợp hơn.
Câu hỏi 8: Tải trước vòng bi ảnh hưởng như thế nào đến hiệu suất của vòng bi tang trống?
Vòng bi cầu thường hoạt động với tải trước tối thiểu so với thiết kế con lăn côn. Tải trước quá mức sẽ làm tăng ma sát, tăng nhiệt độ và giảm tuổi thọ vòng bi. Việc lắp đặt và căn chỉnh đúng cách thường tạo ra tiếp điểm tự hỗ trợ mà không yêu cầu cơ chế tải trước bổ sung.
