Vòng bi chặn gối

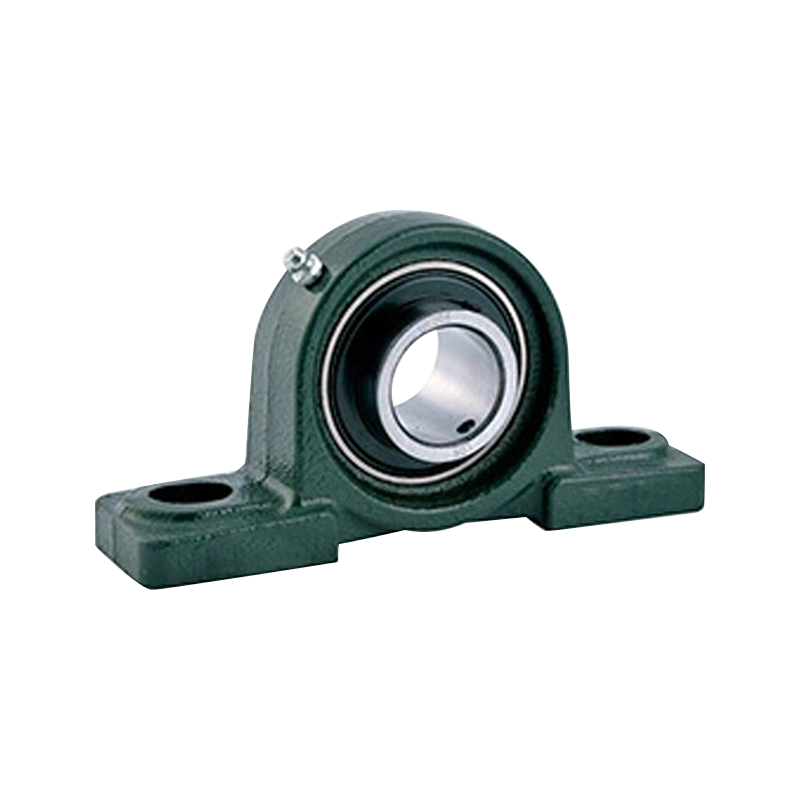

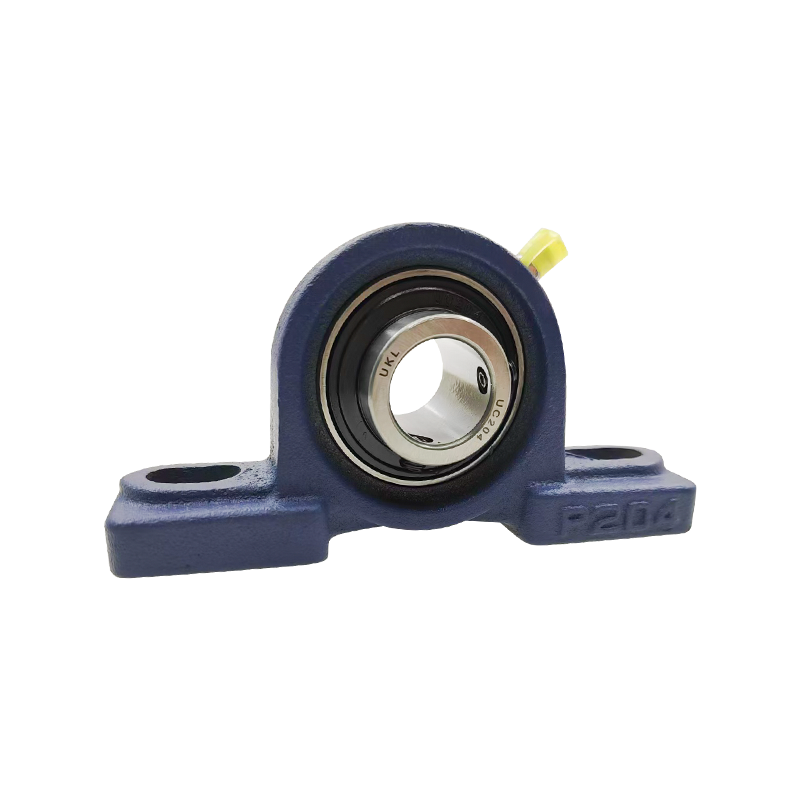

Vòng bi chặn gối, còn được gọi là khối giảm chấn, là một cấu trúc hỗ trợ được thiết kế để hỗ trợ ổn định trục quay bằng cách sử dụng vòng bi tương thích và một loạt các bộ phận liên quan.

Loại ổ trục này có chứa khối lắp (khối gối). Ổ trục được lắp bên trong khối lắp.

Vòng bi khối gối được sử dụng phổ biến nhất trong các ứng dụng mô-men xoắn thấp. Các rãnh hoặc lỗ trên đế hoặc chân ổ trục cho phép lắp ráp và điều chỉnh dễ dàng.

Contact Us Liên hệ với chúng tôi
TRƯỚC：Không có sản phẩm trước SAU：Vòng bi chặn gối cơ sở khai thác
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

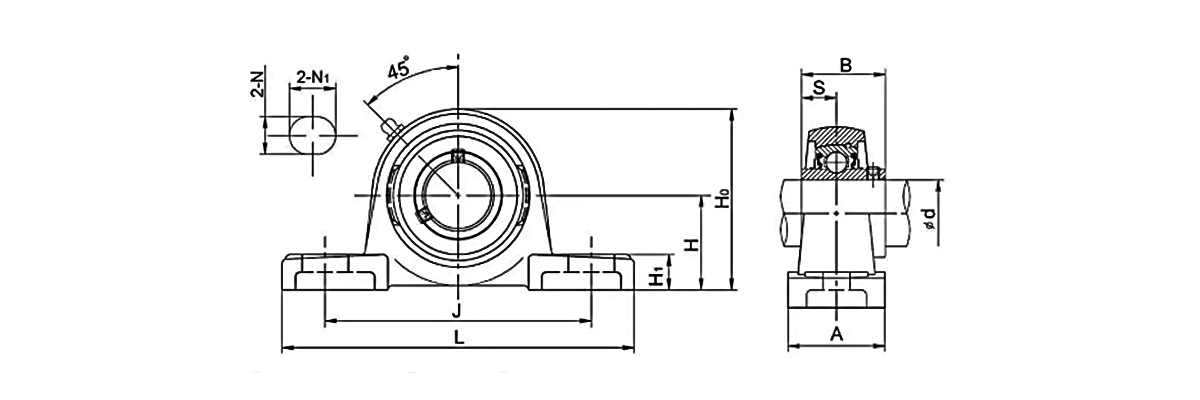

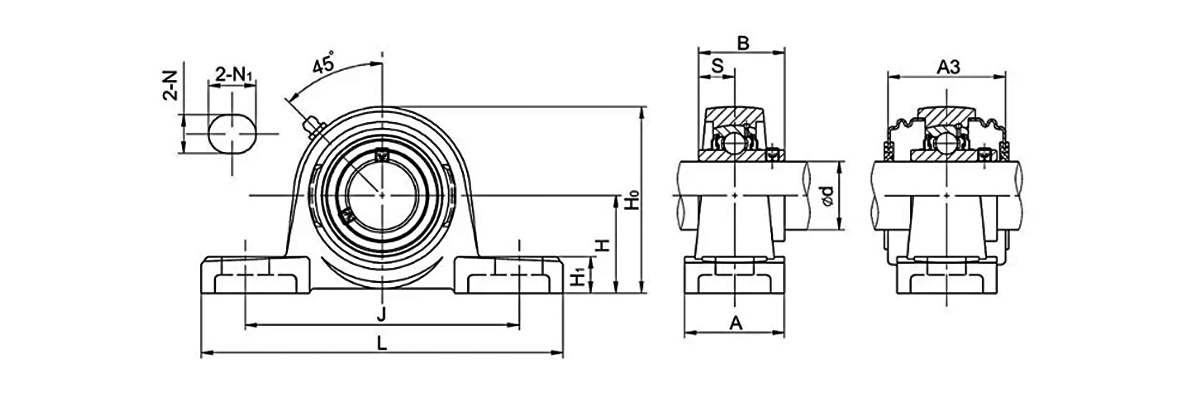

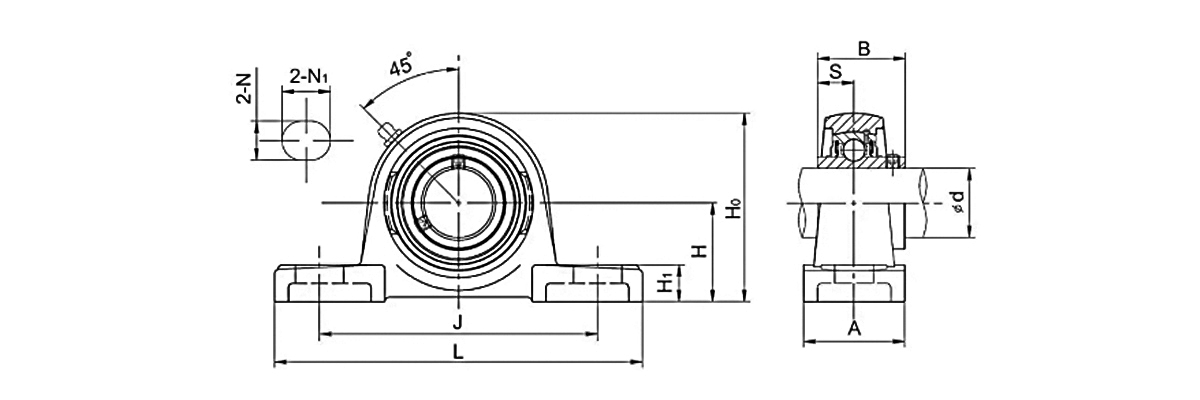

Đơn vị số trục đường kính Kích thước (mm) Kích thước bu lông
(mm) 		cân nặng
(kg)
d H L J A N N1 H1 Hồ B S A3
(trong) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16/9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 8/5 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16/11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 8/7 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 16/15 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16/9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-8/5 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16/11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-8/7 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-16/15 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-16/15 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

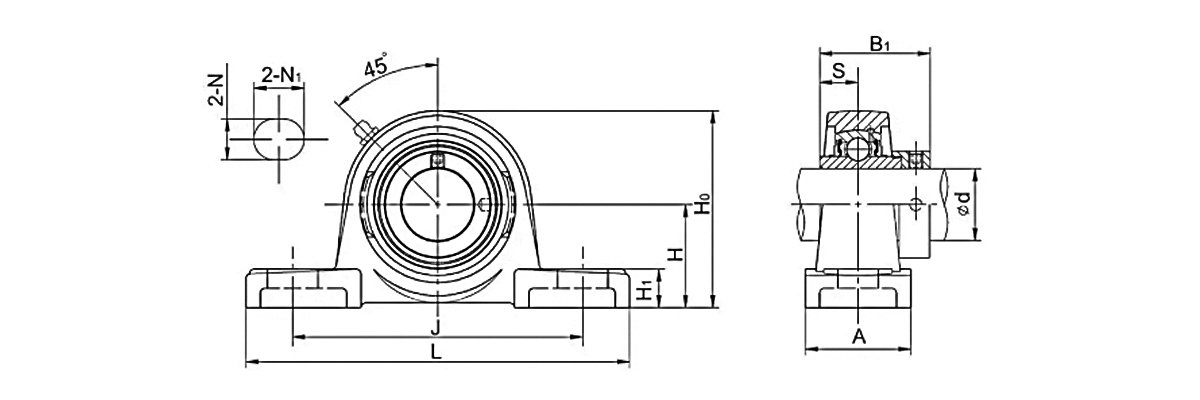

Đơn vị số trục đường kính Kích thước (mm) Kích thước bu lônge
(mm) 		cân nặng
(kg)
d H L J A N N1 H1 Hồ B1 S
(trong) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16/9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 8/5 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16/11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 8/7 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 16/15 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16/9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-8/5 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16/11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-8/7 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-16/15 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-16/15 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

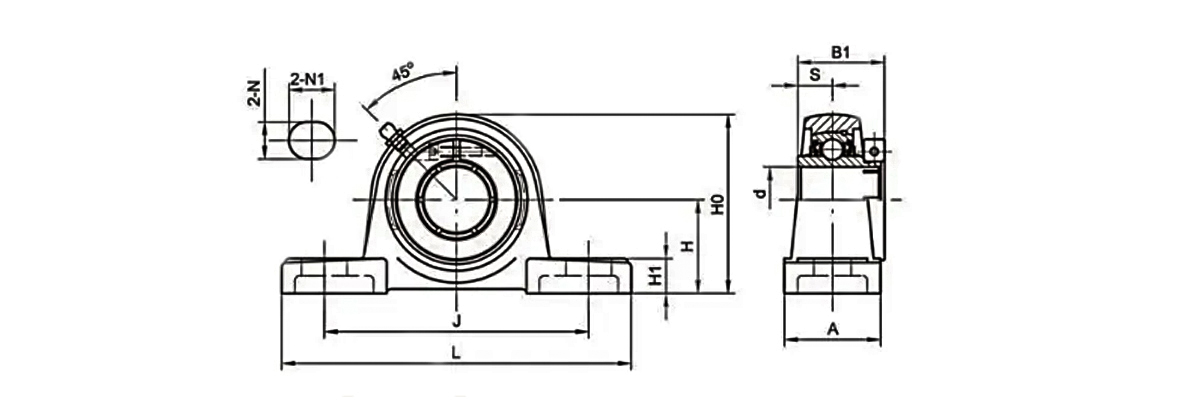

Đơn vị số trục đường kính Kích thước (mm) Kích thước bu lônge
(mm) 		cân nặng
(kg)
d H L J A N N1 H1 Hồ B1 S
(trong) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 8/7 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 16/15 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16/9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-8/5 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16/11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-8/7 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-16/15 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

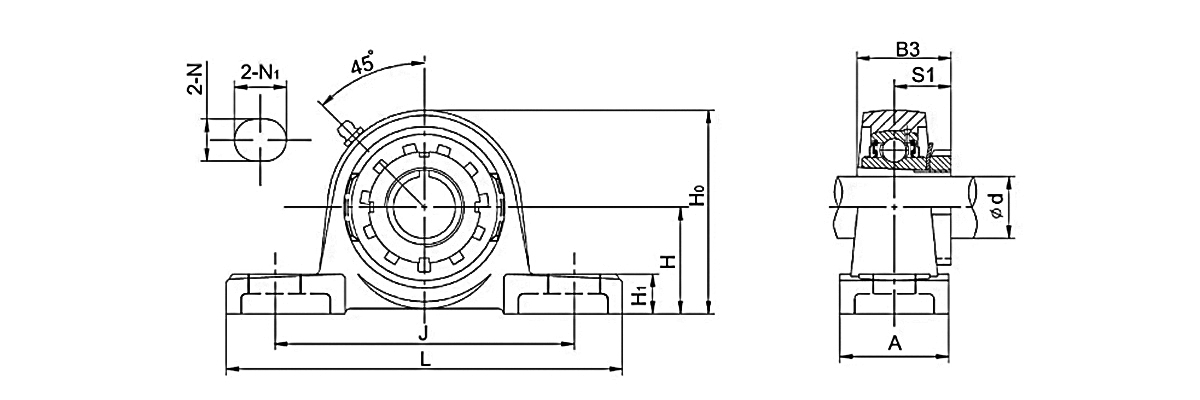

Đơn vị số trục đường kính Kích thước (mm) Kích thước bu lônge
(mm) 		cân nặng
(kg)
d H L J A N N1 H1 Hồ B3 S1
(trong) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 8/7 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 16/15 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-8/5 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16/11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-8/7 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-16/15 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

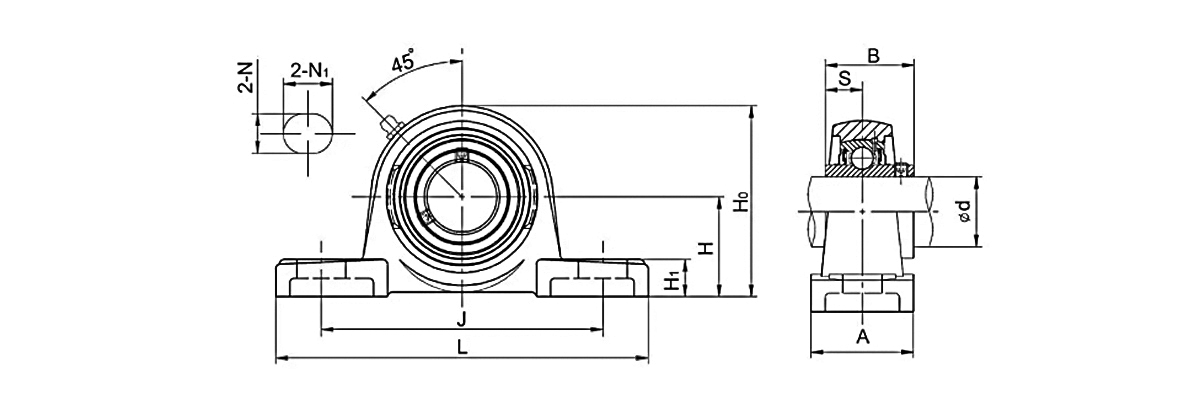

Đơn vị số trục đường kính Kích thước (mm) Kích thước bu lônge cân nặng
d H L J A N N1 H1 Hồ B S (mm) (kg)
(trong) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 16/13 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 8/7 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 16/15 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16/9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-8/5 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16/11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-8/7 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-16/15 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-16/15 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 16-3-1 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Đơn vị số Trục d Kích thước (mm) Kích thước bu lông (mm) cân nặng (kg)
(mm) H L J A N N1 H1 Hồ B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#đầu vào#]

Sản phẩm đề xuất

Kiến tạo tương lai của chuyển động
Về UKL
Được thành lập vào năm 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) là Trung Quốc Vòng bi chặn gối nhà cung cấp và OEM/ODM Vòng bi chặn gối công ty, một doanh nghiệp công thương tích hợp tập trung vào sản xuất chính xác, kết hợp R&D, sản xuất và bán hàng.
Công ty chuyên về các giải pháp vòng bi hiệu suất cao, cung cấp hỗ trợ kỹ thuật cho các ngành công nghiệp toàn cầu với yêu cầu cực kỳ cao về độ chính xác và độ tin cậy.

Với hơn 200 chuyên gia lành nghề và cơ sở sản xuất hiện đại hóa hoàn toàn, cơ sở của UKL bao gồm toàn bộ quy trình sản xuất — rèn, ủ, tiện, xử lý nhiệt, mài và lắp ráp tự động.
Tận dụng hơn 15 năm kinh nghiệm xuất khẩu OEM/ODM, UKL đáp ứng nhanh chóng nhu cầu của khách hàng, cung cấp dịch vụ linh hoạt và tùy chỉnh cho khách hàng trên khắp châu Âu, châu Á, châu Phi và Trung Đông.

Ukl Bearing Manufacturing Co.,Ltd Tìm hiểu thêm về chúng tôi Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    năm

    Kinh nghiệm trong ngành

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Đa dạng mẫu mã

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Số lượng nhân viên

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Giá trị xuất khẩu hàng năm

Ukl Bearing Manufacturing Co.,Ltd
Chứng chỉ danh dự
Tin tức
Vòng bi gắn Kiến thức ngành

Vòng bi chặn gối UCP214: Hướng dẫn cơ bản về thông số kỹ thuật, lắp đặt và tham khảo chéo

các Vòng bi UCP214 đại diện cho một bộ phận ổ trục được lắp đặt tiêu chuẩn hóa kết hợp vỏ bằng gang chắc chắn với ổ bi lắp hướng tâm được thiết kế chính xác. Bộ phận này được thiết kế để cung cấp sự hỗ trợ đáng tin cậy cho các trục quay trên nhiều loại máy móc công nghiệp, từ thiết bị nông nghiệp đến hệ thống xử lý vật liệu và ứng dụng băng tải. Hiểu được các thông số kỹ thuật, thành phần vật liệu và tiêu chí lựa chọn phù hợp là điều cần thiết đối với cả chuyên gia kỹ thuật và chuyên gia mua sắm đang tìm kiếm hiệu suất và tuổi thọ tối ưu.

Tính năng thiết kế và kiến trúc kỹ thuật

các UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

các self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

Thông số kỹ thuật vật liệu và thông số hiệu suất

tính năng Đặc điểm kỹ thuật Ý nghĩa chức năng
Vật liệu nhà ở Gang xám (GG) Cung cấp độ cứng, giảm rung và chống ăn mòn phù hợp với môi trường công nghiệp
Vật liệu chèn mang Thép Chrome (Lớp 52100) Cung cấp độ cứng cao, chống mài mòn và độ bền mỏi để kéo dài tuổi thọ
Cơ chế khóa Đặt vít (2) Đảm bảo cố định trục tích cực; chứa cả kích thước trục hệ mét và inch
Hệ thống niêm phong Con dấu tiếp xúc đôi với Slinger Bảo vệ chống lại sự xâm nhập của chất gây ô nhiễm trong khi vẫn giữ được chất bôi trơn; thích hợp với môi trường ẩm ướt hoặc bụi bặm
Bôi trơn Mỡ (tương đương Nlgi #2) có khớp nối Cung cấp khả năng bôi trơn ban đầu và tái bôi trơn; kéo dài khoảng thời gian bảo trì
Phạm vi nhiệt độ -20°C đến 120°C Cho phép hoạt động trên nhiều điều kiện môi trường khác nhau
Kết thúc Sơn Cung cấp thêm khả năng chống ăn mòn cho vỏ

các Two Variants: UCP214 and UCP214-44

Có hai biến thể chính của ổ trục gối này, được phân biệt bằng thông số kỹ thuật đường kính trục:

Vòng bi UCP214 : Có đường kính lỗ khoan 70mm, được thiết kế cho các ứng dụng trục hệ mét. Phiên bản này tuân thủ các tiêu chuẩn quốc tế và được sử dụng rộng rãi ở các thị trường Châu Âu, Châu Á và toàn cầu nơi kích thước số liệu là tiêu chuẩn.

Vòng bi UCP214-44 : Có đường kính lỗ khoan 69,85mm, tương ứng với 2-3/4 inch. Biến thể này phục vụ các hệ thống dựa trên inch, đặc biệt phổ biến ở các thị trường Bắc Mỹ và thiết bị được sản xuất theo tiêu chuẩn đế quốc.

Cả hai biến thể đều có chung kích thước vỏ, khoảng cách lỗ bu lông, chiều cao tâm và xếp hạng tải trọng giống hệt nhau. Khả năng thay thế lẫn nhau của vỏ giữa các biến thể giúp đơn giản hóa việc quản lý hàng tồn kho cho các bộ phận bảo trì và nhà phân phối. Đối với các chuyên gia mua sắm đang tìm kiếm nhà cung cấp vòng bi UCP214 hoặc nhà cung cấp vòng bi UCP214-44, việc hiểu được khả năng tương thích này có thể giảm chi phí tồn kho trong khi vẫn duy trì tính linh hoạt.

Ứng dụng và trường hợp sử dụng trong ngành

các UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

Hệ thống băng tải : Tính năng tự căn chỉnh giúp điều chỉnh độ lệch trục thường gặp khi chạy băng tải dài, trong khi vỏ bằng gang chịu được tải trọng liên tục và độ rung đặc trưng khi xử lý vật liệu rời.

Máy nông nghiệp : Bụi, mảnh vụn và các điều kiện vận hành khác nhau đòi hỏi vòng bi có độ kín và độ bền hiệu quả. Thiết kế UCP214 đáp ứng những thách thức này trong các thiết bị như máy gặt, máy đóng kiện và dụng cụ xử lý vật liệu.

Quạt và Máy thổi công nghiệp : Khả năng điều chỉnh độ lệch và khả năng bịt kín đáng tin cậy của thiết bị giúp thiết bị phù hợp với các ứng dụng xử lý không khí nơi khả năng tiếp cận bảo trì có thể bị hạn chế.

Thiết bị đóng gói : Ổ trục gối mang lại hiệu suất ổn định trong các ứng dụng tốc độ cao, hoạt động không liên tục thường gặp trong các dây chuyền đóng gói.

Máy dệt : Hoạt động êm ái, êm ái của ổ trục UCP214 góp phần tạo nên thiết bị gia công dệt nơi việc kiểm soát độ rung là cần thiết.

các related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

Tiêu chí lựa chọn chuyên gia đấu thầu

Khi đánh giá các nhà cung cấp vòng bi UCP214, các chuyên gia mua sắm nên xem xét một số yếu tố quan trọng:

Yêu cầu tải : Vòng bi UCP214 mang lại định mức tải động khoảng 62.000 N và định mức tải trọng tĩnh là 44.000 N, khiến nó phù hợp cho các ứng dụng từ trung bình đến nặng.

Khả năng tương thích đường kính trục : Việc xác nhận xem ứng dụng có yêu cầu biến thể hệ mét 70mm (UCP214) hay inch 2-3/4" (UCP214-44) là điều cần thiết để có sự phù hợp và hiệu suất phù hợp.

Điều kiện môi trường : Nhiệt độ cực cao, độ ẩm tiếp xúc và mức độ ô nhiễm ảnh hưởng đến việc lựa chọn phốt và yêu cầu bôi trơn. Cấu hình tiêu chuẩn phù hợp với hầu hết các môi trường công nghiệp, nhưng có thể có sẵn các tùy chọn chuyên dụng.

Cấu hình nhà ở : Thiết kế đế hai bu lông của ổ trục gối giúp lắp đặt đơn giản nhưng việc xác minh khoảng cách lỗ lắp và kích thước chiều cao tâm đảm bảo khả năng tương thích với thiết bị hiện có.

Công Ty TNHH Sản Xuất Vòng Bi UKL . (Vô Tích) là một doanh nghiệp công nghiệp và thương mại tích hợp, tập trung vào sản xuất chính xác, kết hợp R&D, sản xuất và bán hàng. Là một nhà máy và công ty sản xuất vòng bi chuyên nghiệp tại Trung Quốc, công ty chuyên về các giải pháp vòng bi hiệu suất cao, cung cấp hỗ trợ kỹ thuật cho các ngành công nghiệp toàn cầu có nhu cầu đặc biệt cao về độ chính xác và độ tin cậy.

Với hơn 200 chuyên gia lành nghề và cơ sở sản xuất được hiện đại hóa hoàn toàn, cơ sở vật chất của UKL đảm nhiệm toàn bộ quy trình sản xuất - rèn, ủ, tiện, xử lý nhiệt, mài và lắp ráp tự động. Cách tiếp cận tích hợp theo chiều dọc này đảm bảo kiểm soát chất lượng ở mọi giai đoạn và cung cấp dịch vụ đáp ứng cho khách hàng trên toàn thế giới.

Công nghệ & Đổi mới cốt lõi: Đội ngũ R&D tận tâm liên tục phát triển vòng bi chữ thập có độ chính xác cao, vòng bi tiếp xúc góc đẩy hai hướng và các sản phẩm khác được sử dụng trong máy CNC, robot và hệ thống tự động hóa thông minh. Thông qua thiết kế chính xác và kiểm soát sản xuất kỹ thuật số, UKL đảm bảo rằng mọi sản phẩm đều đáp ứng các tiêu chuẩn quốc tế về độ chính xác và hiệu suất.

Tính bền vững & Trách nhiệm: Các quy trình có trách nhiệm với môi trường, các sáng kiến tái chế vật liệu và sử dụng năng lượng tối ưu giúp giảm thiểu tác động đến môi trường. Ngoài sản xuất, UKL còn hỗ trợ các sáng kiến đào tạo giáo dục và kỹ thuật để nuôi dưỡng tài năng kỹ thuật trong tương lai.

Câu hỏi thường gặp

Sự khác biệt giữa vòng bi UCP214 và UCP214-44 là gì?

các primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

Tính năng tự căn chỉnh của gối chặn UCP214 hoạt động như thế nào?

các bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

Vòng bi UCP214 sử dụng cơ chế khóa nào?

các UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.

Những ngành công nghiệp nào thường sử dụng vòng bi UCP214?

Vòng bi UCP214 được sử dụng rộng rãi trong các hệ thống băng tải, máy móc nông nghiệp, quạt và máy thổi công nghiệp, thiết bị đóng gói và máy dệt, trong số các ứng dụng công nghiệp khác cần có trục đỡ đáng tin cậy.

Phạm vi nhiệt độ khuyến nghị cho vòng bi UCP214 là bao nhiêu?

các UCP214 bearing operates effectively within a temperature range of -20°C to 120°C, making it suitable for diverse industrial environments.
