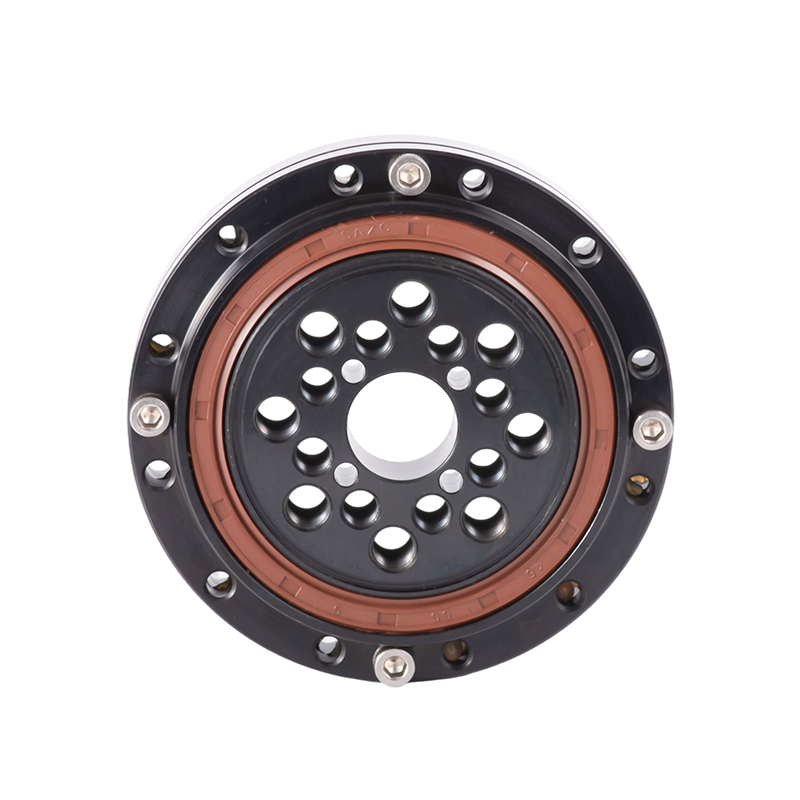

Vòng bi giảm sóng hài chính xác

Bộ giảm sóng hài chủ yếu bao gồm ba thành phần cơ bản: bộ tạo sóng hài, bộ uốn và bánh xe cứng. Nó cũng bao gồm một ổ trục cứng (thường là ổ trục chéo) và một ổ trục linh hoạt (ổ bi rãnh sâu có thành mỏng).

Lỗ trong của ổ trục mềm khớp với vòng ngoài của cam hình elip. Vòng ngoài chịu biến dạng đàn hồi thông qua các quả bóng lăn và các vật liệu có đường kính trong của lỗ uốn. Chu vi bên ngoài của lỗ uốn được gia công bằng các răng ăn khớp với các răng của bánh xe cứng. Vì bánh xe cứng có nhiều răng hơn bánh xe uốn nên chúng ăn khớp ở trục dài và tách ra ở trục ngắn. Phần dưới của phần uốn được cố định vào đầu ra, trong khi ổ trục cứng được lắp ở đầu ra của bộ giảm tốc để kết nối bên ngoài.

Bộ giảm sóng hài được sử dụng rộng rãi trong các ngành công nghiệp như robot, máy công cụ và hàng không vũ trụ. Chúng đòi hỏi độ chính xác, độ cứng và khả năng chịu tải cực cao, do đó áp đặt các tiêu chuẩn nghiêm ngặt về độ chính xác gia công và lắp ráp của tất cả các bộ phận, đặc biệt là hiệu suất ổ trục.

Đối với vòng bi cứng, các chỉ số chính là độ cứng, độ tin cậy và độ chính xác khi quay. Tải trước thường được áp dụng trước khi vận chuyển để đảm bảo độ cứng. Đối với vòng bi linh hoạt, biến dạng hướng tâm tối đa là thông số hiệu suất cốt lõi.

Contact Us Liên hệ với chúng tôi
TRƯỚCV：Vòng bi lăn chéo hiệu suất cao RW TIẾP THEO：Vòng bi giảm độ cứng cao CSF G
  • Thông số kỹ thuật
  • Liên hệ với chúng tôi

Loại ổ trục Kích thước tổng thể (mm) Kích thước lỗ lắp đặt (PCD&SPEC) cân nặng
D d C H B dm dn dl kg
CSF(G)-14 55 11 16 16.5 13.5 49 8-φ3,5 23 6-M4 17 6-M4 0.15
CSF(G)-17 62 10 16 16.5 13.5 56 10-φ3,5 27 6-M5 19 6-M5 0.24
CSF(G)-20 70 14 16 16.5 13.5 64 12-φ3,5 32 8-M6 24 8-M5 0.3
CSF(G)-25 85 20 18 18.5 16.5 79 16-φ3,5 42 8-M8 30 8-M6 0.45
CSF(G)-32 112 26 21.5 22.5 19 104 16-φ4,5 55 8-M10 40 8-M8 0.9
CSF(G)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-M10 50 8-M10 1.3
CSF(G)-50 157 32/40 30 31 28 147 16-φ5,5 84 8-M14 60 8-M14 2.8
CSF(G)-65 210 44/52 37 39 35 198 20-φ6,5 110 8-M16 80 8-M16 7.9
