Cách cài đặt vòng AV Nilos 2206 (Hướng dẫn từng bước)

Để cài đặt đúng 2206 AV Vòng Nilos, đặt nó sao cho mặt lồi (mở) hướng về phía rãnh vòng bi. Vòng đệm phải phẳng với vòng ngoài ổ trục. Vòng 2206 AV Nilos có khoảng hở thiết kế c = 0,3 mm để không bị biến dạng. Sử dụng máy ép phẳng hoặc máy ép với lực đều xung quanh chu vi - không bao giờ đóng búa trực tiếp vào con dấu.

Điều gì khiến 2206 AV Nilos Nhẫn trở nên khác biệt

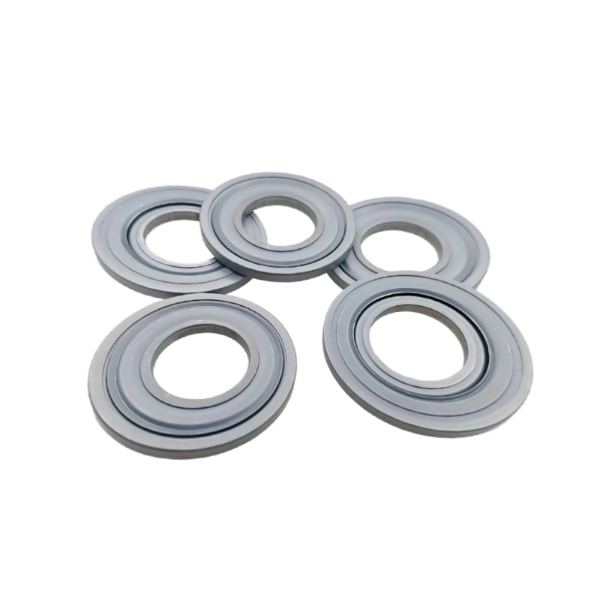

Vòng AV Nilos 2206 là một vòng bịt mê cung bằng kim loại chính xác, không phải là vòng đệm cao su. Nó bao gồm một vòng thép định hình với hình dạng cụ thể. Theo kích thước tiêu chuẩn, vòng Nilos này có đường kính trong (d) là 30 mm, đường kính ngoài (D) là 56,2 mm, chiều rộng (a) là 44 mm và chiều cao môi (i) là 2,5 mm. Độ dày thép (c) là 0,3 mm. Thiết kế cứng nhắc này tạo ra một mê cung không tiếp xúc giúp giữ lại dầu mỡ đồng thời cho phép xoay tự do, không giống như các gioăng cao su tạo ra ma sát và mài mòn.

Hướng dẫn cài đặt vòng 2206 AV Nilos Nhẫn theo từng bước

1. Kiểm tra ổ trục và lỗ vỏ

Trước khi lắp Vòng Nilos 2206 AV, hãy xác minh rằng vòng ngoài ổ trục và vai vỏ ổ trục sạch, khô và không có gờ. Bất kỳ hạt nào lớn hơn 0,05 mm đều có thể nâng vòng Nilos lên, phá hủy khoảng hở chính xác 0,3 mm.

2. Xác định hướng đi đúng

Giữ Vòng Nilos 2206 AV với mặt mở (mặt có rãnh hoặc chỗ lõm có thể nhìn thấy) đối diện với vòng trong của ổ trục. Mặt kín, phẳng hơn sẽ hướng ra ngoài. Việc lắp vòng Nilos này về phía sau sẽ khiến các mảnh vụn bám vào ổ trục, gây mài mòn nhanh chóng.

3. Tạo áp lực đều cho chỗ ngồi

Sử dụng máy ép trục hoặc máy ép thủy lực có ống bọc phẳng chỉ tiếp xúc với vành ngoài của Vòng Nilos 2206 AV. Lực ngồi khuyến nghị là 1,5 – 3,0 kN. Nếu không có máy ép, hãy sử dụng vồ có mặt mềm và ống trôi phù hợp với đường kính ngoài (56,2 mm). Chạm theo hình ngôi sao – 6 đến 8 lần chạm nhẹ – để tránh bị nghiêng.

4. Xác minh khoảng trống cuối cùng và căn chỉnh

Sau khi đặt Vòng 2206 AV Nilos vào vị trí, khoảng cách xuyên tâm giữa vòng và vòng trong ổ trục phải là 0,2 – 0,4 mm. Sử dụng thước lá ở bốn điểm (0°, 90°, 180°, 270°). Một biến thể lớn hơn 0,1 mm cho thấy độ lệch. Khoảng hở dọc trục (c) phải duy trì ở mức 0,3 mm được thiết kế – bất kỳ sự giảm nào đều có nghĩa là vòng Nilos bị biến dạng.

Kích thước quan trọng của Vòng Nilos 2206 AV

Việc lắp đặt chính xác vòng Nilos này phụ thuộc vào việc làm kín phù hợp với kích thước vòng bi. Dưới đây là các dung sai chính:

• Đường kính trong (d) : 30,0 mm ± 0,1 mm
• Đường kính ngoài (D) : 56,2 mm 0,1 / -0,0 mm
• Chiều rộng (a) : 44,0 mm ± 0,2 mm
• Chiều cao môi (i) : 2,5 mm ± 0,05 mm
• Độ dày kim loại (c) : 0,3 mm ± 0,02 mm

Những sai lệch vượt quá những dung sai này sẽ khóa ổ trục (nếu vòng Nilos quá chặt) hoặc cho phép chất bẩn xâm nhập (nếu quá lỏng). Luôn đo trước khi lắp đặt.

Những lỗi thường gặp khi lắp vòng Nilos

• Hướng đảo ngược : Cái 2206 AV Nilos Nhẫn không thể lọc các mảnh vụn khi cài đặt ngược. Dầu mỡ thoát ra bên trong 50–100 giờ thay vì kéo dài hàng ngàn giờ.
• Thắt chặt quá mức hoặc đập trực tiếp : Sự biến dạng làm thay đổi c = 0,3mm giải phóng mặt bằng gần bằng không. Vòng Nilos cọ xát vào vòng trong gây nóng và phát ra tiếng ồn chỉ sau vài phút hoạt động.
• Chỗ ngồi lệch tâm : Một bên của vòng Nilos nằm sâu hơn bên kia. Điều này tạo ra một khoảng cách thay đổi (0,1 mm đến 0,5 mm), cho phép các hạt lớn hơn 150 µm để vào ổ trục.
• Sử dụng một chiếc drift cỡ nhỏ : Độ lệch nhỏ hơn 56,2 mm tập trung lực vào mép của vòng Nilos, làm biến dạng vĩnh viễn hình dạng mê cung mỏng manh.

Tránh những lỗi này bằng cách sử dụng dụng cụ ép có kích thước phù hợp (đường kính tiếp xúc = 56,2 mm ) và kiểm tra lại hướng trước khi đặt 2206 AV Nilos Nhẫn .

Cách xác nhận cài đặt vòng Nilos thành công

Sau khi nhấn nút 2206 AV Nilos Nhẫn vào vỏ, thực hiện hai lần kiểm tra xác minh nhanh:

• Kiểm tra xoay : Xoay vòng trong ổ trục bằng tay. Nó phải xoay êm ái không có tiếng cào . Bất kỳ lực cản nào đều có nghĩa là vòng Nilos đang chạm vào bộ phận quay.
• Kiểm tra chỗ ngồi phẳng : Cái outer edge of the 2206 AV Nilos Nhẫn nên tuôn ra hoặc lõm xuống tới 0,1 mm bên dưới mặt nhà ở. Phần nhô ra lớn hơn 0,2 mm cho thấy chỗ ngồi chưa hoàn chỉnh.

Nếu cả hai điều kiện đều được đáp ứng, vòng Nilos này sẽ mang lại hiệu ứng mê cung như mong muốn – giữ lại dầu mỡ và chặn bụi thô (các hạt <30 µm thường vô hại).

Các công cụ cần thiết để cài đặt 2206 AV Nilos Ring

• Máy ép trục hoặc máy ép thủy lực (lực khuyến nghị: 1,5 – 3,0 kN )
• Dạng phẳng, dạng ống trôi có đường kính trong >30 mm và đường kính ngoài 56,2 mm
• Bộ thước lá (0,05 mm đến 1,0 mm)
• Vải sạch, không có xơ và cồn isopropyl
• Thước cặp kỹ thuật số (để xác minh d=30mm và D=56,2mm trước khi cài đặt)

Sử dụng các công cụ thích hợp sẽ ngăn chặn sự biến dạng và đảm bảo 0,3 mm khoảng hở thiết kế của vòng Nilos được duy trì.

Các câu hỏi thường gặp về Vòng Nilos 2206 AV

Vòng AV Nilos 2206 có thể tái sử dụng sau khi tháo ra không?

Không. Vòng 2206 AV Nilos là một thành phần kim loại được tạo hình chính xác, biến dạng nhẹ trong quá trình ép. Việc loại bỏ hầu như luôn làm thay đổi độ dày c=0,3 mm hoặc tạo ra các điểm phẳng trên mặt cắt mê cung. Luôn sử dụng vòng Nilos mới để bịt kín đáng tin cậy.

Cần có lỗ khoan nào cho vòng Nilos này?

Vòng AV Nilos 2206 yêu cầu lỗ khoan vỏ có dung sai H7 56,2 mm (thường là 56,2 0,03 / -0,0 mm). Lỗ khoan lớn hơn 56,25 mm sẽ không giữ chặt vòng Nilos – nó có thể quay hoặc rơi ra ngoài. Nếu lỗ khoan bị mòn, hãy sử dụng hợp chất giữ lại dành riêng cho vòng đệm kim loại hoặc thay thế vỏ.

Có nên tra dầu bôi trơn vào vòng Nilos trước khi lắp đặt không?

Bôi nhẹ dầu vào lỗ vỏ và vành ngoài của Vòng Nilos 2206 AV bằng một lớp mỡ mỏng (ví dụ: NLGI 2). Không để dầu mỡ lọt vào rãnh mê cung của vòng Nilos – nó có thể thu hút bụi mài mòn. Khoảng hở bên trong c = 0,3 mm phải luôn khô ráo để hoạt động như một mê cung thực sự.

Vòng Nilos so với vòng đệm cao su như thế nào?

Không giống như vòng đệm cao su tạo ra ma sát (mô-men xoắn kéo 0,1–0,3 Nm), Vòng 2206 AV Nilos là vòng đệm kim loại không tiếp xúc – nó tăng thêm ma sát gần như bằng không. Vòng đệm cao su bị hỏng ở nhiệt độ trên 100°C trong khi vòng Nilos này chịu được nhiệt độ 200°C. Tuy nhiên, vòng Nilos không thể bịt kín chất lỏng hoặc bụi rất mịn (<10 µm) hiệu quả như vòng đệm tiếp xúc. Chọn dựa trên điều kiện hoạt động của bạn.

Hiệu suất mong đợi sau khi lắp đặt vòng Nilos chính xác

Khi 2206 AV Nilos Nhẫn được lắp đặt đúng cách (mặt mở về phía ổ trục, đồng đều 0,3 mm hở, không bị biến dạng), ổ trục sẽ đạt được:

• Giữ dầu mỡ: >95% lượng mỡ ban đầu sau 2000 giờ ở tốc độ vừa phải (3000 vòng/phút).
• Loại trừ chất gây ô nhiễm: Các hạt lớn hơn 0,1 mm bị chặn một cách hiệu quả.
• Tăng nhiệt độ: Dưới 10°C trên môi trường xung quanh do thiết kế mê cung không tiếp xúc của vòng Nilos.

Những sai lệch so với quy trình lắp đặt sẽ gây ra hỏng vòng bi sớm trong vòng 50–200 giờ. Luôn coi Vòng 2206 AV Nilos như một bộ phận chính xác – xử lý cẩn thận, lắp đặt chính xác và nó sẽ bảo vệ vòng bi của bạn trong hàng nghìn giờ.
