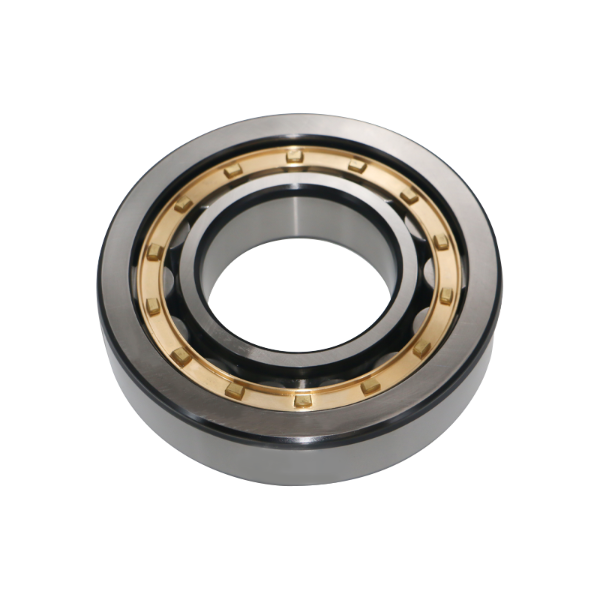

Tại sao Vòng bi trụ NU 309 lại vượt trội trong thiết kế động cơ và hộp số?

Bài học rút ra: Vòng bi NU 309 vượt trội như một vòng bi nổi

Đối với các thiết kế động cơ và hộp số trong đó sự giãn nở nhiệt của trục là mối quan tâm quan trọng, thì Vòng bi NU 309 cung cấp giải pháp đáng tin cậy nhất. Thiết kế độc đáo của nó—một vòng trong không có mặt bích—cho phép trục giãn nở hoặc co lại tự do theo cả hai hướng trục mà không gây ra tải trọng bên trong bất lợi. Khả năng này làm cho vòng bi trụ NU 309 trở thành lựa chọn ưu tiên cho vị trí nổi/không định vị trong các hệ thống truyền động công suất cao, tốc độ cao, trực tiếp ngăn ngừa hỏng vòng bi sớm do ứng suất nhiệt dọc trục.

Các kỹ sư chọn ổ trục NU 309 không chỉ vì khả năng chịu tải hướng tâm cao mà còn vì chức năng cụ thể, không thể thiếu này. Nó giải quyết vấn đề cơ học cơ bản, đảm bảo hoạt động ổn định và tuổi thọ lâu dài trong các ứng dụng từ hộp số công nghiệp đến động cơ điện lớn.

Giải phẫu thiết kế: Tại sao không có mặt bích trên vòng trong?

Đặc điểm xác định của ổ trục kiểu NU là vòng trong hoàn toàn không có mặt bích liền. Cả hai mặt bích đều nằm ở vòng ngoài, dẫn hướng cho cụm con lăn và lồng. Thiết kế có chủ ý này mang lại hai lợi thế kỹ thuật quan trọng:

1. Chuyển động trục không hạn chế
Trục cùng với vòng trong có thể trượt dọc trục trong ổ trục. Điều này giúp điều chỉnh sự giãn nở hoặc co lại do nhiệt của trục—một hiện tượng thường xảy ra ở động cơ và hộp số trong chu kỳ khởi động và tắt máy—mà không tạo ra lực dọc trục có hại có thể làm ổ trục bị quá tải.

2. Hỗ trợ tải xuyên tâm thuần túy
Là một ổ trục nổi thuần túy, ổ đũa trụ NU 309 được thiết kế để chỉ hỗ trợ tải trọng hướng tâm nặng. Nó được cố ý không dành cho bất kỳ tải trọng trục nào. Định nghĩa đường tải rõ ràng này cho phép các kỹ sư chỉ định quản lý tải dọc trục cho ổ trục định vị chuyên dụng (ví dụ: ổ bi rãnh sâu hoặc ổ trục thiết kế NUP) ở đầu kia của trục, tối ưu hóa toàn bộ thiết kế hệ thống.

Trong thực tế, điều này có nghĩa là khi bạn chỉ định ổ trục NU 309, bạn đang chọn một bộ phận có mục đích duy nhất và được xác định rõ ràng: xử lý các lực hướng tâm đồng thời hỗ trợ sự phát triển trục tuyến tính.

Số liệu hiệu suất: Xếp hạng tải & Khả năng tốc độ

Kích thước vòng bi NU 309 được tiêu chuẩn hóa ở lỗ khoan 45mm (d) x đường kính ngoài 100mm (D) x chiều rộng 25 mm (B). Trong vỏ bọc nhỏ gọn này, ổ trục mang lại khả năng chịu tải hướng tâm đáng kể nhờ sự tiếp xúc đường truyền giữa các con lăn và mương. Đối với thiết kế ổ trục NU 309 ECP tiêu chuẩn, các chỉ số hoạt động chính là:

• Xếp hạng tải động cơ bản (C): ~100,8 kN
• Xếp hạng tải tĩnh cơ bản (C0): ~90 kN
• Giới hạn tốc độ bôi trơn bằng mỡ/dầu: ~6.000 - 7.500 vòng/phút (tùy thuộc vào hậu tố thiết kế như ECJ, ECP hoặc ECM và phương pháp bôi trơn)

Các giá trị này xác nhận rằng định mức tải ổ trục NU 309 đặc biệt cao so với kích thước của nó, khiến nó phù hợp với các ứng dụng có tải trọng hướng tâm nặng, chẳng hạn như trục tốc độ cao của hộp số công nghiệp hoặc động cơ dẫn động chính.

So sánh quan trọng: NU 309 so với NJ 309 so với NUP 309

Hiểu được sự khác biệt tinh tế trong thiết kế giữa các loại ổ trục hình trụ một hàng là điều cần thiết để ứng dụng chính xác. Hãy sử dụng bảng dưới đây để phân biệt NU 309 từ các biến thể gần nhất của nó:

Khi thực hiện phân tích NU 309 so với NJ 309, yếu tố quyết định quan trọng là liệu ứng dụng của bạn có yêu cầu ổ trục để điều chỉnh chuyển động của trục dọc trục hay không (chọn NU) hay xử lý một số tải trọng dọc trục (chọn NJ). Trao đổi vòng bi NU 309 hoặc tìm kiếm tương đương SKF NU 309 thường tập trung vào các thông số chức năng này.

Kỹ thuật ứng dụng: Các trường hợp sử dụng thực tế

NU 309 dành cho các ứng dụng hộp số đặc biệt phổ biến, đặc biệt là trên trục đầu vào tốc độ cao. Ở đây, trục nóng lên nhanh chóng do tốc độ quay cao, tạo ra sự giãn nở nhiệt đáng kể. NU 309 hoạt động như một ổ trục tự do hoặc ổ trục nổi, cho phép quá trình giãn nở này xảy ra mà không gây ra tải trước dọc trục có thể dẫn đến quá nhiệt và bị kẹt. Tương tự, cấu hình động cơ điện vòng bi nổi là thông lệ tiêu chuẩn cho động cơ trên một kích thước khung nhất định, bảo vệ vòng bi dẫn động và không dẫn động khỏi hỏng hóc do nhiệt.

Một ví dụ thực tế khác là NU 309 dành cho các ứng dụng máy nén. Trong máy nén trục vít hoặc ly tâm, trục rôto giãn nở đáng kể khi máy đạt đến nhiệt độ vận hành. NU 309 ở phía không chịu lực đẩy của rôto mang lại sự tự do dọc trục cần thiết, đảm bảo duy trì khoảng hở bên trong quan trọng giữa các rôto để đạt hiệu quả tối ưu.

Hướng dẫn lựa chọn: Hậu tố và giải phóng mặt bằng nội bộ

Khi chỉ định ổ trục NU 309, mã hậu tố xác định các chi tiết thiết kế quan trọng ảnh hưởng đến hiệu suất. Ví dụ:

• ECP: Lồng PA66 được gia cố bằng sợi thủy tinh, tập trung vào con lăn. Cung cấp sức mạnh tốt và khả năng tốc độ cao.
• ECM: Vòng cách bằng đồng gia công, dẫn hướng bằng con lăn. Thích hợp cho nhiệt độ cao hơn và điều kiện đòi hỏi khắt khe.
• ECJ: Lồng thép ép, dẫn hướng bằng con lăn. Một lựa chọn mạnh mẽ, tiết kiệm chi phí.

Điều quan trọng không kém là chọn khe hở vòng bi NU 309 thích hợp. Đối với các ứng dụng có độ dốc nhiệt độ cao giữa vòng trong và vòng ngoài, thường cần có khe hở bên trong xuyên tâm C3 (lớn hơn bình thường). Việc chỉ định ổ trục NU 309 ECP/C3 đảm bảo rằng ngay cả trong điều kiện nhiệt độ khắc nghiệt, ổ trục không có khe hở âm, điều này sẽ làm giảm đáng kể tuổi thọ sử dụng của ổ trục.

Đối với các kỹ sư có thiết bị cũ, việc biết các tùy chọn thay thế vòng bi NU 309 tương đương hoặc chính xác là rất quan trọng. Luôn khớp với kích thước, mức tải trọng, hậu tố thiết kế (ECP, ECM, v.v.) và cấp độ hở bên trong (ví dụ: C3) để đảm bảo thay thế trực tiếp và đáng tin cậy. Hiểu chính xác phạm vi nhiệt độ vận hành vòng bi NU 309 và các yêu cầu bôi trơn cũng rất quan trọng để đạt được tuổi thọ L10 được tính toán.
