Làm thế nào để chọn vòng bi tiếp xúc góc phù hợp cho các ứng dụng tốc độ cao?

Việc lựa chọn thành phần lăn tối ưu cho máy quay tốc độ cao đòi hỏi sự hiểu biết sâu sắc về điều kiện vận hành, hình học bên trong và quản lý nhiệt. Trong số các máy móc chính xác, vòng bi tiếp xúc góc là lựa chọn ưu tiên do khả năng xử lý tải trọng hướng tâm và hướng trục kết hợp trong khi vẫn duy trì tốc độ quay cao.

Hiểu nhu cầu vận hành tốc độ cao

Các ứng dụng tốc độ cao—chẳng hạn như trục chính của máy công cụ, bộ tăng áp, động cơ tần số cao và bộ nguồn phụ trợ hàng không vũ trụ—đặt ra những yêu cầu đặc biệt về hiệu suất ổ trục. Những thách thức chính bao gồm tăng lực ly tâm, giãn nở nhiệt, phá vỡ màng bôi trơn và mất ổn định lồng. Ổ trục hoạt động tốt ở tốc độ vừa phải có thể bị hỏng sớm ở tốc độ quay cao do sinh nhiệt quá mức hoặc khe hở bên trong không đủ.

Để đáp ứng những thách thức này, các kỹ sư phải đánh giá một số thông số: góc tiếp xúc, cấp độ chính xác, vật liệu vòng cách, phương pháp bôi trơn và tải trước. Sự kết hợp chính xác đảm bảo nhiệt độ tăng thấp, độ cứng cao và tuổi thọ kéo dài.

Tại sao vòng bi tiếp xúc góc lại vượt trội ở tốc độ cao

Không giống như vòng bi rãnh sâu, vòng bi tiếp xúc góc được thiết kế với góc tiếp xúc cụ thể giữa bi và mương. Góc này cho phép chúng hỗ trợ tải trọng dọc trục đáng kể đồng thời cho phép tốc độ quay cao. Đường kính quả bóng càng nhỏ so với vòng tròn sân và lồng càng nhẹ thì lực ly tâm ở tốc độ cao càng thấp.

Đối với hầu hết các ứng dụng công nghiệp tốc độ cao, vòng bi có góc tiếp xúc 15° hoặc 25° được ưu tiên hơn những vòng bi có góc tiếp xúc 40°. Góc tiếp xúc giảm làm giảm nhiệt sinh ra và cho phép tốc độ giới hạn cao hơn. Khi xem lại bảng dữ liệu vòng bi 7308, góc tiếp xúc được biểu thị bằng các hậu tố như “AC” (25°) hoặc “B” (40°). Đối với trục xoay tốc độ cực cao, phiên bản 15° có thể được chỉ định, mặc dù nó ít phổ biến hơn ở kích thước 7308.

Dòng vòng bi 7308 làm ví dụ điển hình

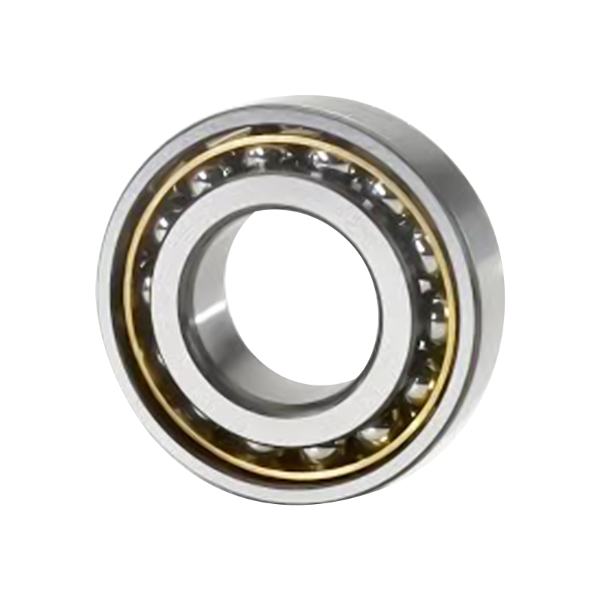

Vòng bi 7308 là vòng bi tiếp xúc góc cỡ trung bình có lỗ khoan 40 mm, đường kính ngoài 90 mm và chiều rộng 23 mm. Nó được sử dụng rộng rãi trong các trục chính, máy bơm, máy nén và hộp số đa năng. Sự phổ biến của nó bắt nguồn từ sự cân bằng giữa khả năng chịu tải và khả năng tốc độ. Tuy nhiên, trong dòng 7308, tồn tại nhiều biến thể ảnh hưởng đáng kể đến hiệu suất tốc độ cao.

Các biến thể chính trong dòng 7308

Khi tìm nguồn cung ứng cho các ứng dụng tốc độ cao, thiết kế và vật liệu lồng là rất quan trọng. Vòng cách bằng polyamit (nylon) có trọng lượng nhẹ và mang lại đặc tính tốc độ cao tuyệt vời. Vòng bi 7308 BEP đại diện cho một biến thể phổ biến có lồng polyamit và góc tiếp xúc 40°. Trong khi góc 40° mang lại độ cứng dọc trục cao hơn, nó lại tạo ra nhiều nhiệt hơn so với góc 25°. Đối với các ứng dụng thực sự tốc độ cao, một số kỹ sư thích loại AC có lồng bằng đồng hoặc PEEK.

Bảng dưới đây tóm tắt các biến thể chính liên quan đến lựa chọn tốc độ cao.

Đối với các ứng dụng mà tốc độ giới hạn là hạn chế chính, vòng bi 7308 có góc tiếp xúc 25° và vòng cách nhẹ có thể tốt hơn các loại 40° phổ biến hơn, ngay cả khi khả năng chịu tải dọc trục giảm đi phần nào.

Lựa chọn dựa trên độ hở bên trong và tải trước

Hoạt động tốc độ cao đòi hỏi phải kiểm soát cẩn thận độ hở bên trong. Ở tốc độ cao, lực ly tâm đẩy các quả bóng ra ngoài và vòng trong nở ra trong khi vòng ngoài có thể vẫn mát hơn. Điều này có thể làm giảm độ hở xuyên tâm bên trong và có thể dẫn đến nhiễu hoặc tải trước quá mức. Do đó, ổ trục dành cho tốc độ cao phải bắt đầu với khe hở bên trong lớn hơn bình thường, thường là loại C3 hoặc thậm chí C4.

Đối với ổ bi tiếp xúc góc được sử dụng theo cặp hoặc bộ, tải trước là yếu tố quyết định. Tải trước nhẹ hầu như luôn được chỉ định cho các trục xoay tốc độ cao, trong khi tải trước nặng được dành riêng cho các ứng dụng tốc độ thấp, độ cứng cao. Các nhà sản xuất cung cấp các loại tải trước (ví dụ: nhẹ, trung bình, nặng) ảnh hưởng trực tiếp đến tốc độ quay tối đa có thể đạt được.

Khi đánh giá ổ trục 7308 cho trục chính 10.000 vòng/phút, tải trước nhẹ có khe hở C3 là điểm khởi đầu điển hình. Ngược lại, ổ trục 7308 BEP được đặt hàng với tải trước trung bình có thể quá nóng trên 8.000 vòng/phút trừ khi áp dụng các biện pháp làm mát đặc biệt.

Vật liệu lồng và vai trò của chúng đối với tốc độ

Lồng ngăn cách và dẫn hướng các phần tử lăn. Ở tốc độ cao, khối lượng lồng và ma sát trở nên chiếm ưu thế. Vật liệu nhẹ làm giảm tải ly tâm trên cánh tay lồng. Dưới đây là so sánh các vật liệu vòng cách phổ biến cho vòng bi tiếp xúc góc.

Đối với hầu hết các ứng dụng tốc độ cao ở nhiệt độ hoạt động dưới 120°C, lồng polyamide mang lại tỷ lệ tốc độ trên chi phí tốt nhất. Điều này giải thích sự phổ biến của ổ trục 7308 BEP trong thiết bị quay tốc độ cao đa năng.

Chiến lược bôi trơn cho vòng bi tiếp xúc góc tốc độ cao

Bôi trơn được cho là yếu tố quan trọng nhất ảnh hưởng đến tuổi thọ vòng bi tốc độ cao. Hai phương pháp chính được sử dụng: bôi trơn bằng dầu-khí (sương dầu hoặc tia dầu) và bôi trơn bằng dầu mỡ. Mỗi loại đều có giới hạn tốc độ khác nhau.

• Mỡ bôi trơn đơn giản hơn và sạch hơn, nhưng tốc độ giới hạn độ nhớt của dầu gốc và loại chất làm đặc. Cần có mỡ bôi trơn tốc độ cao với dầu tổng hợp (PAO hoặc ester) và dầu gốc có độ nhớt thấp. Đối với ổ trục 7308, bôi trơn bằng mỡ thường hỗ trợ tốc độ lên tới 60–70% giới hạn bôi trơn bằng dầu.
• Bôi trơn bằng dầu-khí cung cấp tốc độ cao nhất. Một lượng dầu chính xác được bơm vào luồng không khí, làm mát ổ trục trong khi bôi trơn. Phương pháp này là bắt buộc đối với trục xoay tốc độ cực cao vượt quá 20.000 vòng/phút ở loại lỗ khoan 40 mm.

Khi chọn ổ trục 7308 cho ứng dụng tốc độ cao liên tục, hãy xác nhận thông số tốc độ của chất bôi trơn (giá trị n*dm). Giá trị dm (đường kính bước tính bằng mm × tốc độ quay tính bằng vòng/phút) của ổ trục 7308 là khoảng 65 mm × vòng/phút. Đối với giá trị dm trên 500.000, dầu mỡ trở nên cận biên và nên sử dụng dầu-khí.

Các lớp học chính xác: Khi nào chúng cần thiết?

Các ứng dụng tốc độ cao đòi hỏi độ chính xác khi chạy tốt để tránh rung và mất cân bằng. Các lớp chính xác tuân theo các tiêu chuẩn như ISO P6, P5 và P4 (hoặc ABEC 3, 5, 7). Vòng bi 7308 tiêu chuẩn thường là P0 (bình thường), phù hợp với tốc độ công nghiệp thông thường lên đến vòng/phút vừa phải. Đối với trục chính tốc độ cao, P5 hoặc thậm chí P4 thường được chỉ định.

Bảng dưới đây khớp với cấp độ chính xác với các ứng dụng tốc độ cao điển hình.

Đối với hầu hết người dùng đang cân nhắc sử dụng vòng bi 7308 BEP trong môi trường tốc độ cao, P5 là cấp độ chính xác tối thiểu được khuyến nghị để tránh mài mòn do rung động.

Những sai lầm lựa chọn phổ biến cần tránh

Ngay cả những kỹ sư giàu kinh nghiệm đôi khi cũng chọn sai tốc độ cao. Các lỗi thường gặp nhất bao gồm:

• Chọn góc tiếp xúc 40° khi 25° là đủ. Trong khi 40° mang lại độ cứng dọc trục cao hơn nhưng nó lại tạo ra nhiều nhiệt hơn. Đối với các ứng dụng thiên về tốc độ, ổ bi tiếp xúc góc 25° thường ưu việt hơn.
• Bỏ qua giới hạn tốc độ của chất bôi trơn. Vòng bi chất lượng cao sử dụng mỡ không phù hợp sẽ nhanh chóng bị hỏng. Luôn kiểm tra chỉ số hệ số tốc độ (n*dm) của mỡ.
• Tải trước quá mức. Tải trước quá nhiều sẽ làm tăng ma sát và nhiệt. Ở tốc độ cao, tải trước nhẹ hầu như luôn chính xác.
• Lựa chọn ổ trục kín (kín) cho tốc độ cao. Con dấu thêm ma sát và nhiệt. Đối với tốc độ trên khoảng 8.000 vòng/phút trên ổ trục 7308, cần có thiết kế mở có bôi trơn bằng dầu.
• Sử dụng lồng thép không có đủ lưu lượng dầu. Lồng thép cần nhiều chất bôi trơn hơn để kiểm soát ma sát trượt; lồng polyamide hoặc PEEK vốn có khả năng tăng tốc hơn.

Các bước thực tế cho đặc điểm kỹ thuật

Khi chỉ định ổ bi tiếp xúc góc cho cụm quay tốc độ cao, hãy làm theo trình tự sau:

Xác định tốc độ cần thiết tính bằng vòng/phút và kích thước lỗ khoan. Đối với ổ trục 7308, xác nhận rằng đường kính trục là 40 mm.

Tính giá trị n*dm. Nếu vượt quá 400.000, hãy lên kế hoạch bôi trơn bằng dầu.

Chọn góc tiếp xúc. Sử dụng 25° cho ưu tiên tốc độ, 40° cho ưu tiên tải dọc trục.

Chọn vật liệu lồng. Polyamide cho tốc độ cao nói chung, PEEK cho điều kiện khắc nghiệt.

Chỉ định độ hở bên trong - tối thiểu C3.

Chọn tải trước: nhẹ cho tốc độ cao, trung bình cho tốc độ vừa phải với độ cứng tốt.

Quyết định cấp chính xác: P5 cho hầu hết các trục xoay tốc độ cao, P4 cho hầu hết các trục chính xác.

Xác nhận phương pháp bôi trơn và loại chất bôi trơn với dữ liệu của nhà sản xuất.

Đối với ổ trục 7308 BEP được ứng dụng trong trục chính đa năng có tốc độ lên tới 9.000 vòng/phút, việc bôi trơn bằng mỡ bằng mỡ tổng hợp tốc độ cao, tải trước nhẹ và độ chính xác P5 sẽ tạo thành thông số kỹ thuật cân bằng.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Vòng bi 7308 tiêu chuẩn có thể được sử dụng ở tốc độ cao không?
Vòng bi 7308 tiêu chuẩn có lồng thép, khe hở bình thường và bôi trơn bằng mỡ được giới hạn ở tốc độ vừa phải (thường dưới 5.000 vòng/phút). Để sử dụng tốc độ cao, cần có phiên bản có lồng polyamit, khe hở C3 và chất bôi trơn thích hợp.

Câu hỏi 2: Sự khác biệt giữa vòng bi 7308 và vòng bi 7308 BEP là gì?
Vòng bi 7308 thường đề cập đến thiết kế cơ sở với lồng và khe hở không xác định. Vòng bi 7308 BEP đặc biệt biểu thị góc tiếp xúc 40° với vòng cách bằng polyamit được gia cố bằng sợi thủy tinh, mang lại khối lượng ly tâm thấp hơn và khả năng tốc độ cao hơn so với phiên bản vòng cách bằng thép.

Câu 3: Chất bôi trơn nào tốt nhất cho vòng bi tiếp xúc góc tốc độ cao?
Đối với tốc độ dưới n*dm 500.000, mỡ tổng hợp có dầu gốc có độ nhớt thấp (ví dụ: PAO 32 hoặc 46) là phù hợp. Trên ngưỡng này, cần phải bôi trơn bằng dầu-không khí bằng loại dầu rất nhẹ (ISO VG 10–22).

Câu hỏi 4: Làm cách nào để biết liệu tôi có cần độ chính xác P5 cho vòng bi 7308 của mình hay không?
Nếu ứng dụng của bạn chạy trên 8.000 vòng/phút và yêu cầu độ rung thấp (ví dụ: trục chính CNC, trục mài), hãy chỉ định P5. Đối với máy bơm hoặc quạt có tốc độ tương tự, P0 hoặc P6 có thể được chấp nhận.

Câu hỏi 5: Tôi có thể thay thế ổ trục AC 7308 bằng ổ trục 7308 BEP không?
Chỉ khi hướng và cường độ tải dọc trục tương thích. Loại AC có góc tiếp xúc 25°, trong khi loại BEP có góc tiếp xúc 40°. Việc thay thế yêu cầu kiểm tra xem hệ thống có thể chịu được mức sinh nhiệt cao hơn của thiết kế 40° hay không và liệu sự thay đổi độ cứng dọc trục có thể chấp nhận được hay không.

Kết luận

Việc chọn ổ bi tiếp xúc góc phù hợp cho các ứng dụng tốc độ cao đòi hỏi phải cân bằng góc tiếp xúc, vật liệu vòng cách, khe hở bên trong, tải trước, bôi trơn và cấp độ chính xác. Dòng ổ trục 7308 cung cấp một nền tảng linh hoạt, trong đó ổ trục 7308 BEP cung cấp giải pháp mạnh mẽ cho các trục xoay đa năng, tốc độ vừa phải. Để vận hành ở tốc độ cao thực sự, hãy ưu tiên góc tiếp xúc 25°, vòng cách bằng polyamit hoặc PEEK nhẹ, tải trước nhẹ và bôi trơn bằng dầu khi n*dm vượt quá 500.000. Bằng cách tuân theo cách tiếp cận có cấu trúc được nêu ở trên, các kỹ sư có thể đạt được tuổi thọ lâu dài và hiệu suất ổn định ngay cả với vận tốc quay đòi hỏi khắt khe.
